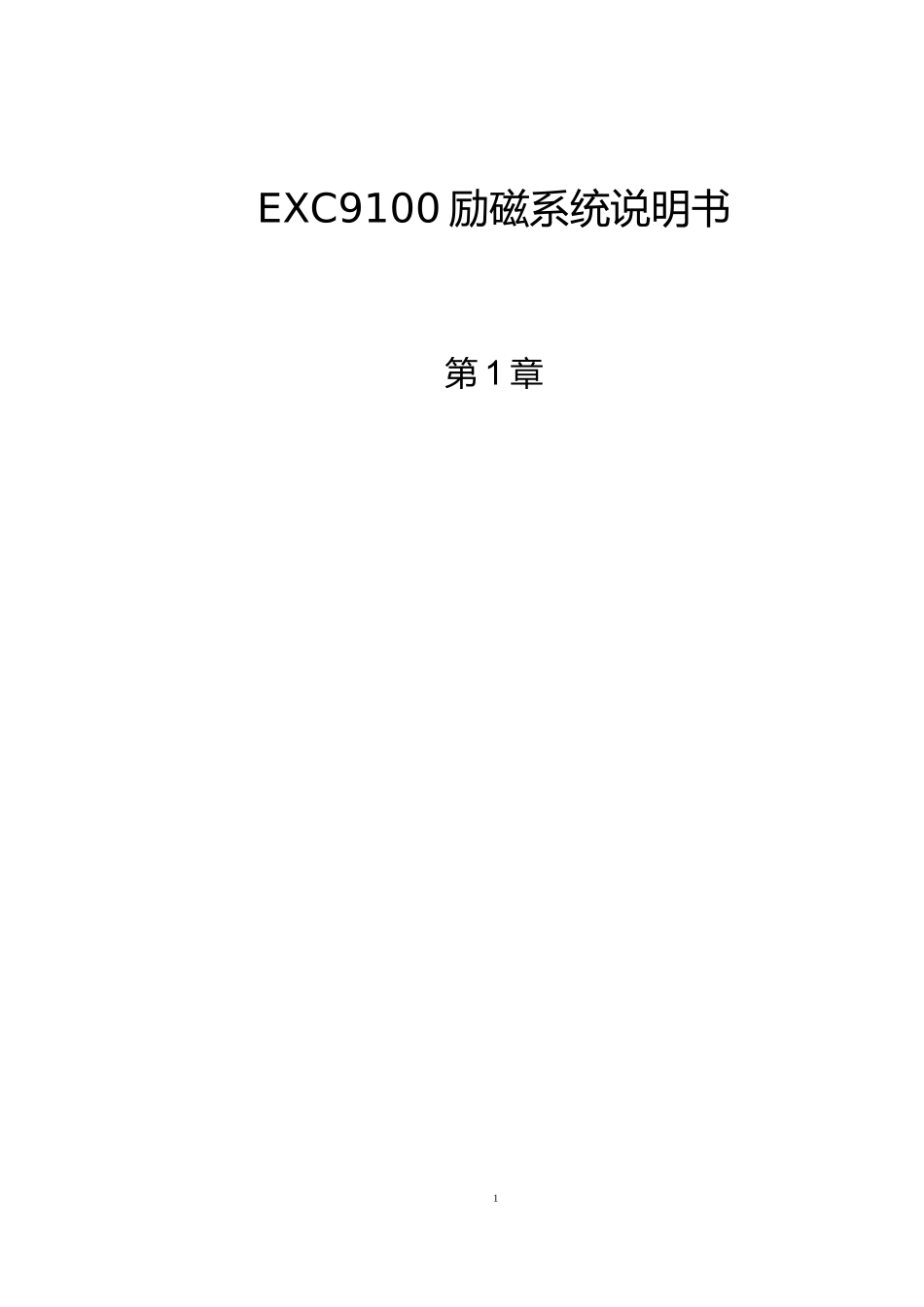

EXC9100励磁系统说明书 1、概述

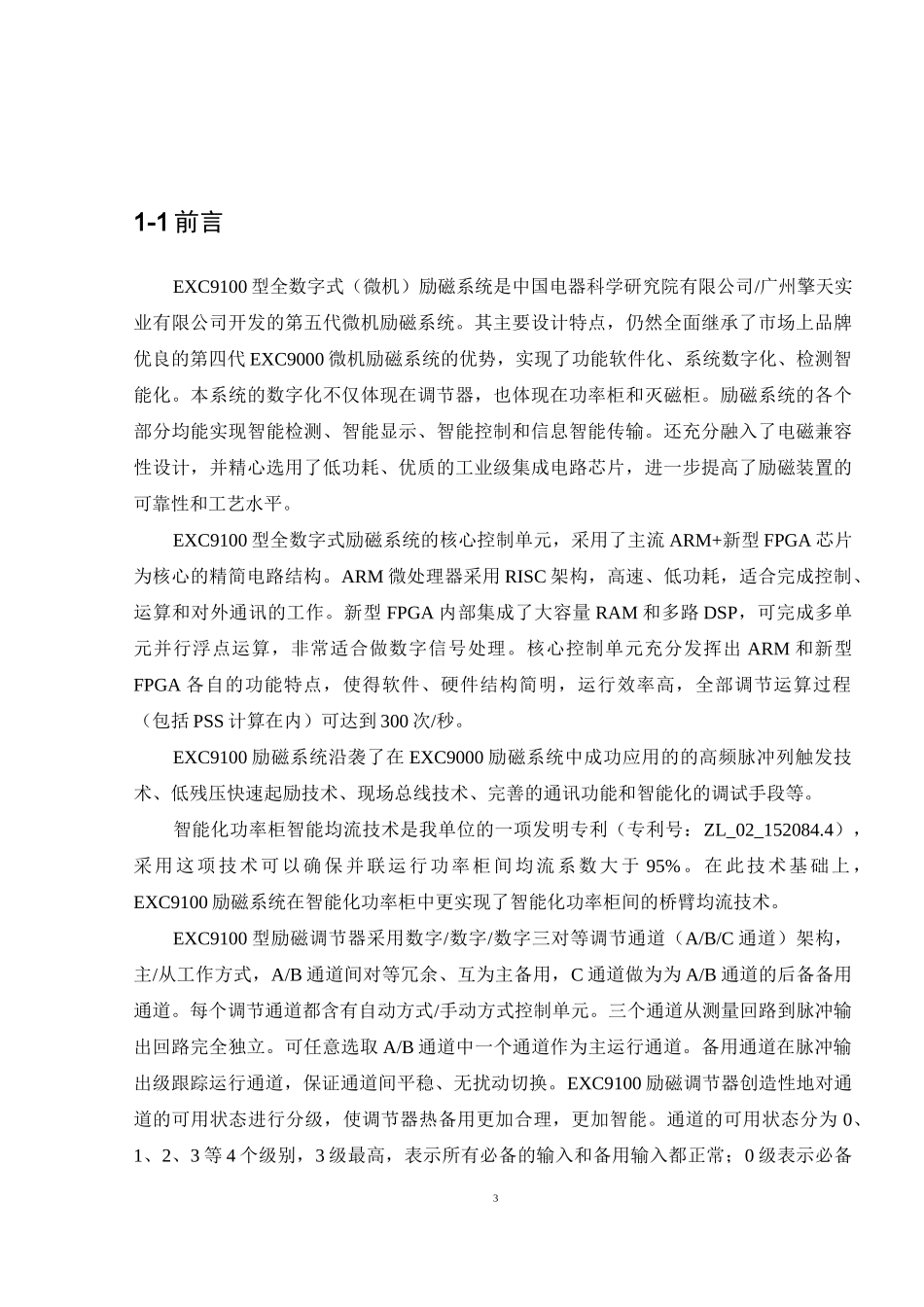

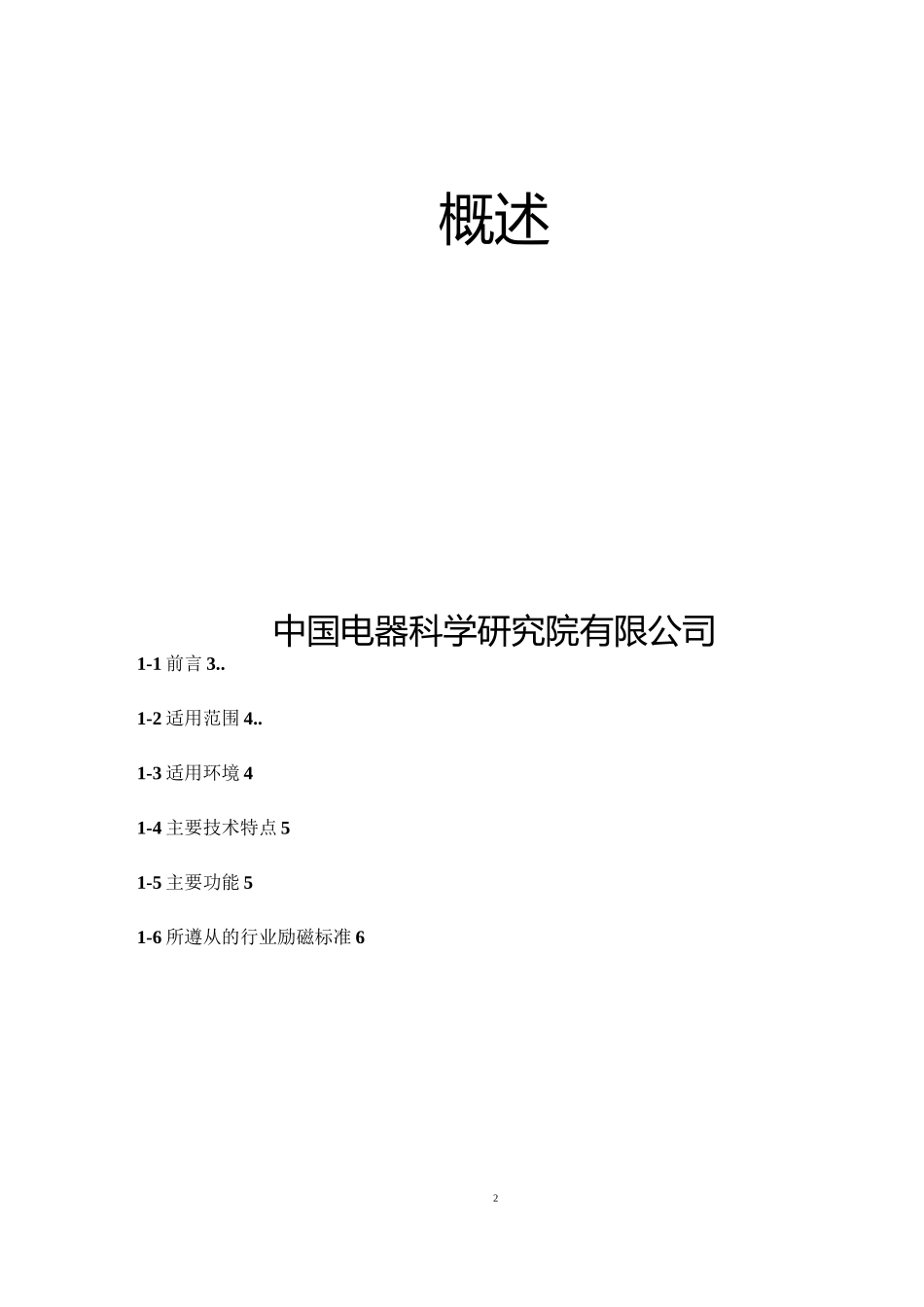

1EXC9100 励磁系统说明书第 1 章2概述中国电器科学研究院有限公司1-1 前言 3..1-2 适用范围 4..1-3 适用环境 41-4 主要技术特点 51-5 主要功能 51-6 所遵从的行业励磁标准 631-1 前言EXC9100 型全数字式（微机）励磁系统是中国电器科学研究院有限公司/广州擎天实业有限公司开发的第五代微机励磁系统。其主要设计特点，仍然全面继承了市场上品牌优良的第四代 EXC9000 微机励磁系统的优势，实现了功能软件化、系统数字化、检测智能化。本系统的数字化不仅体现在调节器，也体现在功率柜和灭磁柜。励磁系统的各个部分均能实现智能检测、智能显示、智能控制和信息智能传输。还充分融入了电磁兼容性设计，并精心选用了低功耗、优质的工业级集成电路芯片，进一步提高了励磁装置的可靠性和工艺水平。EXC9100 型全数字式励磁系统的核心控制单元，采用了主流 ARM+新型 FPGA 芯片为核心的精简电路结构。ARM 微处理器采用 RISC 架构，高速、低功耗，适合完成控制、运算和对外通讯的工作。新型 FPGA 内部集成了大容量 RAM 和多路 DSP，可完成多单元并行浮点运算，非常适合做数字信号处理。核心控制单元充分发挥出 ARM 和新型FPGA 各自的功能特点，使得软件、硬件结构简明，运行效率高，全部调节运算过程（包括 PSS 计算在内）可达到 300 次/秒。EXC9100 励磁系统沿袭了在 EXC9000 励磁系统中成功应用的的高频脉冲列触发技术、低残压快速起励技术、现场总线技术、完善的通讯功能和智能化的调试手段等。智能化功率柜智能均流技术是我单位的一项发明专利（专利号：ZL_02_152084.4），采用这项技术可以确保并联运行功率柜间均流系数大于 95%。在此技术基础上，EXC9100 励磁系统在智能化功率柜中更实现了智能化功率柜间的桥臂均流技术。EXC9100 型励磁调节器采用数字/数字/数字三对等调节通道（A/B/C 通道）架构，主/从工作方式，A/B 通道间对等冗余、互为主备用，C 通道做为为 A/B 通道的后备备用通道。每个调节通道都含有自动方式/手动方式控制单元。三个通道从测量回路到脉冲输出回路完全独立。可任意选取 A/B 通道中一个通道作为主运行通道。备用通道在脉冲输出级跟踪运行通道，保证通道间平稳、无扰动切换。EXC9100 励磁调节器创造性地对通道的可用状态进行分级，使调节器热备用更加合理，更加智能。通道的可用状态分为 0、1、2、3 等 4 个级别，3 级最高，表示所有必备的输入和备用输入都正常；0 级...
