毕业设计-基于PLC控制的喷泉系统毕

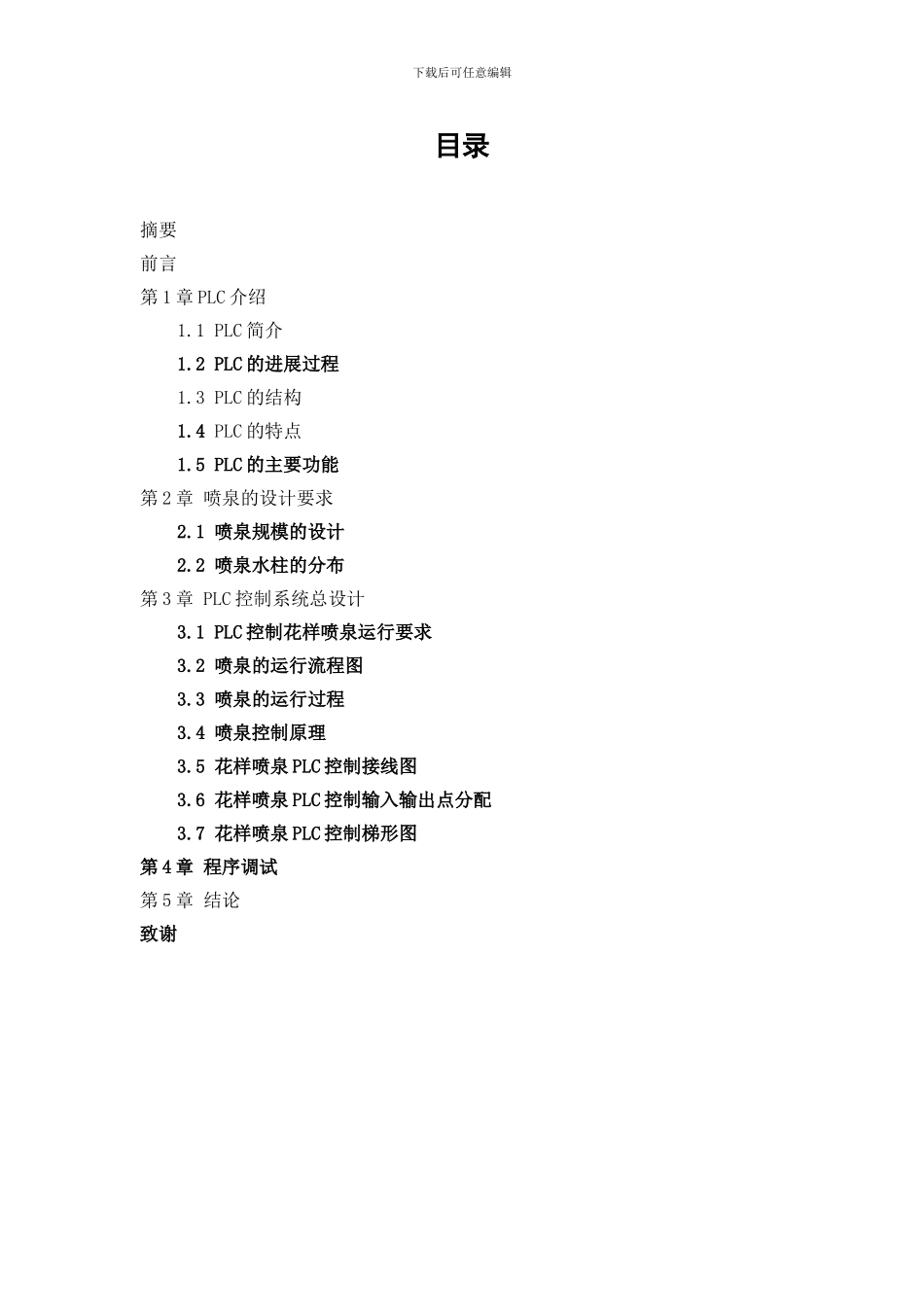

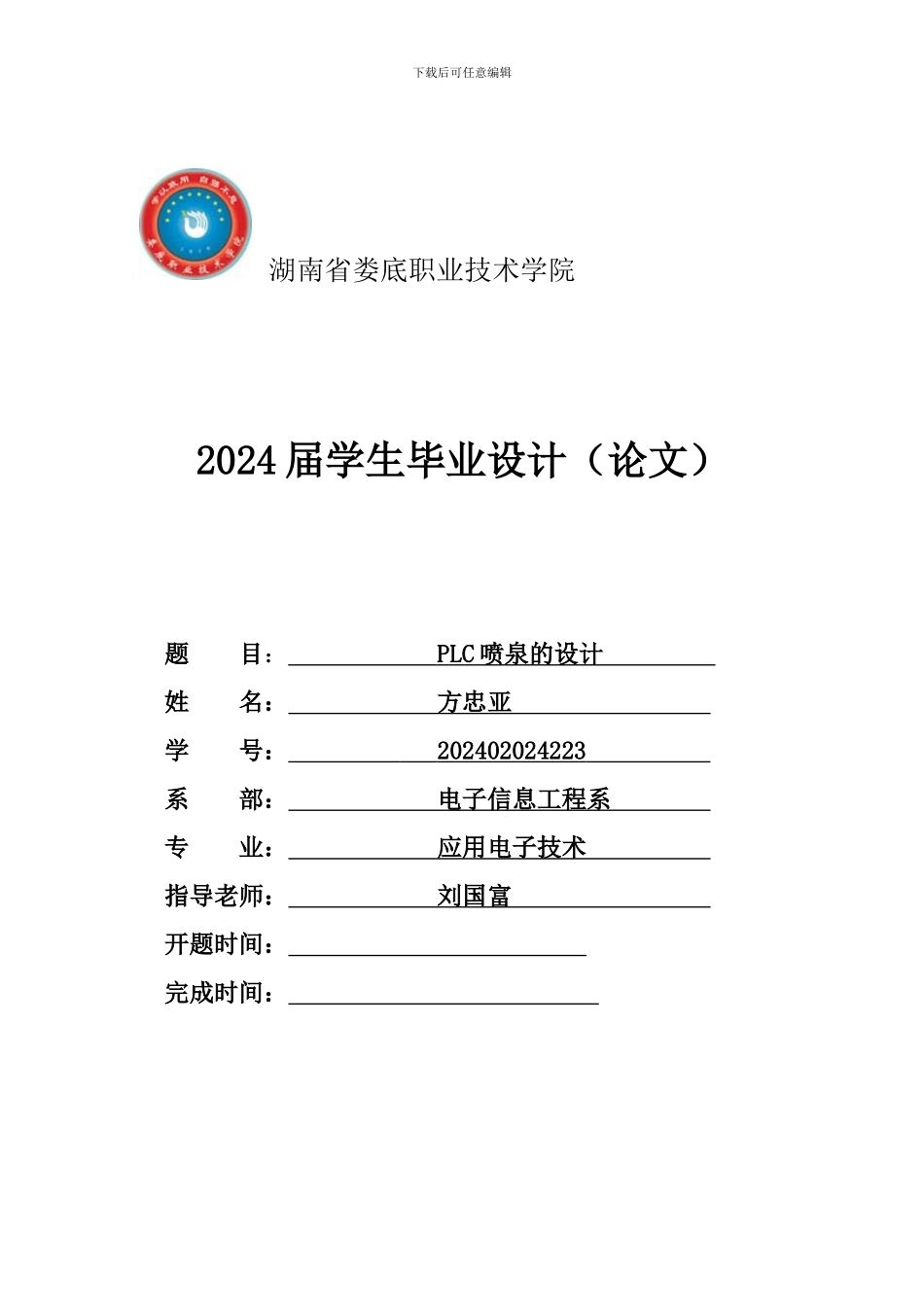

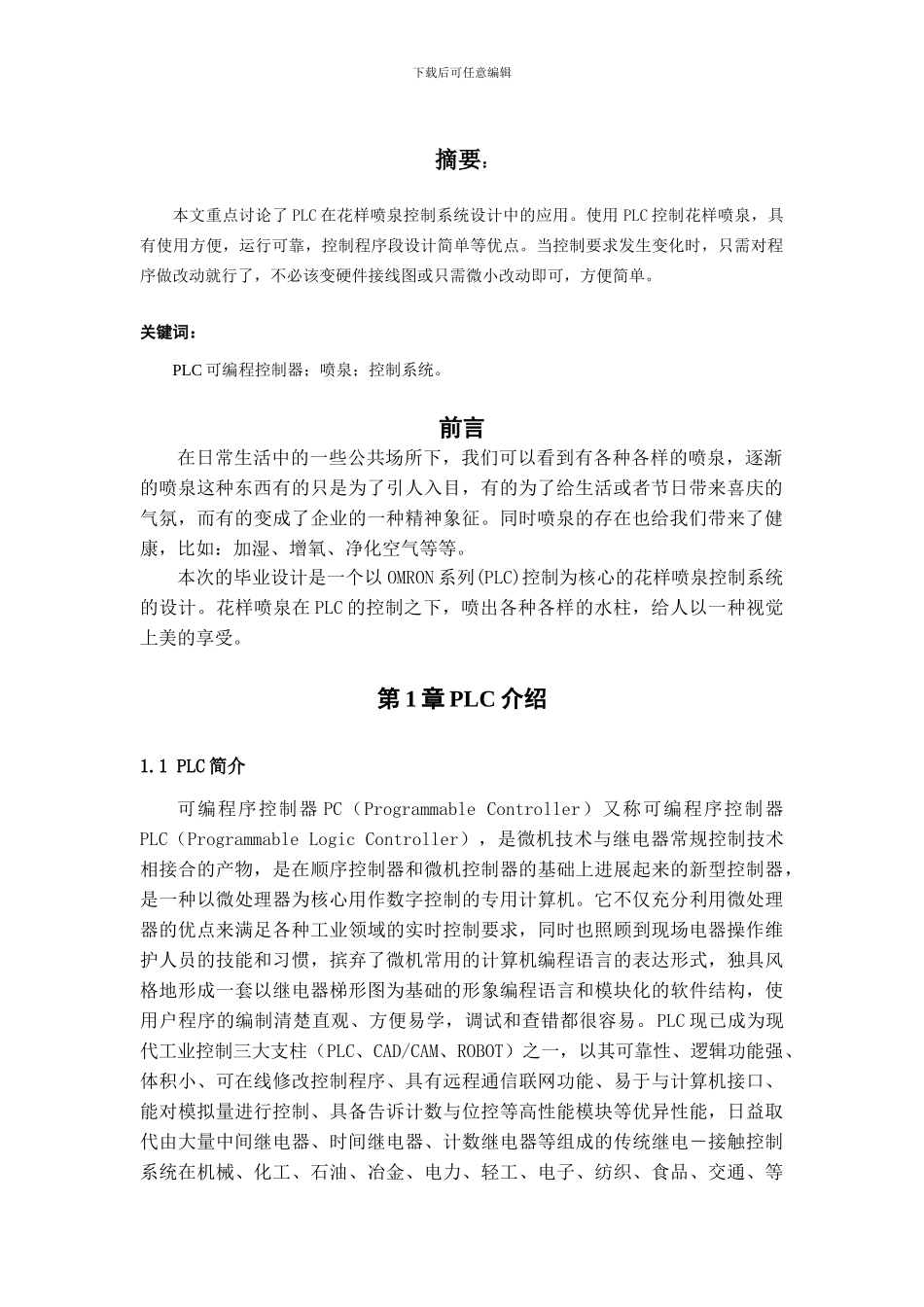

下载后可任意编辑 湖南省娄底职业技术学院 2024 届学生毕业设计（论文）题 目： PLC 喷泉的设计 姓 名： 方忠亚 学 号： 202402024223 系 部： 电子信息工程系 专 业： 应用电子技术 指导老师： 刘国富 开题时间： 完成时间： 下载后可任意编辑目录摘要前言第 1 章 PLC 介绍 1.1 PLC 简介 1.2 PLC 的进展过程1.3 PLC 的结构1.4 PLC 的特点 1.5 PLC 的主要功能第 2 章 喷泉的设计要求 2.1 喷泉规模的设计 2.2 喷泉水柱的分布第 3 章 PLC 控制系统总设计 3.1 PLC 控制花样喷泉运行要求 3.2 喷泉的运行流程图 3.3 喷泉的运行过程 3.4 喷泉控制原理 3.5 花样喷泉 PLC 控制接线图 3.6 花样喷泉 PLC 控制输入输出点分配 3.7 花样喷泉 PLC 控制梯形图第 4 章 程序调试第 5 章 结论致谢下载后可任意编辑 摘要： 本文重点讨论了 PLC 在花样喷泉控制系统设计中的应用。使用 PLC 控制花样喷泉，具有使用方便，运行可靠，控制程序段设计简单等优点。当控制要求发生变化时，只需对程序做改动就行了，不必该变硬件接线图或只需微小改动即可，方便简单。关键词： PLC 可编程控制器；喷泉；控制系统。前言在日常生活中的一些公共场所下，我们可以看到有各种各样的喷泉，逐渐的喷泉这种东西有的只是为了引人入目，有的为了给生活或者节日带来喜庆的气氛，而有的变成了企业的一种精神象征。同时喷泉的存在也给我们带来了健康，比如：加湿、增氧、净化空气等等。本次的毕业设计是一个以 OMRON 系列(PLC)控制为核心的花样喷泉控制系统的设计。花样喷泉在 PLC 的控制之下，喷出各种各样的水柱，给人以一种视觉上美的享受。第 1 章 PLC 介绍1.1 PLC 简介可编程序控制器 PC（Programmable Controller）又称可编程序控制器PLC（Programmable Logic Controller），是微机技术与继电器常规控制技术相接合的产物，是在顺序控制器和微机控制器的基础上进展起来的新型控制器，是一种以微处理器为核心用作数字控制的专用计算机。它不仅充分利用微处理器的优点来满足各种工业领域的实时控制要求，同时也照顾到现场电器操作维护人员的技能和习惯，摈弃了微机常用的计算机编程语言的表达形式，独具风格地形成一套以继电器梯形图为基础的形象编程语言和模块化的软件结构，使用户程序的编制清楚直观、方便易学，调试和查错都很容易。PLC 现已成为现代工业控制三大支柱（PLC、CA...
