管内穿绝缘导线安装工程技术交底

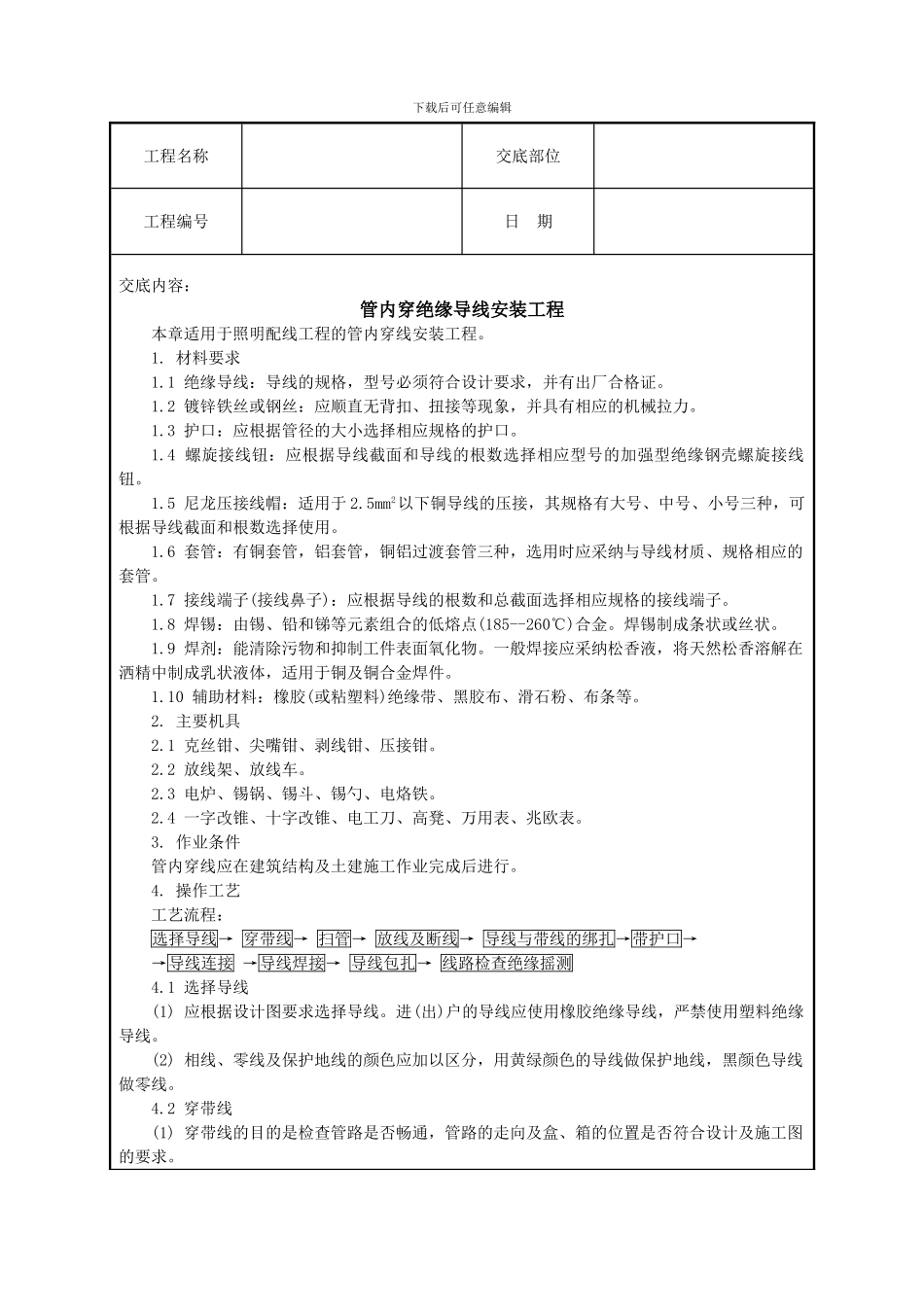

管内穿绝缘导线安装工程技术交底_第1页
1/12

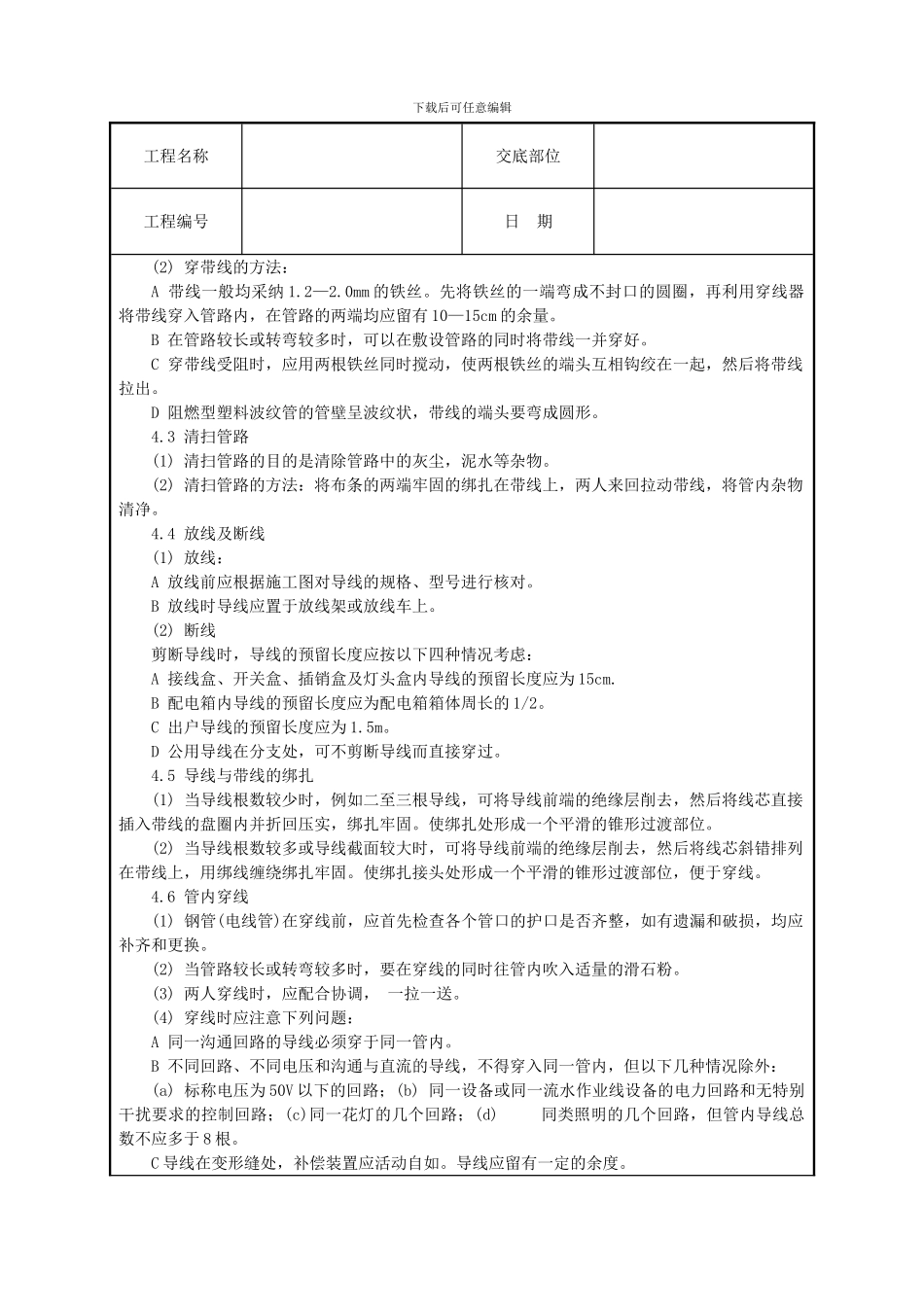

管内穿绝缘导线安装工程技术交底_第2页
2/12

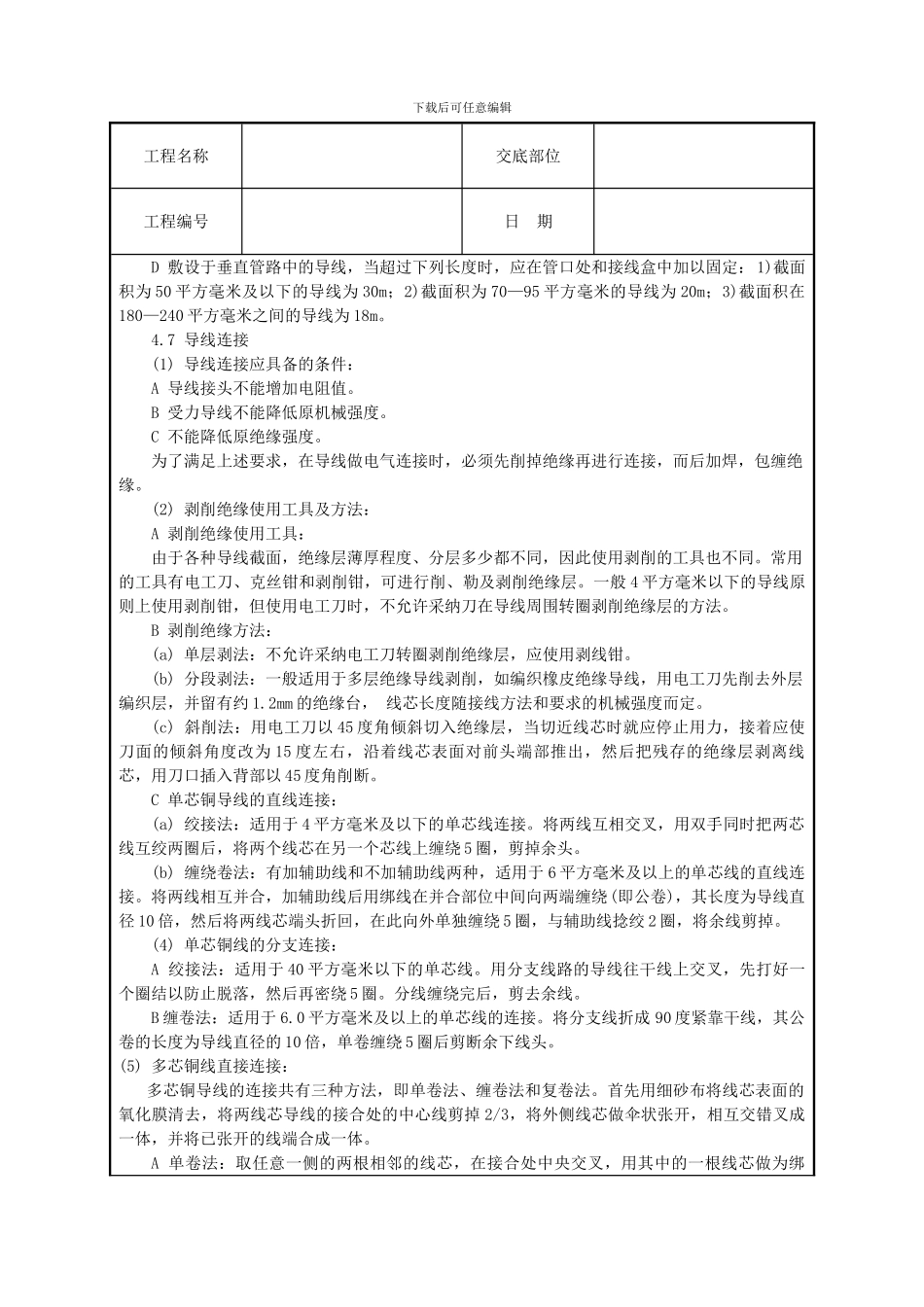

管内穿绝缘导线安装工程技术交底_第3页
3/12
下载后可任意编辑工程名称交底部位工程编号日 期交底内容:管内穿绝缘导线安装工程本章适用于照明配线工程的管内穿线安装工程。1. 材料要求1.1 绝缘导线:导线的规格,型号必须符合设计要求,并有出厂合格证。1.2 镀锌铁丝或钢丝:应顺直无背扣、扭接等现象,并具有相应的机械拉力。1.3 护口:应根据管径的大小选择相应规格的护口。1.4 螺旋接线钮:应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。1.5 尼龙压接线帽:适用于 2.5mm2以下铜导线的压接,其规格有大号、中号、小号三种,可根据导线截面和根数选择使用。1.6 套管:有铜套管,铝套管,铜铝过渡套管三种,选用时应采纳与导线材质、规格相应的套管。1.7 接线端子(接线鼻子):应根据导线的根数和总截面选择相应规格的接线端子。1.8 焊锡:由锡、铅和锑等元素组合的低熔点(185--260℃)合金。焊锡制成条状或丝状。1.9 焊剂:能清除污物和抑制工件表面氧化物。一般焊接应采纳松香液,将天然松香溶解在洒精中制成乳状液体,适用于铜及铜合金焊件。1.10 辅助材料:橡胶(或粘塑料)绝缘带、黑胶布、滑石粉、布条等。2. 主要机具2.1 克丝钳、尖嘴钳、剥线钳、压接钳。2.2 放线架、放线车。2.3 电炉、锡锅、锡斗、锡勺、电烙铁。2.4 一字改锥、十字改锥、电工刀、高凳、万用表、兆欧表。3. 作业条件管内穿线应在建筑结构及土建施工作业完成后进行。4. 操作工艺 工艺流程:选择导线→ 穿带线→ 扫管→ 放线及断线→ 导线与带线的绑扎→带护口→ →导线连接 →导线焊接→ 导线包扎→ 线路检查绝缘摇测4.1 选择导线(1) 应根据设计图要求选择导线。进(出)户的导线应使用橡胶绝缘导线,严禁使用塑料绝缘导线。(2) 相线、零线及保护地线的颜色应加以区分,用黄绿颜色的导线做保护地线,黑颜色导线做零线。4.2 穿带线(1) 穿带线的目的是检查管路是否畅通,管路的走向及盒、箱的位置是否符合设计及施工图的要求。下载后可任意编辑工程名称交底部位工程编号日 期(2) 穿带线的方法:A 带线一般均采纳 1.2—2.0mm 的铁丝。先将铁丝的一端弯成不封口的圆圈,再利用穿线器将带线穿入管路内,在管路的两端均应留有 10—15cm 的余量。B 在管路较长或转弯较多时,可以在敷设管路的同时将带线一并穿好。C 穿带线受阻时,应用两根铁丝同时搅动,使两根铁丝的端头互相钩绞在一起,然后将带线拉出。D 阻燃型塑料波纹管的管壁呈波纹状,带线的端头要弯成...
