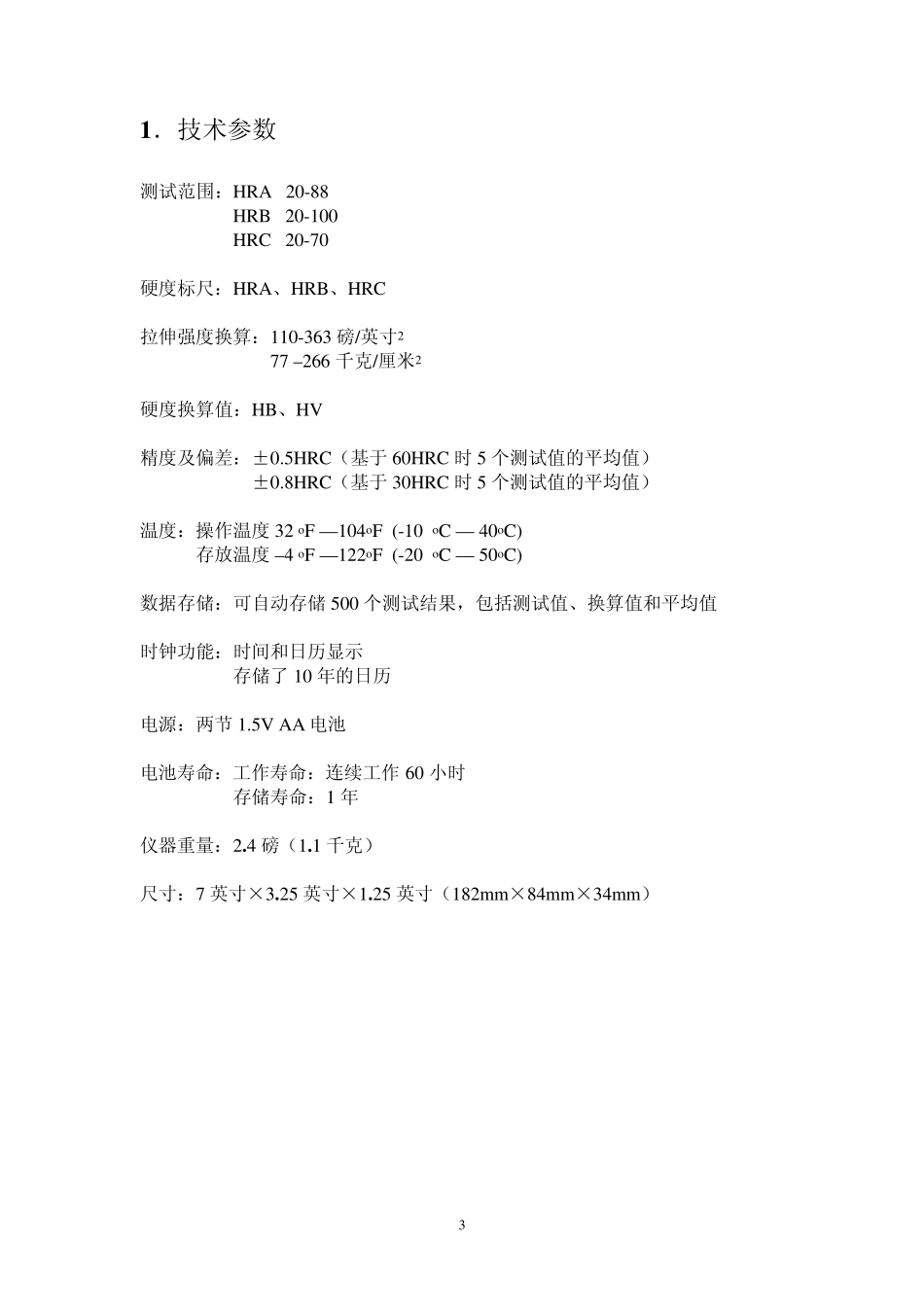

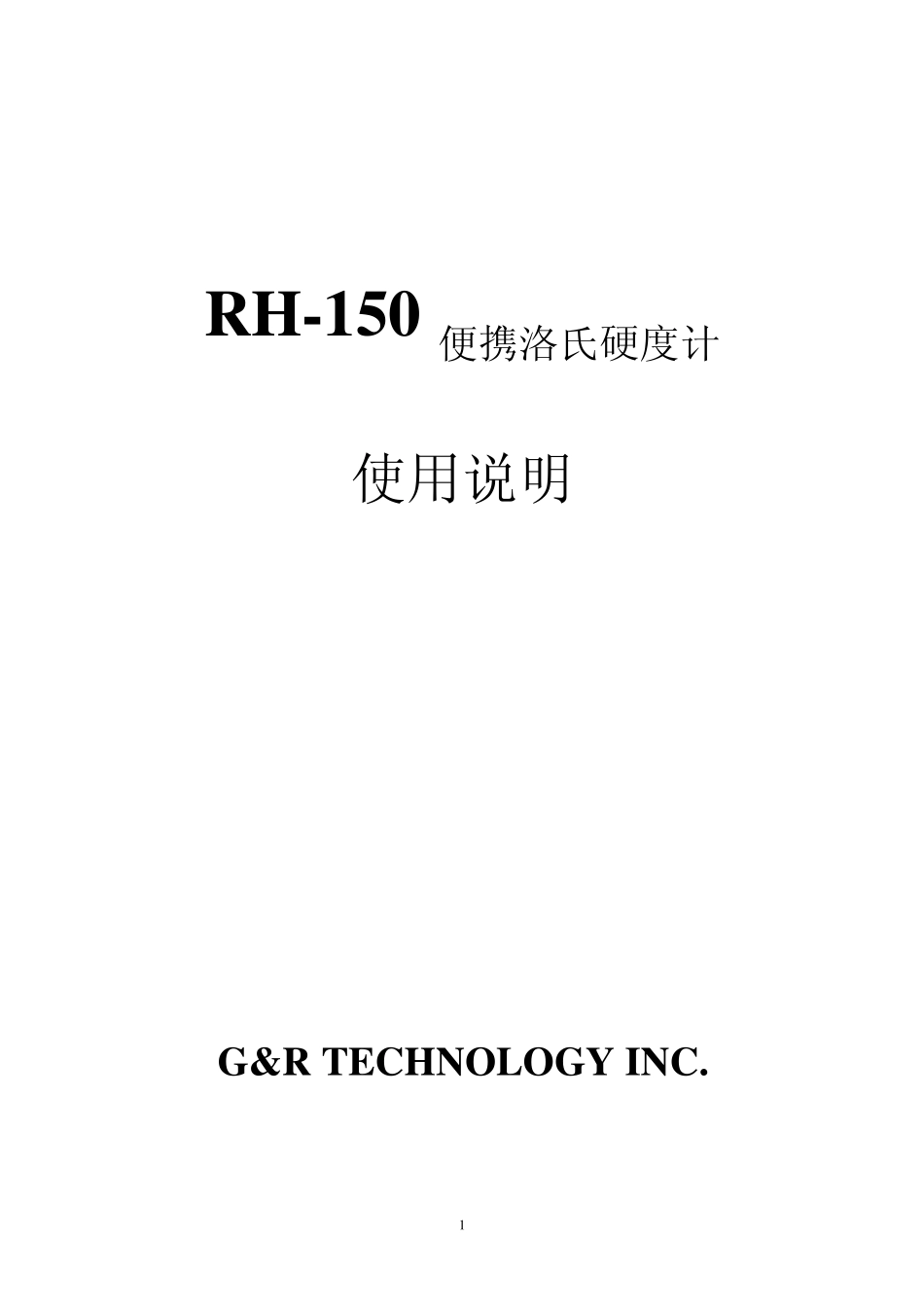

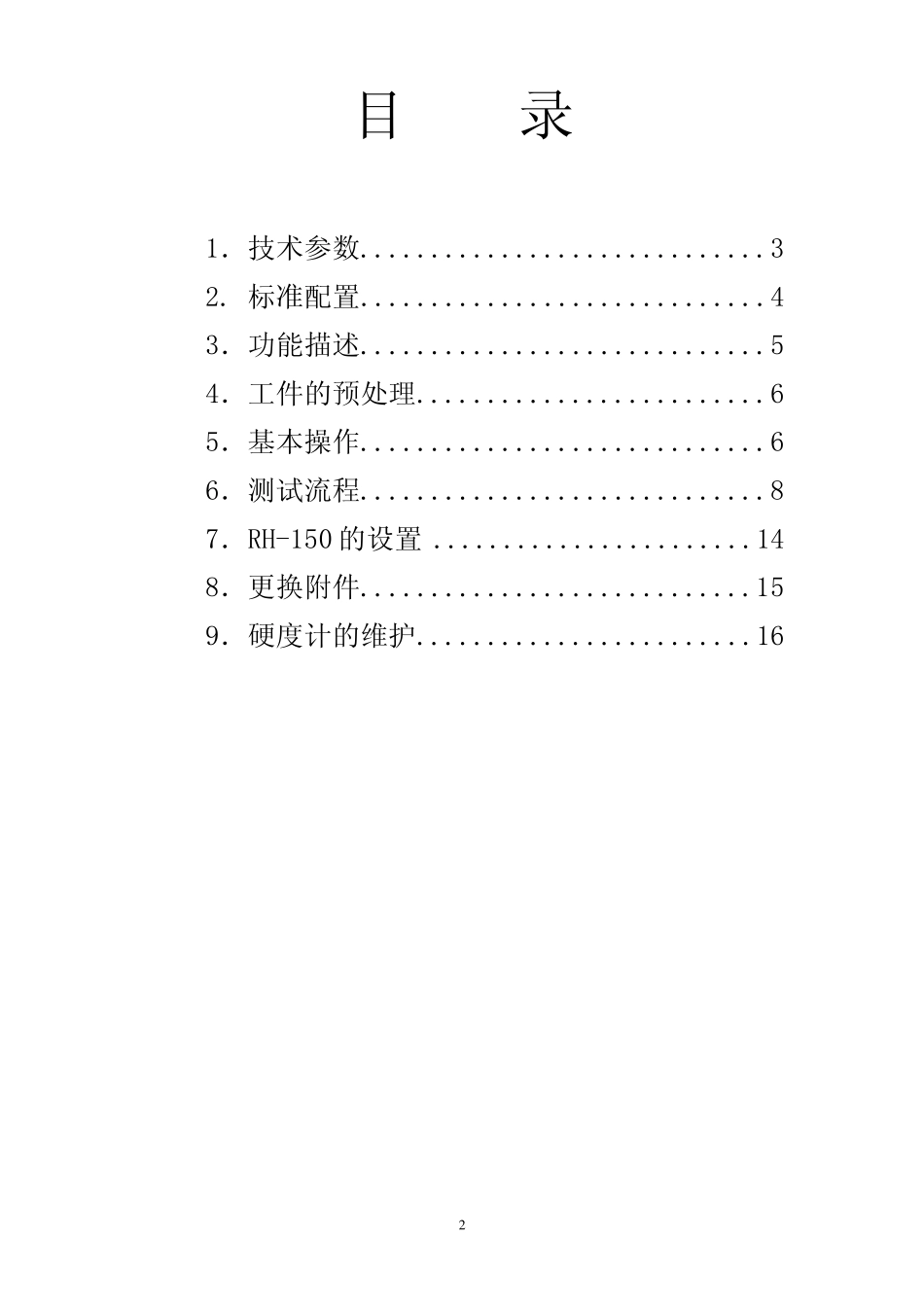

RH-150 便携洛氏硬度计 使用说明 G&R TECHNOLOGY INC. 1目 录 1.技术参数.............................3 2. 标准配置.............................4 3.功能描述.............................5 4.工件的预处理.........................6 5.基本操作.............................6 6.测试流程.............................8 7.RH-150 的设置 .......................14 8.更换附件............................15 9.硬度计的维护........................16 21 .技术参数 测试范围:HRA 20-88 HRB 20-100 HRC 20-70 硬度标尺:HRA、HRB、HRC 拉伸强度换算:110-363 磅/英寸277 –266 千克/厘米2 硬度换算值:HB、HV 精度及偏差:±0.5HRC(基于 60HRC 时 5 个测试值的平均值) ±0.8HRC(基于 30HRC 时 5 个测试值的平均值) 温度:操作温度 32 oF — 104oF (-10 oC — 40oC) 存放温度 –4 oF — 122oF (-20 oC — 50oC) 数据存储:可自动存储 500 个测试结果,包括测试值、换算值和平均值 时钟功能:时间和日历显示 存储了 10 年的日历 电源:两节 1.5V AA 电池 电池寿命:工作寿命:连续工作 60 小时 存储寿命:1 年 仪器重量:2.4 磅(1.1 千克) 尺寸:7 英寸×3.25 英寸×1.25 英寸(182mm×84mm×34mm) 32. 标准配置 RH-150 硬度计主机 标准洛氏硬度块3 块: 20-35HRC 1 块 59-65HRC 1 块 60-85HRC 1 块 金刚石压头 硬质合金球压头 平面支撑 V 型支撑 1 英寸(25mm)弓形体 2 节AA 电池 销形扳手 内六角扳手 塑料提箱 RH-150 硬度计选购附件: 2 英寸(50mm) 弓形体 3 英寸(75mm) 弓形体 4 英寸(100mm)弓形体 微型打印机 标准洛氏硬度块: HRA、HRB 43.功能描述 3 7 9412568 图 1 1. 液晶显示屏—液晶显示屏可以显示测试结果、操作说明及提示 2.按键 I/O 键:电源开/关 — 仪器若 5 分钟内不进行任何操作将自动关机 PR 键:红外传输键 — 可传输数据到打印机和掌上电脑 SET, , , 和 键 — 用于各种操作 3.弓形体 — 用于固定工件。用户可根据被测工件的尺寸选择和更换相应的弓形体 4.手 轮 — 顺时针操作用于固定工件及对工件加载,逆时针操作用于卸载 5.定位器 — 定位工件 6.压 头 — 压入被测工件 7.可调节支具 — 固定被测工件...
