显微硬度计使用说明.

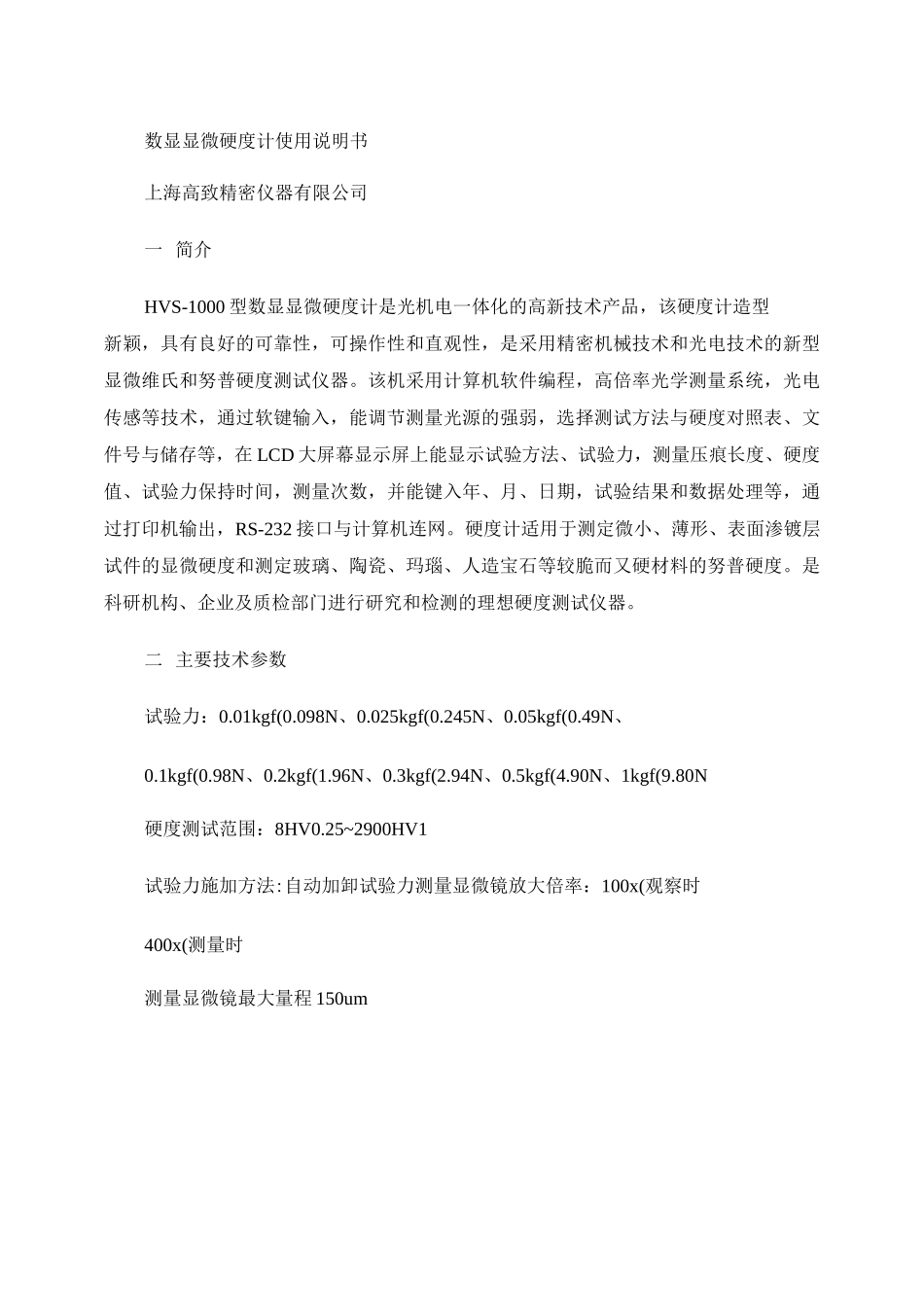

数显显微硬度计使用说明书上海高致精密仪器有限公司一 简介HVS-1000 型数显显微硬度计是光机电一体化的高新技术产品，该硬度计造型新颖，具有良好的可靠性，可操作性和直观性，是采用精密机械技术和光电技术的新型显微维氏和努普硬度测试仪器。该机采用计算机软件编程，高倍率光学测量系统，光电传感等技术，通过软键输入，能调节测量光源的强弱，选择测试方法与硬度对照表、文件号与储存等，在 LCD 大屏幕显示屏上能显示试验方法、试验力，测量压痕长度、硬度值、试验力保持时间，测量次数，并能键入年、月、日期，试验结果和数据处理等，通过打印机输出，RS-232 接口与计算机连网。硬度计适用于测定微小、薄形、表面渗镀层试件的显微硬度和测定玻璃、陶瓷、玛瑙、人造宝石等较脆而又硬材料的努普硬度。是科研机构、企业及质检部门进行研究和检测的理想硬度测试仪器。二 主要技术参数试验力：0.01kgf(0.098N、0.025kgf(0.245N、0.05kgf(0.49N、0.1kgf(0.98N、0.2kgf(1.96N、0.3kgf(2.94N、0.5kgf(4.90N、1kgf(9.80N硬度测试范围：8HV0.25~2900HV1试验力施加方法:自动加卸试验力测量显微镜放大倍率：100x(观察时400x(测量时测量显微镜最大量程 150um试验力保荷时间：0 路~60s（根据需要任意输入）最小检测单位每格：0.0311pm试件最大高度：85mm 压头中心到外壁距离：95mm 主机重量：约 25Kg电源：AC220V/50Hz外型尺寸：（长 x 宽 x 高）（405x290x480mm三 仪器的安装和调试1 硬度计的工作条件1.1 在室温 23±5°C 的范围内。1.2 在稳固的基础上水平安装。1.3 在无震动的环境中。1.4 周围无腐蚀性介质。1.5 室内相对湿度不大于 65%。2 拆箱和安装2.1 卸去箱体底部的四个螺母，抬起并移开箱体，取出附件箱与机体；2.2 将硬度计安放在专用工作台上。2.3 从附件箱中取出水平调节螺钉（1 旋在主体底部，并调至水平（图 1。2.4 卸去上盖（10，旋去 2 个防震紧固螺钉（图 29109!□2.5 将变换手轮（18 旋至 9.800N 处。2.6 旋去砝码外壳上的螺钉（图 2，卸去端盖，将砝码轴和砝码从附件箱中取出，将六只砝码从小到大套装在砝码轴上。安装时应先擦净砝码轴和砝码，不能使其沾上污物。2.7 抓住砝码轴顶部，将其放入砝码外壳内，并转动砝码轴，使其横销置于 V 型槽内。打印键测试数据的打印显示键—可显示四十次测试数据。再按“0K 键”返回到操作界面启动键—电机启动，加卸试验力删除键—删除当前测试数据，每...
