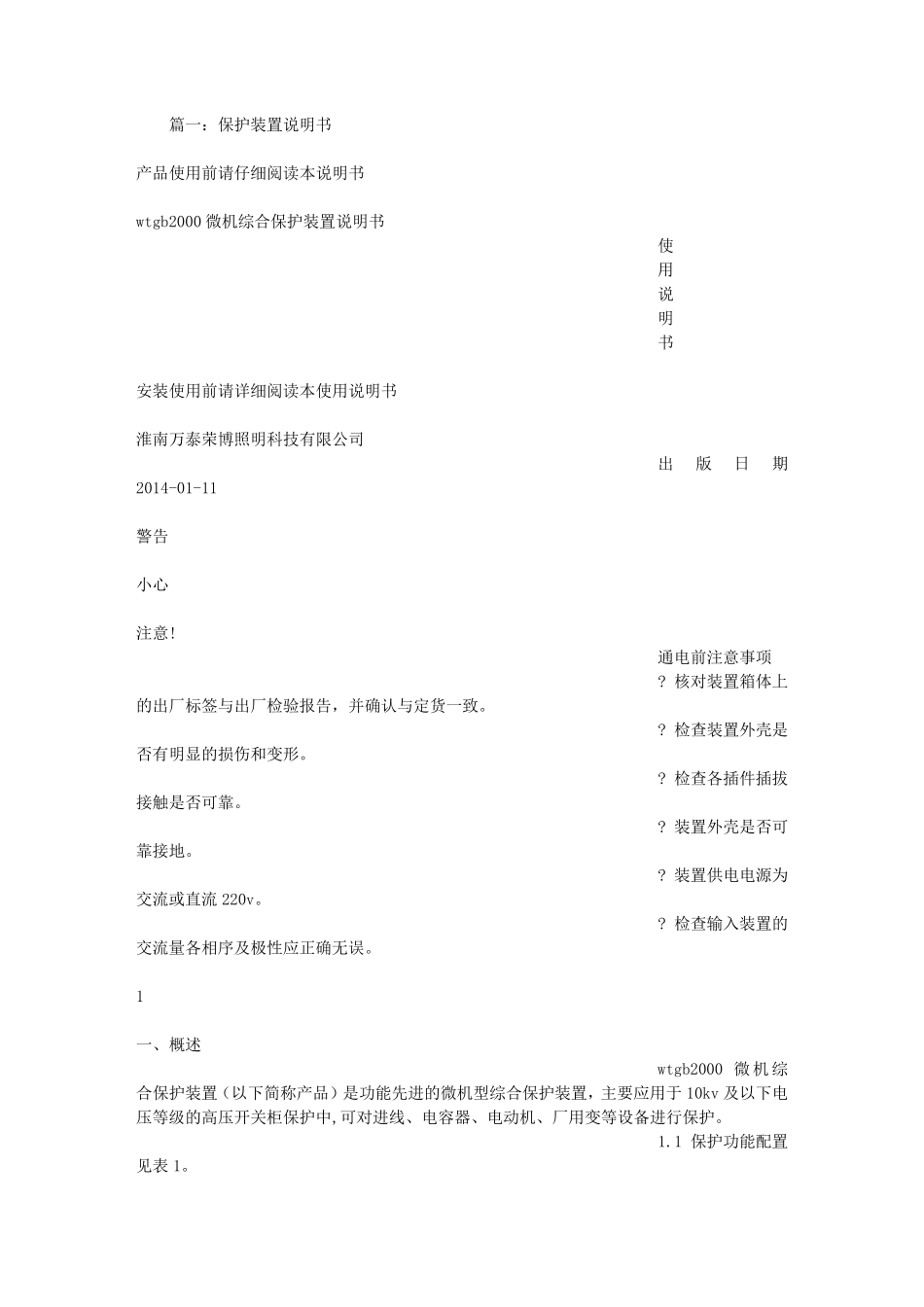

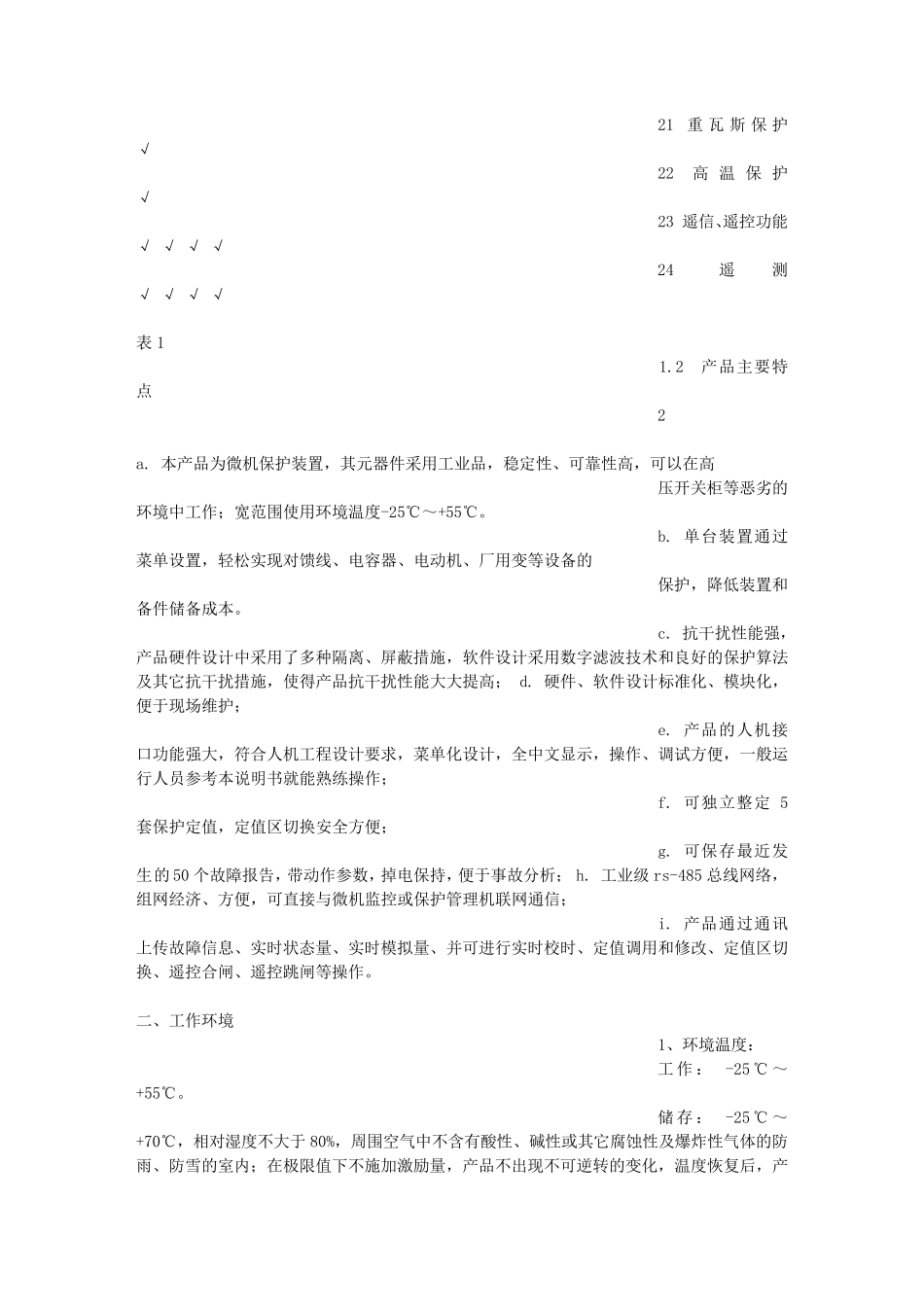

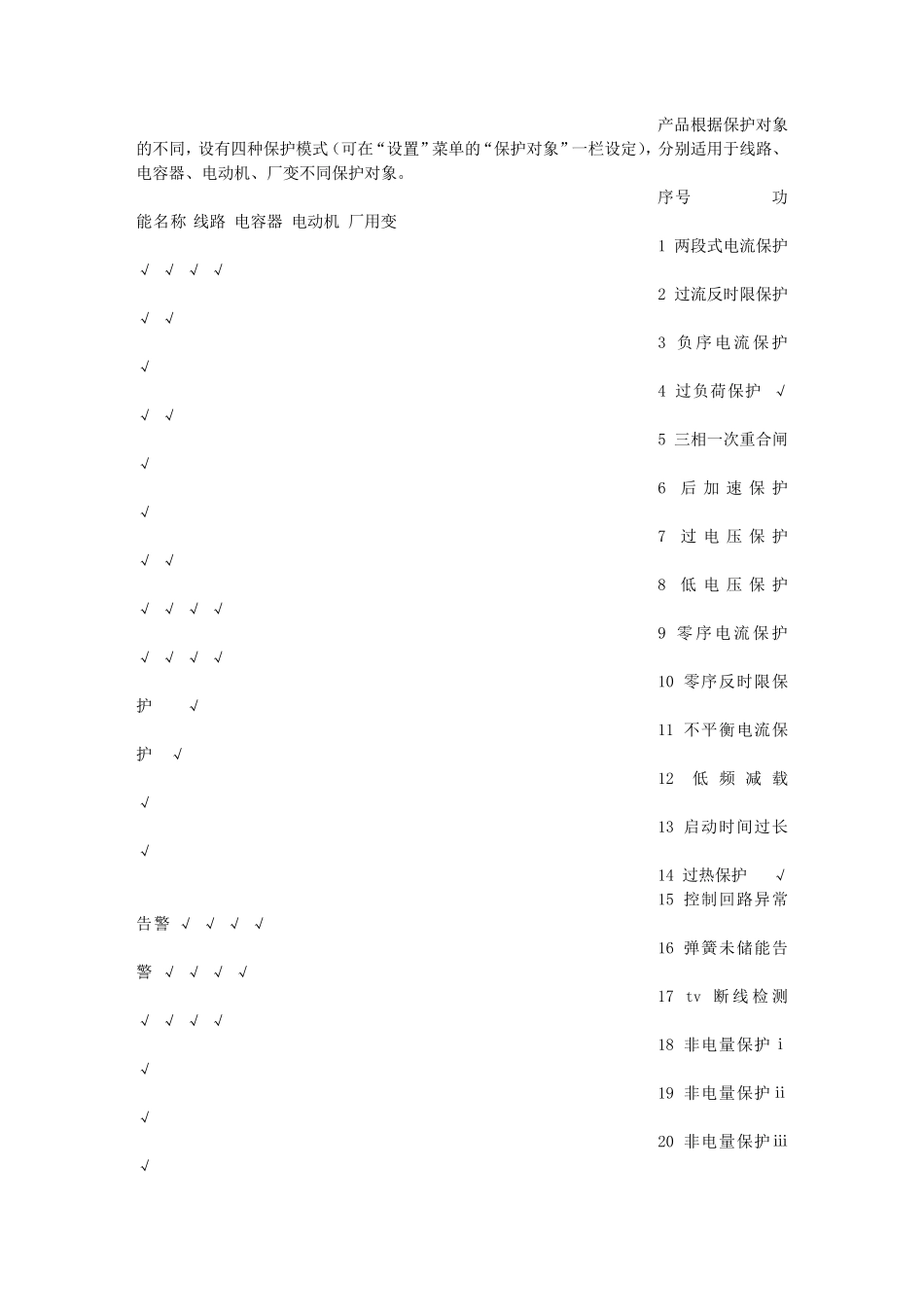

篇一：保护装置说明书 产品使用前请仔细阅读本说明书 wtgb2000 微机综合保护装置说明书 使 用 说 明 书 安装使用前请详细阅读本使用说明书 淮南万泰荣博照明科技有限公司 出版日期 2014-01-11 警告 小心 注意! 通电前注意事项 ? 核对装置箱体上的出厂标签与出厂检验报告，并确认与定货一致。 ? 检查装置外壳是否有明显的损伤和变形。 ? 检查各插件插拔接触是否可靠。 ? 装置外壳是否可靠接地。 ? 装置供电电源为交流或直流220v。 ? 检查输入装置的交流量各相序及极性应正确无误。 1 一、概述 wtgb2000 微机综合保护装置（以下简称产品）是功能先进的微机型综合保护装置，主要应用于 10kv 及以下电压等级的高压开关柜保护中,可对进线、电容器、电动机、厂用变等设备进行保护。 1.1 保护功能配置见表 1。 产品根据保护对象的不同，设有四种保护模式（可在“设置”菜单的“保护对象”一栏设定），分别适用于线路、电容器、电动机、厂变不同保护对象。 序号 功能名称 线路 电容器 电动机 厂用变 1 两段式电流保护 √ √ √ √ 2 过流反时限保护 √ √ 3 负 序 电 流 保护 √ 4 过负荷保护 √ √ √ 5 三相一次重合闸 √ 6 后 加 速 保护 √ 7 过 电 压 保护 √ √ 8 低 电 压 保护 √ √ √ √ 9 零 序 电 流 保护 √ √ √ √ 10 零序反时限保护 √ 11 不平衡电流保护 √ 12 低 频 减 载 √ 13 启动时间过长 √ 14 过热保护 √ 15 控制回路异常告警 √ √ √ √ 16 弹簧未储能告警 √ √ √ √ 17 tv 断 线 检 测 √ √ √ √ 18 非电量保护ⅰ √ 19 非电量保护ⅱ √ 20 非电量保护ⅲ √ 21 重瓦斯保护 √ 22 高温保护 √ 23 遥信、遥控功能 √ √ √ √ 24 遥测 √ √ √ √ 表1 1.2 产品主要特点 2 a. 本产品为微机保护装置，其元器件采用工业品，稳定性、可靠性高，可以在高 压开关柜等恶劣的环境中工作；宽范围使用环境温度-25℃～+55℃。 b. 单台装置通过菜单设置，轻松实现对馈线、电容器、电动机、厂用变等设备的 保护，降低装置和备件储备成本。 c. 抗干扰性能强，产品硬件设计中采用了多种隔离、屏蔽措施，软件设计采用数字滤波技术和良好的保护算法及其它抗干扰措施，使得产品抗干扰性能大大提高； d. 硬件、软件设计标准化、模块化，便于现场维...
