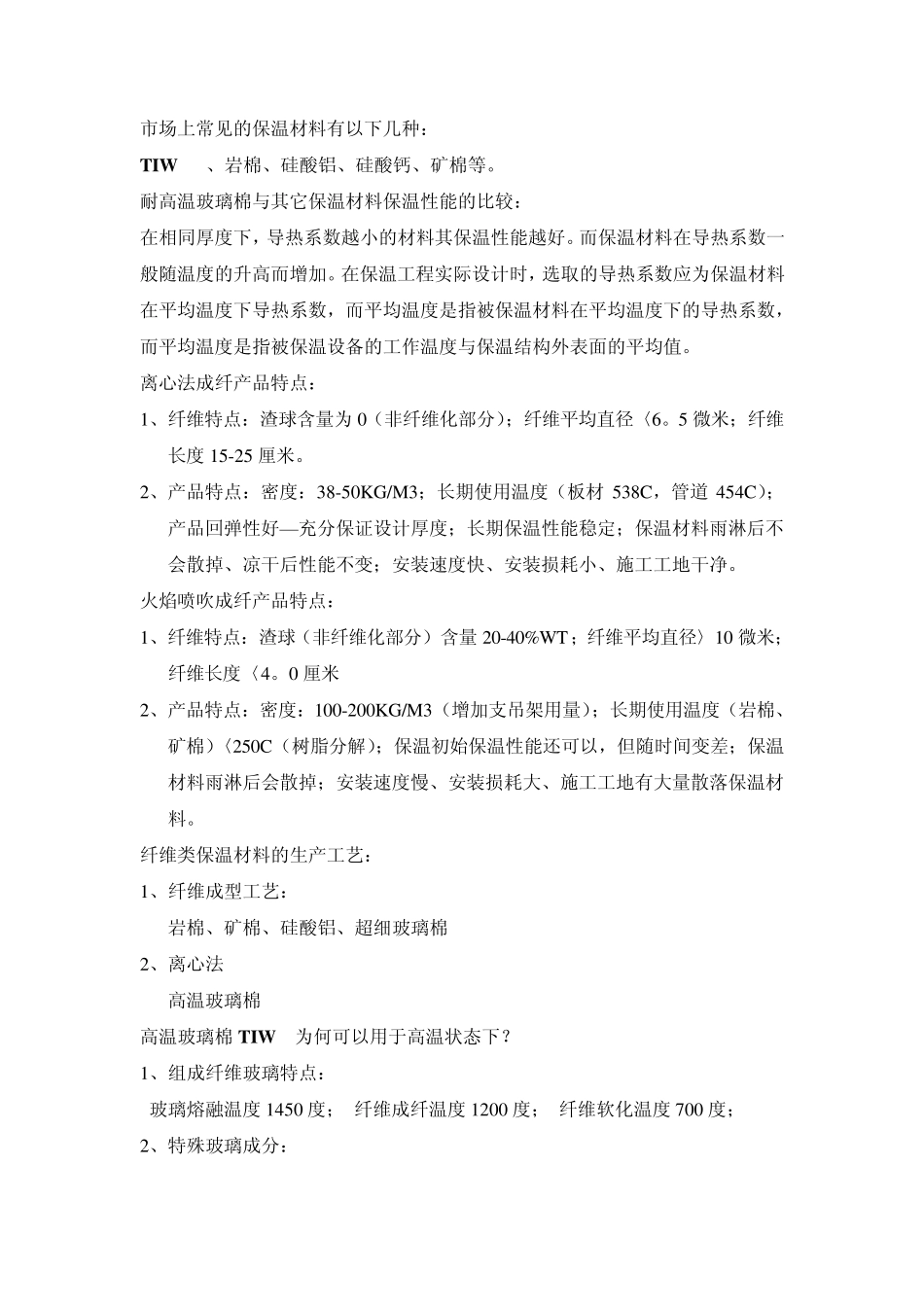

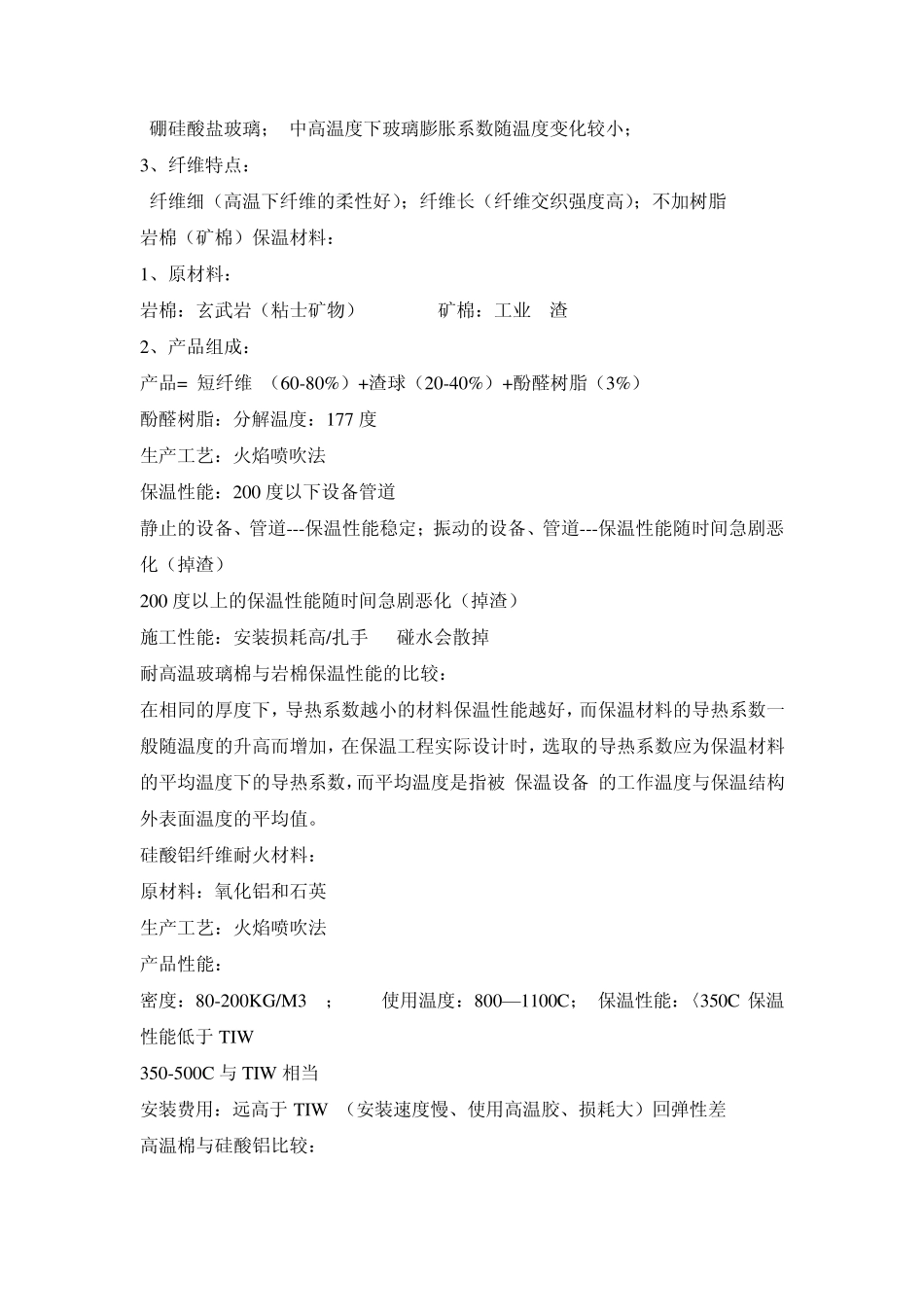

市场上常见的保温材料有以下几种： TIW 、岩棉、硅酸铝、硅酸钙、矿棉等。 耐高温玻璃棉与其它保温材料保温性能的比较： 在相同厚度下，导热系数越小的材料其保温性能越好。而保温材料在导热系数一般随温度的升高而增加。在保温工程实际设计时，选取的导热系数应为保温材料在平均温度下导热系数，而平均温度是指被保温材料在平均温度下的导热系数，而平均温度是指被保温设备的工作温度与保温结构外表面的平均值。 离心法成纤产品特点： 1、纤维特点：渣球含量为 0（非纤维化部分）；纤维平均直径〈6。5 微米；纤维长度 15-25 厘米。 2、产品特点：密度：38-50KG/M3；长期使用温度（板材538C，管道 454C）；产品回弹性好—充分保证设计厚度；长期保温性能稳定；保温材料雨淋后不会散掉、凉干后性能不变；安装速度快、安装损耗小、施工工地干净。 火焰喷吹成纤产品特点： 1、纤维特点：渣球（非纤维化部分）含量 20-40%W T；纤维平均直径〉10 微米；纤维长度〈4。0 厘米 2、产品特点：密度：100-200KG/M3（增加支吊架用量）；长期使用温度（岩棉、矿棉）〈250C（树脂分解）；保温初始保温性能还可以，但随时间变差；保温材料雨淋后会散掉；安装速度慢、安装损耗大、施工工地有大量散落保温材料。 纤维类保温材料的生产工艺： 1、纤维成型工艺： 岩棉、矿棉、硅酸铝、超细玻璃棉 2、离心法 高温玻璃棉 高温玻璃棉 TIW 为何可以用于高温状态下？ 1、组成纤维玻璃特点： 玻璃熔融温度 1450 度； 纤维成纤温度 1200 度； 纤维软化温度 700 度； 2、特殊玻璃成分： 硼硅酸盐玻璃； 中高温度下玻璃膨胀系数随温度变化较小； 3、纤维特点： 纤维细（高温下纤维的柔性好）；纤维长（纤维交织强度高）；不加树脂 岩棉（矿棉）保温材料： 1、原材料： 岩棉：玄武岩（粘士矿物） 矿棉：工业 渣 2、产品组成： 产品= 短纤维 （60-80%）+渣球（20-40%）+酚醛树脂（3%） 酚醛树脂：分解温度：177 度 生产工艺：火焰喷吹法 保温性能：200 度以下设备管道 静止的设备、管道---保温性能稳定；振动的设备、管道---保温性能随时间急剧恶化（掉渣） 200 度以上的保温性能随时间急剧恶化（掉渣） 施工性能：安装损耗高/扎手 碰水会散掉 耐高温玻璃棉与岩棉保温性能的比较： 在相同的厚度下，导热系数越小的材料保温性能越好，而保温材料的导热系数一般随温度的升高而增加，在保温工程实际设计时，选取的导...
