信号完整性学习笔记VIP专享

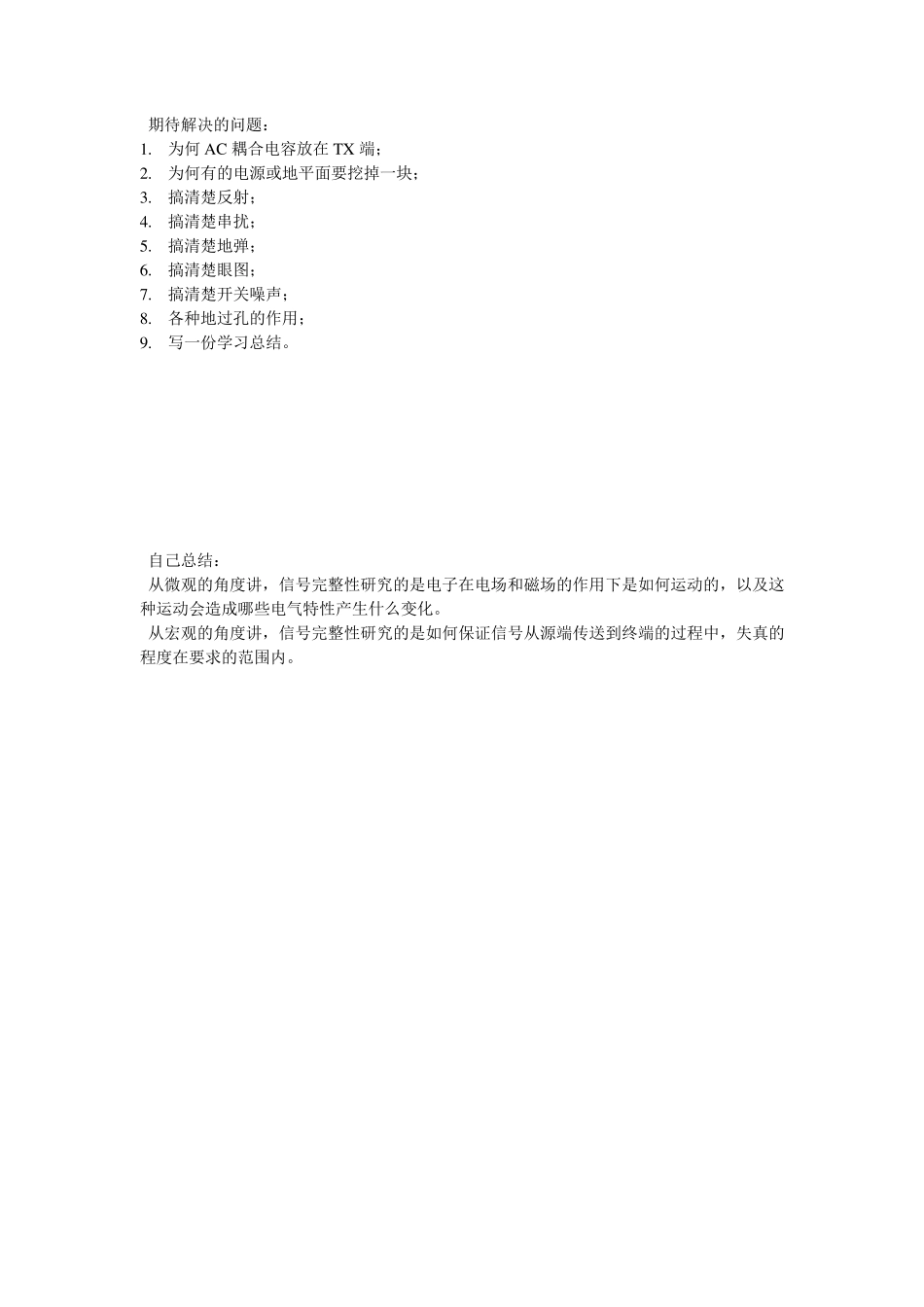

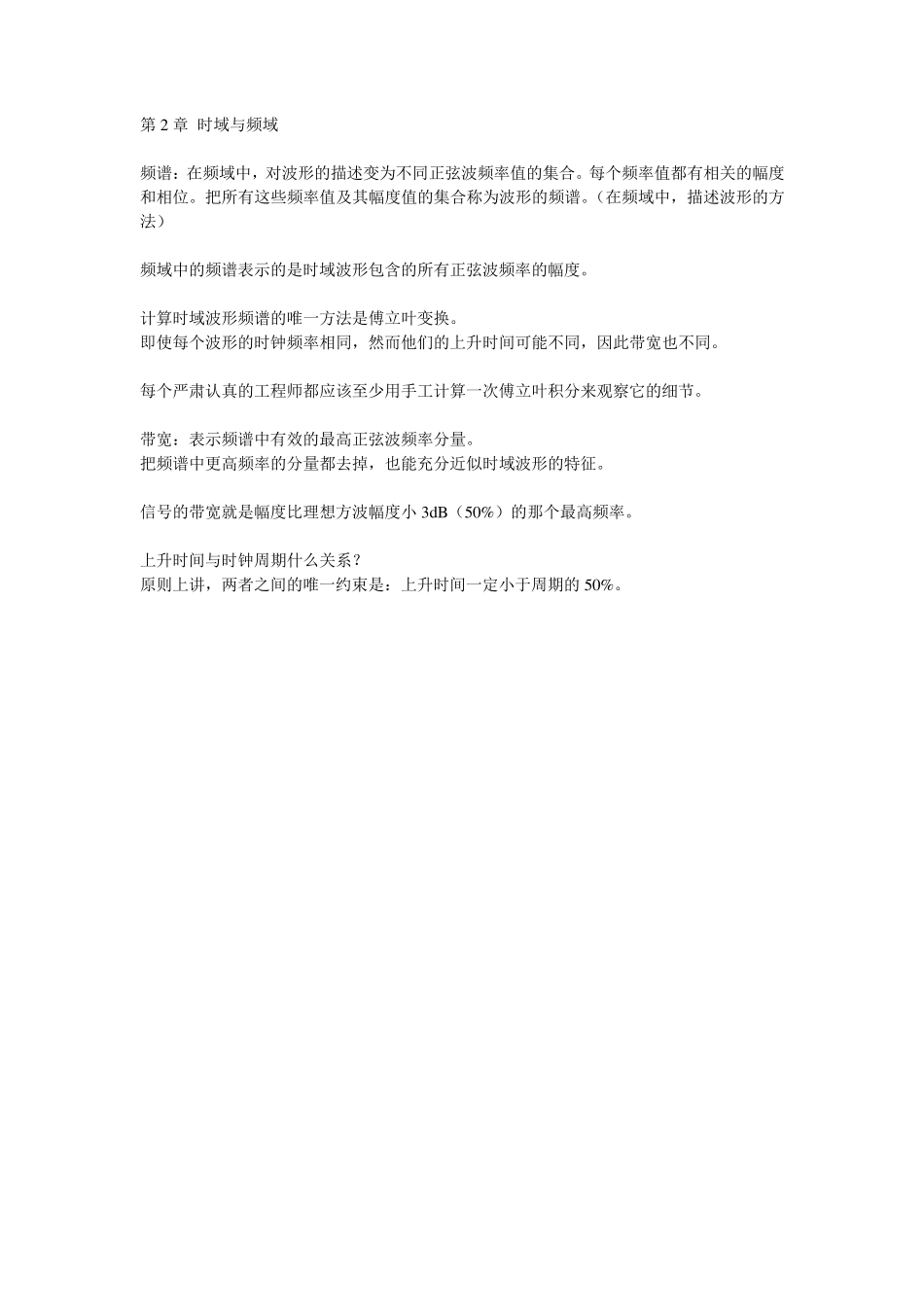

期待解决的问题： 1. 为何AC 耦合电容放在TX 端； 2. 为何有的电源或地平面要挖掉一块； 3. 搞清楚反射； 4. 搞清楚串扰； 5. 搞清楚地弹； 6. 搞清楚眼图； 7. 搞清楚开关噪声； 8. 各种地过孔的作用； 9. 写一份学习总结。 自己总结： 从微观的角度讲，信号完整性研究的是电子在电场和磁场的作用下是如何运动的，以及这种运动会造成哪些电气特性产生什么变化。 从宏观的角度讲，信号完整性研究的是如何保证信号从源端传送到终端的过程中，失真的程度在要求的范围内。 第1 章 四类基本信号完整性问题： 1、 单一网络的信号质量：在信号路径和返回路径上由阻抗突变而引起的反射和失真。 2、 两个或多个网络间的串扰：理想回路和非理想回路耦合的互电容和互电感。 3、 电源分配系统中的轨道塌陷：电源和地网络中的阻抗压降。 4、 来自元件或系统的电磁干扰。 阻抗： 1、 任何阻抗突变，都会引起电压信号的反射和失真。 2、 信号的串扰，是由相邻线条及其返回路径之间的电场和磁场的耦合引起的，信号线间的互耦合电容和互耦合电感的阻抗决定了耦合电流的值。 3、 电源供电轨道的塌陷，与电源分布系统（PDS）的阻抗有关。 4、 最大的 EMI 根源是流经外部电缆的共模电流，此电流由地平面上的电压引起。在电缆周围使用铁氧体扼流圈，增加共模电流所受到的阻抗，从而减小共模电流。 第2 章 时域与频域 频谱：在频域中，对波形的描述变为不同正弦波频率值的集合。每个频率值都有相关的幅度和相位。把所有这些频率值及其幅度值的集合称为波形的频谱。（在频域中，描述波形的方法） 频域中的频谱表示的是时域波形包含的所有正弦波频率的幅度。 计算时域波形频谱的唯一方法是傅立叶变换。 即使每个波形的时钟频率相同，然而他们的上升时间可能不同，因此带宽也不同。 每个严肃认真的工程师都应该至少用手工计算一次傅立叶积分来观察它的细节。 带宽：表示频谱中有效的最高正弦波频率分量。 把频谱中更高频率的分量都去掉，也能充分近似时域波形的特征。 信号的带宽就是幅度比理想方波幅度小 3dB（50%）的那个最高频率。 上升时间与时钟周期什么关系？ 原则上讲，两者之间的唯一约束是：上升时间一定小于周期的50%。 第5 章 互连线建模4 个基本理想电路元件： （集总元件）电阻、电容、电感、（分布元件）理想传输线。 电容的微妙之处在于，即使两个导体没有直接相连，它们之间也总有电容存...
