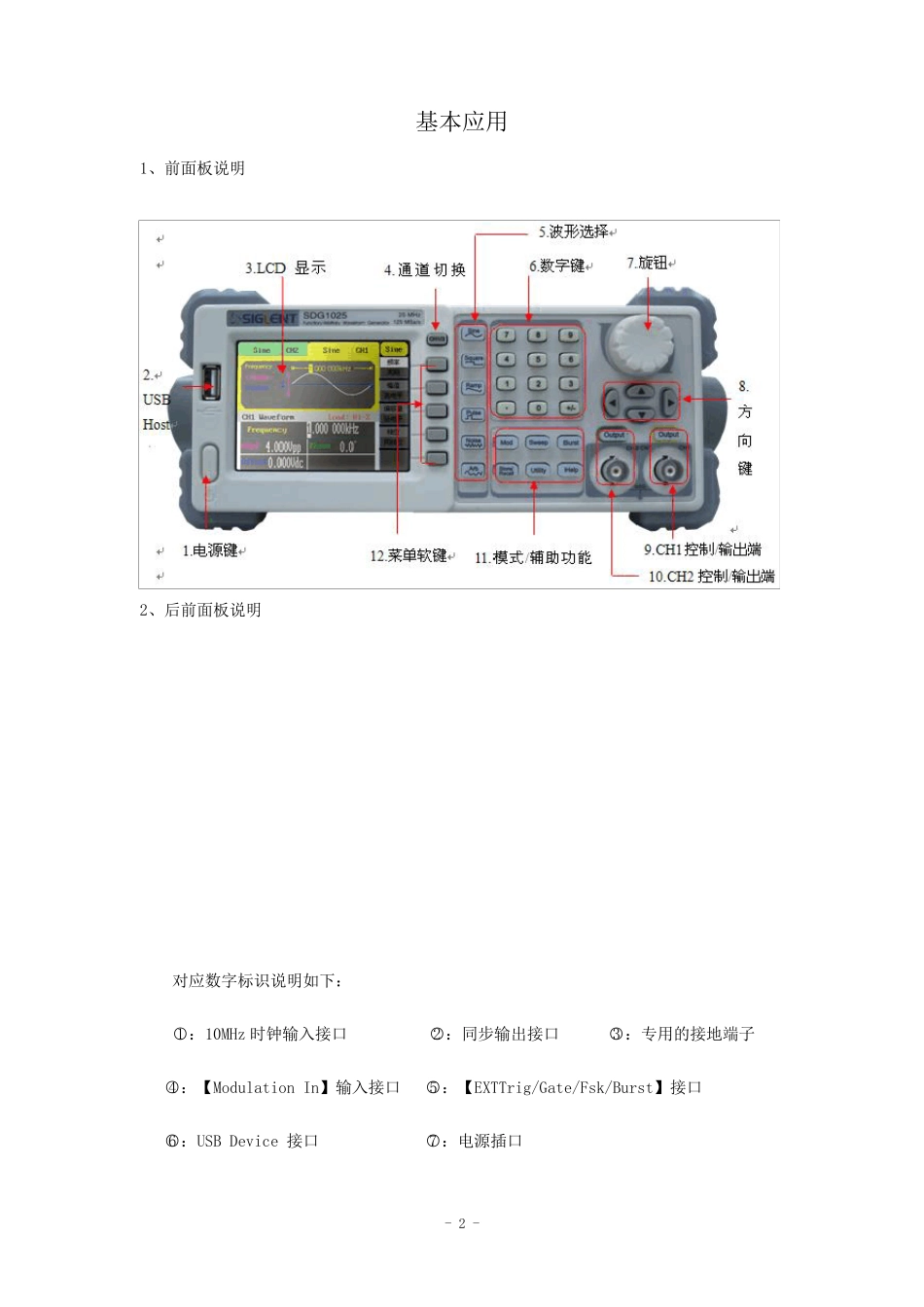

- 1 - 用户手册 SDG1025 型函数/任意波形发生器 简 易 操 作 说 明 深圳鼎阳科技有限公司 - 2 - 基本应用 1、前面板说明 2、后前面板说明 对应数字标识说明如下： ○1 ：10MHz 时钟输入接口 ○2 ：同步输出接口 ○3 ：专用的接地端子 ○4 ：【Modulation In】输入接口 ○5 ：【EXTTrig/Gate/Fsk/Burst】接口 ○6 ：USB Device 接口 ○7 ：电源插口 - 3 - 3、用户界面 ①通道显示区 ②操作菜单区 ③形显示区 ④参数显示区 4、功能设置简介 （1）波形选择设置 如下图所示，在操作界面左侧有一列波形选择按键，从上到下分别为正弦波、方波、锯齿波/三角波、脉冲串、白噪声和任意波。 下面对其波形设置逐一进行介绍： 使用Sine 按键，波形图标变为正弦波，并在状态区左侧出现Sine 字样。本仪器可输出1μHz 到50MHz 的正弦波形。设置频率/周期、幅值/高电平、偏移量/低电平、相位，可以得到不同参数的正弦波。如下图所示，为正弦波的默认设置。 - 4 - 正弦波默认设置界面 使用 Square 按键，波形图标变为方波，并在状态区左侧出现Square 字样。本仪器可输出1μHz 到 25MHz 并具有可变占空比的方波波形。设置频率/周期、幅值/高电平、偏移量/低电平、相位、占空比，可以得到不同参数的方波。如下图所示，为方波的默认设置。 方波默认设置界面 使用 Ramp 按键，波形图标变为锯齿波/三角波，并在状态区左侧出现Ramp 字样。本仪器可输出1μHz 到 300KHz 的锯齿波/三角波形。设置频率/周期、幅值/高电平、偏移量/低电平、相位、对称性，可以得到不同参数的锯齿波/三角波。如下图所示，为锯齿波/三角波的参数设置。 - 5 - 锯齿波/三角波参数设置界面 使用Pulse 按键，波形图标变为脉冲波信号，并在状态区左侧出现Pulse 字样。本仪器可输出500μHz 到 10MHz 的脉冲波形。设置频率/周期、幅值/高电平、偏移量/低电平、脉宽/占空比、延时，可以得到不同参数的脉冲波。如下图所示，为脉冲波的默认设置。 脉冲波默认设置界面 使用Noise 按键，波形图标变为噪声信号，并在状态区左侧出现Noise 字样。本仪器可输出带宽为50MHz 的噪声。设置幅值/高电平、偏移量/低电平，可以得到不同参数的噪声波。如下图所示，为噪声波的默认设置。 - 6 - 噪声信号默认设置界面 使用Arb 按键，波形图标变为任意波信号，并在状态区左侧出现Arb 字样。本仪器可输出1μHz 到 5MHz、...
