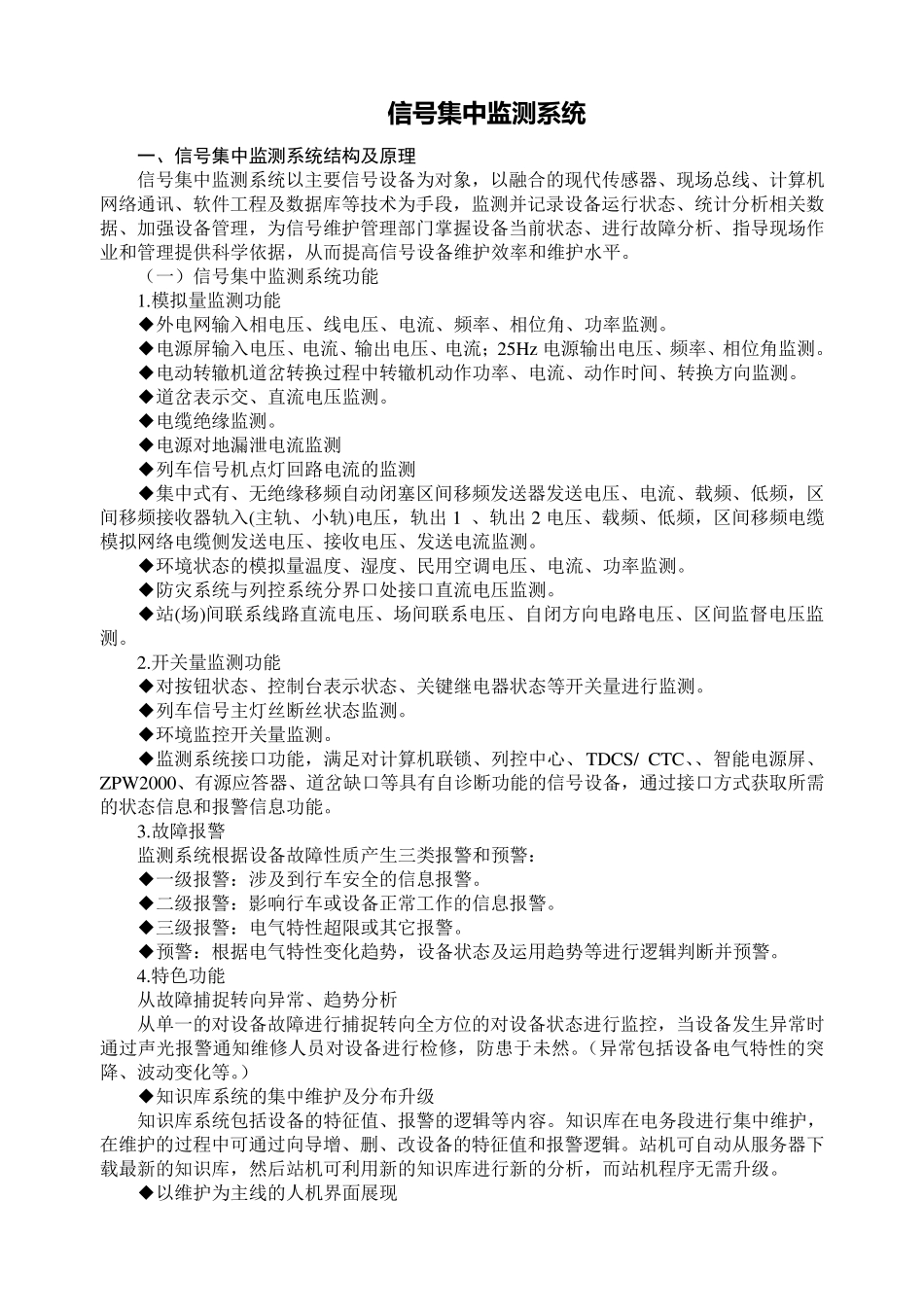

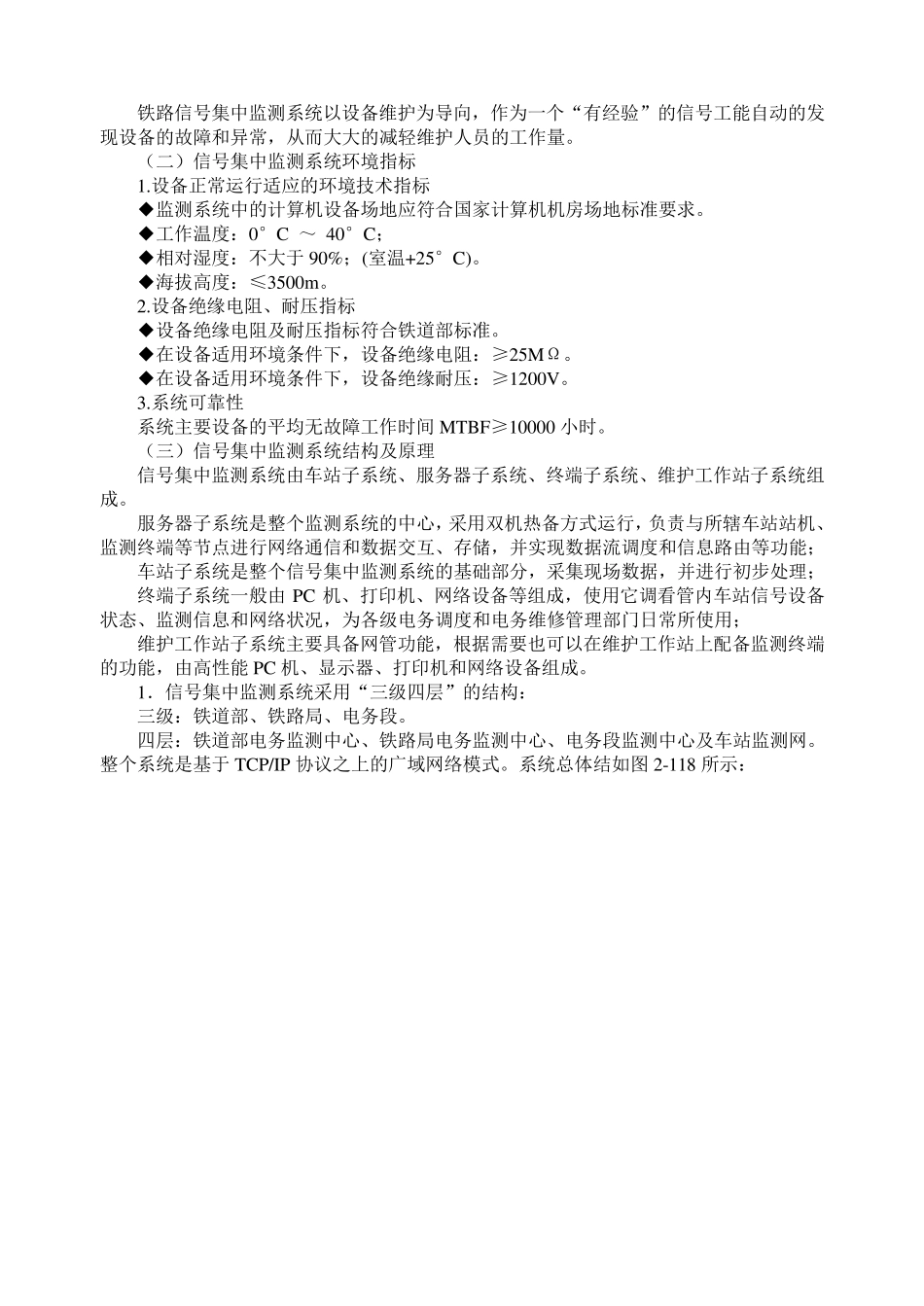

信 号 集 中监测系统 一、信号集中监测系统结构及原理 信号集中监测系统以主要信号设备为对象，以融合的现代传感器、现场总线、计算机网络通讯、软件工程及数据库等技术为手段，监测并记录设备运行状态、统计分析相关数据、加强设备管理，为信号维护管理部门掌握设备当前状态、进行故障分析、指导现场作业和管理提供科学依据，从而提高信号设备维护效率和维护水平。 （一）信号集中监测系统功能 1.模拟量监测功能 ◆外电网输入相电压、线电压、电流、频率、相位角、功率监测。 ◆电源屏输入电压、电流、输出电压、电流；25Hz电源输出电压、频率、相位角监测。 ◆电动转辙机道岔转换过程中转辙机动作功率、电流、动作时间、转换方向监测。 ◆道岔表示交、直流电压监测。 ◆电缆绝缘监测。 ◆电源对地漏泄电流监测 ◆列车信号机点灯回路电流的监测 ◆集中式有、无绝缘移频自动闭塞区间移频发送器发送电压、电流、载频、低频，区间移频接收器轨入(主轨、小轨)电压，轨出 1 、轨出 2 电压、载频、低频，区间移频电缆模拟网络电缆侧发送电压、接收电压、发送电流监测。 ◆环境状态的模拟量温度、湿度、民用空调电压、电流、功率监测。 ◆防灾系统与列控系统分界口处接口直流电压监测。 ◆站(场)间联系线路直流电压、场间联系电压、自闭方向电路电压、区间监督电压监测。 2.开关量监测功能 ◆对按钮状态、控制台表示状态、关键继电器状态等开关量进行监测。 ◆列车信号主灯丝断丝状态监测。 ◆环境监控开关量监测。 ◆监测系统接口功能，满足对计算机联锁、列控中心、TDCS/ CTC、、智能电源屏、ZPW2000、有源应答器、道岔缺口等具有自诊断功能的信号设备，通过接口方式获取所需的状态信息和报警信息功能。 3.故障报警 监测系统根据设备故障性质产生三类报警和预警： ◆一级报警：涉及到行车安全的信息报警。 ◆二级报警：影响行车或设备正常工作的信息报警。 ◆三级报警：电气特性超限或其它报警。 ◆预警：根据电气特性变化趋势，设备状态及运用趋势等进行逻辑判断并预警。 4.特色功能 从故障捕捉转向异常、趋势分析 从单一的对设备故障进行捕捉转向全方位的对设备状态进行监控，当设备发生异常时通过声光报警通知维修人员对设备进行检修，防患于未然。（异常包括设备电气特性的突降、波动变化等。） ◆知识库系统的集中维护及分布升级 知识库系统包括设备的特征值、报警的逻辑等内容。知识库在电务段进行集中维...
