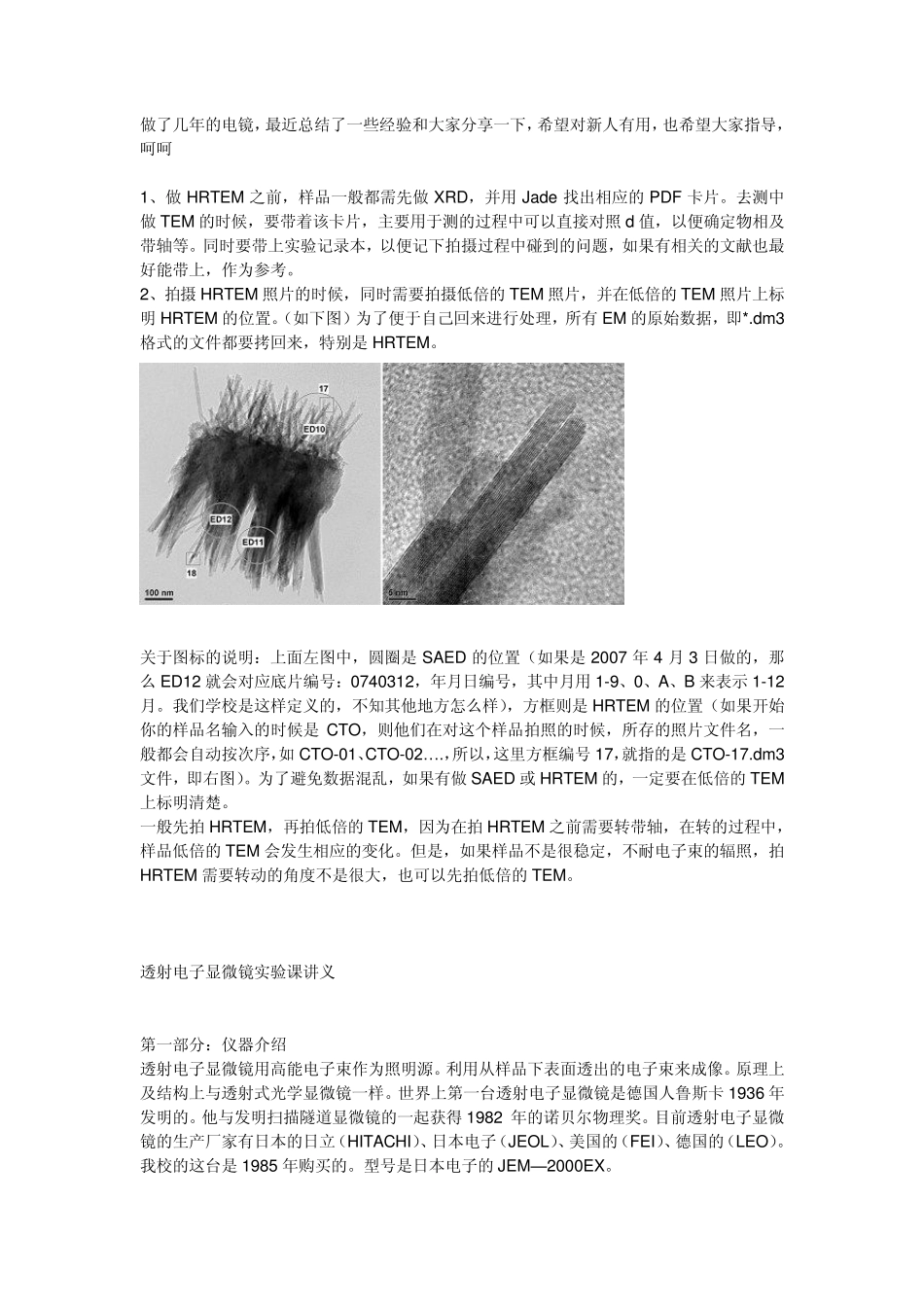

做了几年的电镜，最近总结了一些经验和大家分享一下，希望对新人有用，也希望大家指导，呵呵 1、做HRTEM 之前，样品一般都需先做XRD，并用Jade 找出相应的PDF 卡片。去测中做TEM 的时候，要带着该卡片，主要用于测的过程中可以直接对照 d 值，以便确定物相及带轴等。同时要带上实验记录本，以便记下拍摄过程中碰到的问题，如果有相关的文献也最好能带上，作为参考。 2、拍摄 HRTEM 照片的时候，同时需要拍摄低倍的TEM 照片，并在低倍的TEM 照片上标明 HRTEM 的位置。（如下图）为了便于自己回来进行处理，所有EM 的原始数据，即*.dm 3格式的文件都要拷回来，特别是 HRTEM。 关于图标的说明：上面左图中，圆圈是 SAED 的位置（如果是 2007 年4 月 3 日做的，那么 ED12 就会对应底片编号：0740312，年月日编号，其中月用1-9、0、A、B 来表示 1-12月。我们学校是这样定义的，不知其他地方怎么样），方框则是 HRTEM 的位置（如果开始你的样品名输入的时候是 CTO，则他们在对这个样品拍照的时候，所存的照片文件名，一般都会自动按次序，如 CTO-01、CTO-02… .，所以，这里方框编号 17，就指的是 CTO-17.dm 3文件，即右图）。为了避免数据混乱，如果有做SAED 或 HRTEM 的，一定要在低倍的TEM上标明清楚。 一般先拍 HRTEM，再拍低倍的TEM，因为在拍 HRTEM 之前需要转带轴，在转的过程中，样品低倍的TEM 会发生相应的变化。但是，如果样品不是很稳定，不耐电子束的辐照，拍HRTEM 需要转动的角度不是很大，也可以先拍低倍的TEM。 透射电子显微镜实验课讲义 第一部分：仪器介绍 透射电子显微镜用高能电子束作为照明源。利用从样品下表面透出的电子束来成像。原理上及结构上与透射式光学显微镜一样。世界上第一台透射电子显微镜是德国人鲁斯卡 1936 年发明的。他与发明扫描隧道显微镜的一起获得 1982 年的诺贝尔物理奖。目前透射电子显微镜的生产厂家有日本的日立（HITACHI）、日本电子（JEOL）、美国的（FEI）、德国的（LEO）。我校的这台是 1985 年购买的。型号是日本电子的JEM— 2000EX。 透射电子显微镜主要由电子光学系统、真空系统、电源系统（包括高压系统）、附件系统组成。电子光学系统一般就是指镜筒。从上到下依次为电子枪、聚光镜、样品台、物镜、中间镜、投影镜、荧光屏、照相室。 电子枪的功能是产生高速电子。它由灯丝（阴极，处于负高压，即加速电压）、栅极（电位比灯丝还要负几...
