储罐基础知识(正稿)

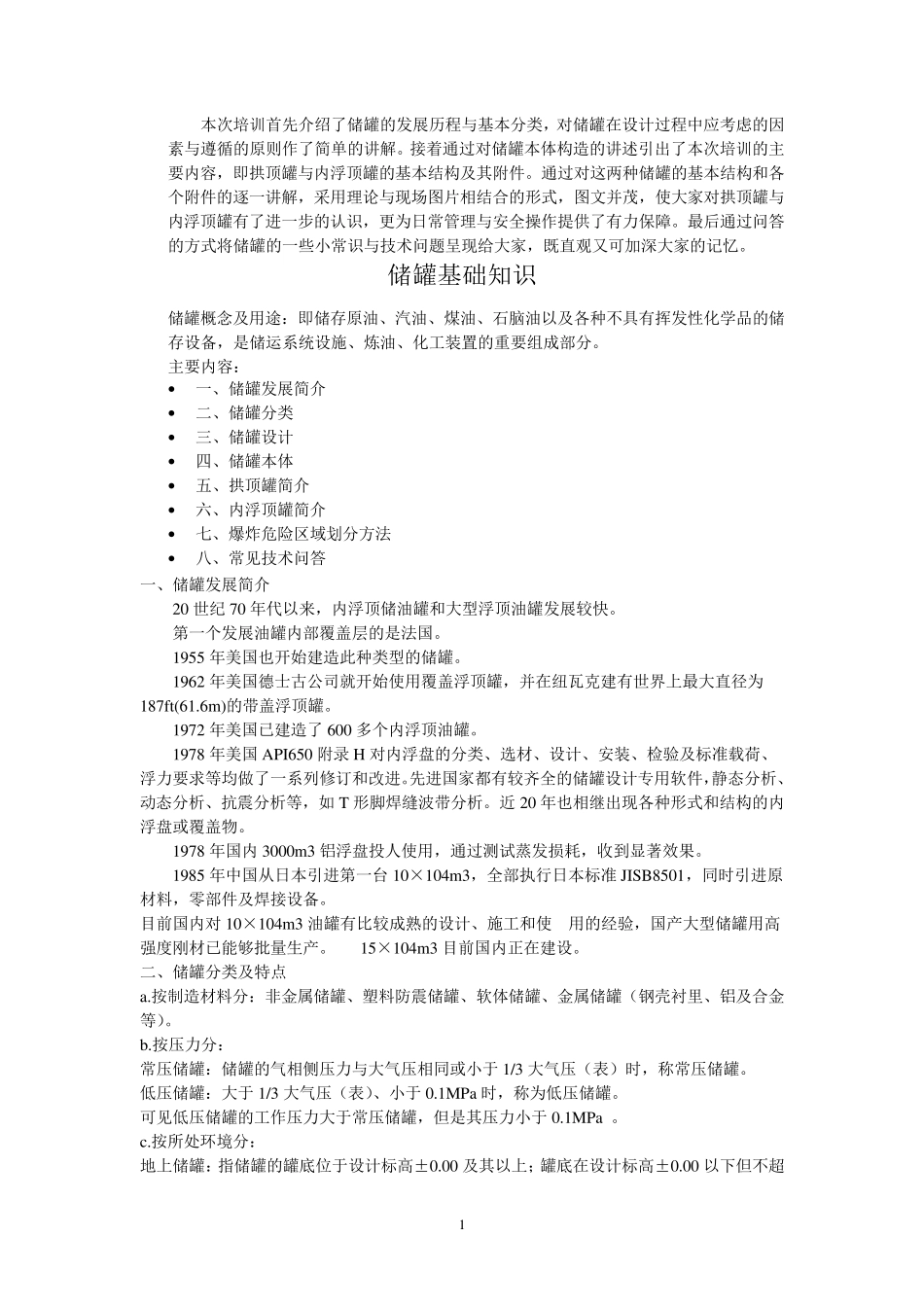

1 本次培训首先介绍了储罐的发展历程与基本分类，对储罐在设计过程中应考虑的因素与遵循的原则作了简单的讲解。接着通过对储罐本体构造的讲述引出了本次培训的主要内容，即拱顶罐与内浮顶罐的基本结构及其附件。通过对这两种储罐的基本结构和各个附件的逐一讲解，采用理论与现场图片相结合的形式，图文并茂，使大家对拱顶罐与内浮顶罐有了进一步的认识，更为日常管理与安全操作提供了有力保障。最后通过问答的方式将储罐的一些小常识与技术问题呈现给大家，既直观又可加深大家的记忆。 储罐基础知识 储罐概念及用途：即储存原油、汽油、煤油、石脑油以及各种不具有挥发性化学品的储存设备，是储运系统设施、炼油、化工装置的重要组成部分。 主要内容： • 一、储罐发展简介 • 二、储罐分类 • 三、储罐设计 • 四、储罐本体 • 五、拱顶罐简介 • 六、内浮顶罐简介 • 七、爆炸危险区域划分方法 • 八、常见技术问答 一、储罐发展简介 20 世纪70 年代以来，内浮顶储油罐和大型浮顶油罐发展较快。 第一个发展油罐内部覆盖层的是法国。 1955 年美国也开始建造此种类型的储罐。 1962 年美国德士古公司就开始使用覆盖浮顶罐，并在纽瓦克建有世界上最大直径为187ft(61.6m)的带盖浮顶罐。 1972 年美国已建造了 600 多个内浮顶油罐。 1978 年美国API650 附录H 对内浮盘的分类、选材、设计、安装、检验及标准载荷、浮力要求等均做了一系列修订和改进。先进国家都有较齐全的储罐设计专用软件，静态分析、动态分析、抗震分析等，如T 形脚焊缝波带分析。近20 年也相继出现各种形式和结构的内浮盘或覆盖物。 1978 年国内 3000m3 铝浮盘投人使用，通过测试蒸发损耗，收到显著效果。 1985 年中国从日本引进第一台10×104m3，全部执行日本标准JISB8501，同时引进原材料，零部件及焊接设备。 目前国内对 10×104m3 油罐有比较成熟的设计、施工和使 用的经验，国产大型储罐用高强度刚材已能够批量生产。 15×104m3 目前国内正在建设。 二、储罐分类及特点 a.按制造材料分：非金属储罐、塑料防震储罐、软体储罐、金属储罐（钢壳衬里、铝及合金等）。 b.按压力分： 常压储罐：储罐的气相侧压力与大气压相同或小于1/3 大气压（表）时，称常压储罐。 低压储罐：大于1/3 大气压（表）、小于0.1MPa 时，称为低压储罐。 可见低压储罐的工作压力大于常压储罐，但是其压力小于0.1MPa 。 c.按所处环境分： 地...
