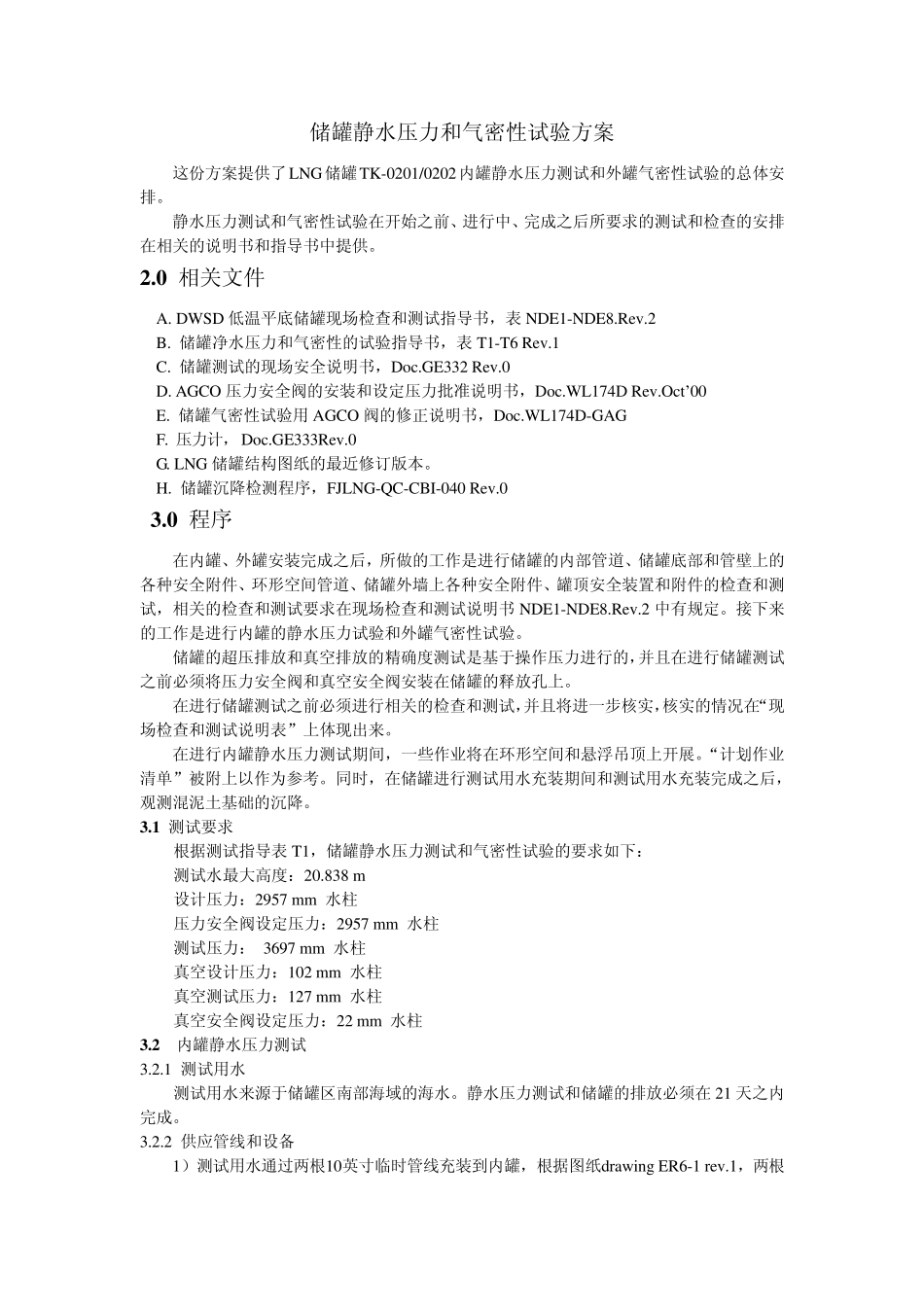

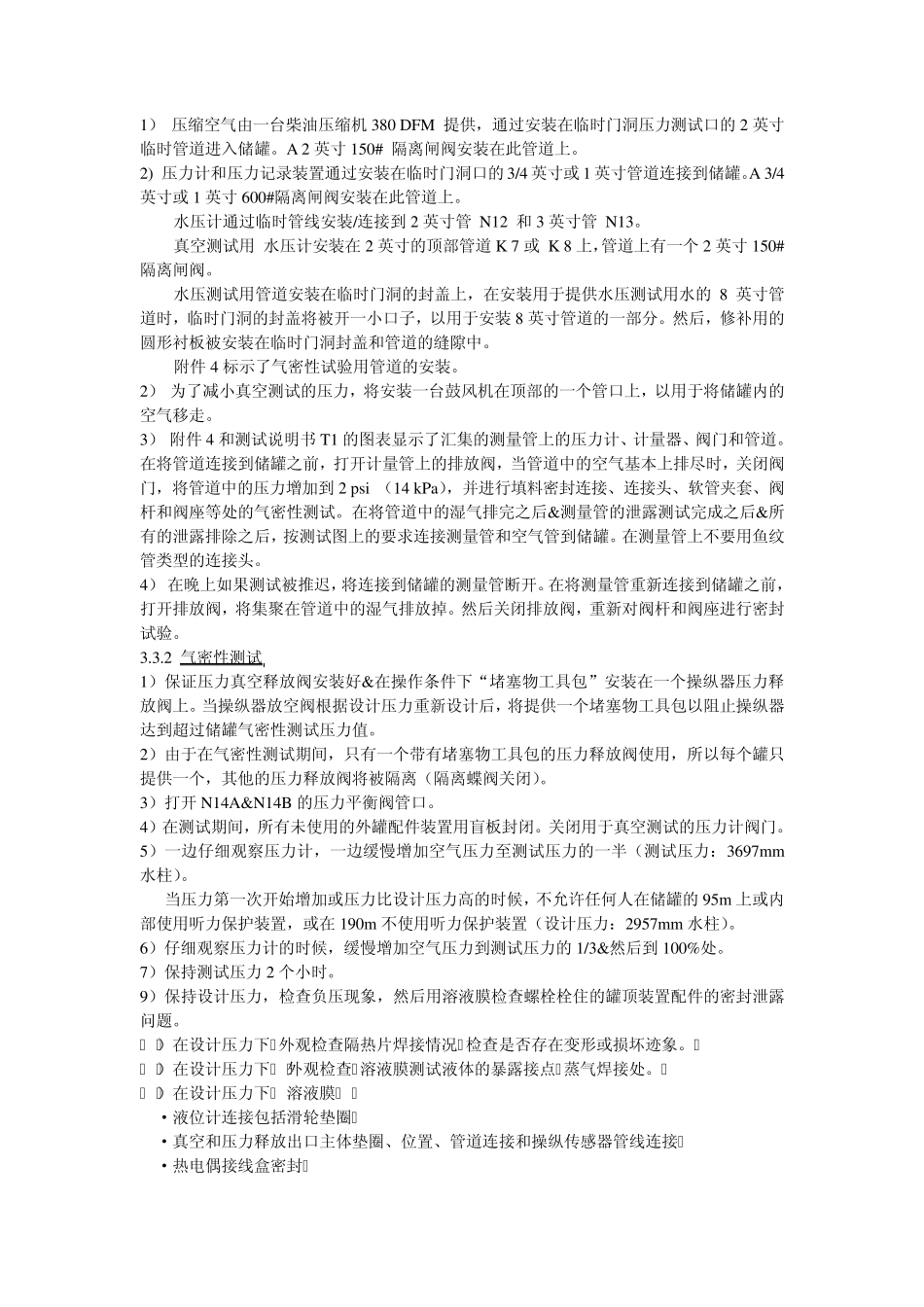

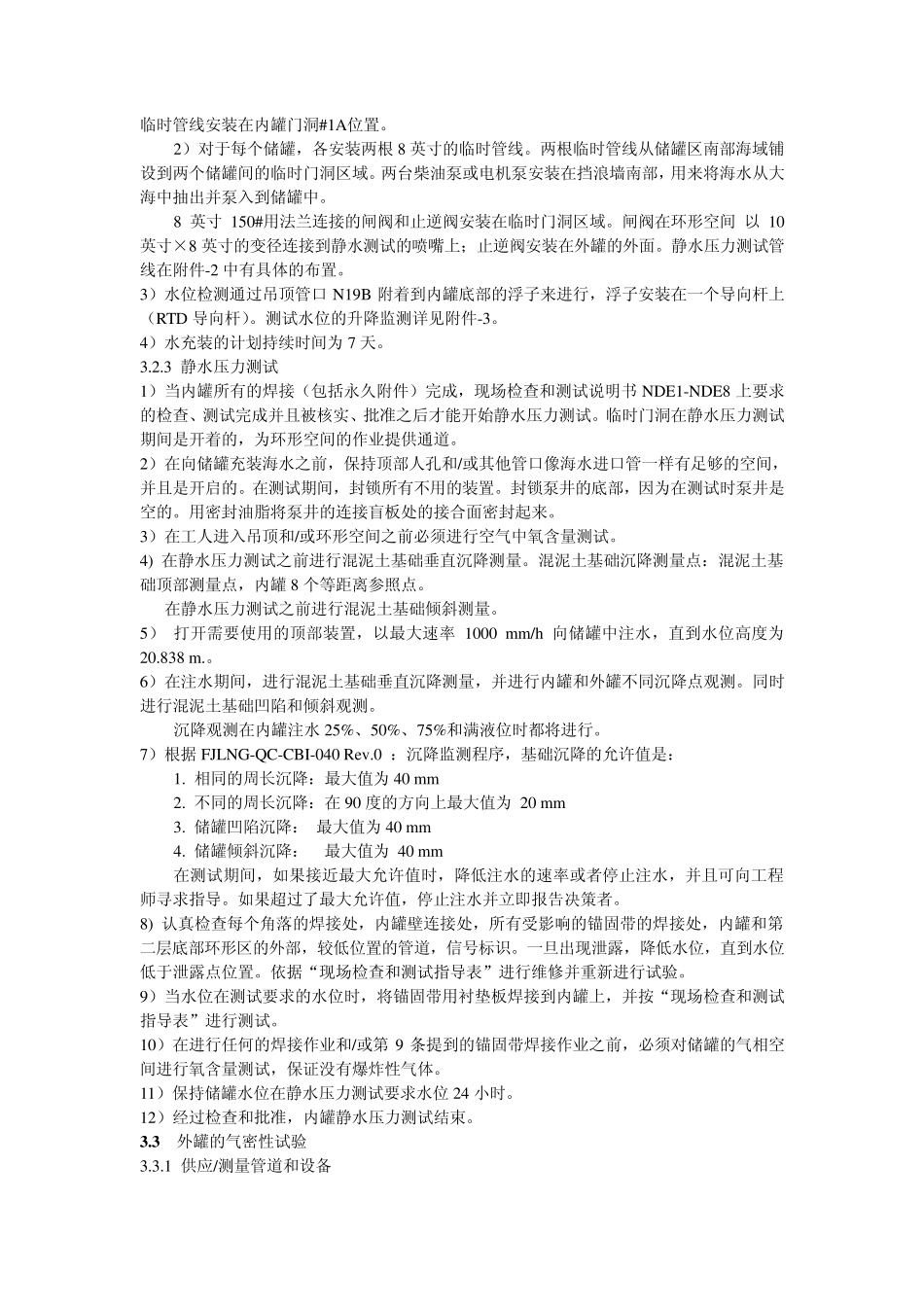

储罐静水压力和气密性试验方案 这份方案提供了LNG储罐TK-0201/0202内罐静水压力测试和外罐气密性试验的总体安排。 静水压力测试和气密性试验在开始之前、进行中、完成之后所要求的测试和检查的安排在相关的说明书和指导书中提供。 2 .0 相关文件 A. DWSD 低温平底储罐现场检查和测试指导书，表 NDE1-NDE8.Rev.2 B. 储罐净水压力和气密性的试验指导书，表 T1-T6 Rev.1 C. 储罐测试的现场安全说明书，Doc.GE332 Rev.0 D. AGCO 压力安全阀的安装和设定压力批准说明书，Doc.WL174D Rev.Oct’00 E. 储罐气密性试验用 AGCO 阀的修正说明书，Doc.WL174D-GAG F. 压力计，Doc.GE333Rev.0 G. LNG 储罐结构图纸的最近修订版本。 H. 储罐沉降检测程序，FJLNG-QC-CBI-040 Rev.0 3 .0 程序 在内罐、外罐安装完成之后，所做的工作是进行储罐的内部管道、储罐底部和管壁上的各种安全附件、环形空间管道、储罐外墙上各种安全附件、罐顶安全装置和附件的检查和测试，相关的检查和测试要求在现场检查和测试说明书 NDE1-NDE8.Rev.2 中有规定。接下来的工作是进行内罐的静水压力试验和外罐气密性试验。 储罐的超压排放和真空排放的精确度测试是基于操作压力进行的，并且在进行储罐测试之前必须将压力安全阀和真空安全阀安装在储罐的释放孔上。 在进行储罐测试之前必须进行相关的检查和测试，并且将进一步核实，核实的情况在“现场检查和测试说明表”上体现出来。 在进行内罐静水压力测试期间，一些作业将在环形空间和悬浮吊顶上开展。“计划作业清单”被附上以作为参考。同时，在储罐进行测试用水充装期间和测试用水充装完成之后，观测混泥土基础的沉降。 3 .1 测试要求 根据测试指导表 T1，储罐静水压力测试和气密性试验的要求如下： 测试水最大高度：20.838 m 设计压力：2957 mm 水柱 压力安全阀设定压力：2957 mm 水柱 测试压力： 3697 mm 水柱 真空设计压力：102 mm 水柱 真空测试压力：127 mm 水柱 真空安全阀设定压力：22 mm 水柱 3 .2 内罐静水压力测试 3.2.1 测试用水 测试用水来源于储罐区南部海域的海水。静水压力测试和储罐的排放必须在 21 天之内完成。 3.2.2 供应管线和设备 1）测试用水通过两根10英寸临时管线充装到内罐，根据图纸draw ing ER6-1 rev.1，两根临时管线安装在内罐门洞#1A位置。 2）对于每个储罐，各安装两根8 英寸的临时管线。两根临时管线从储罐区南...
