催化裂化装置操作规程确定版VIP专享

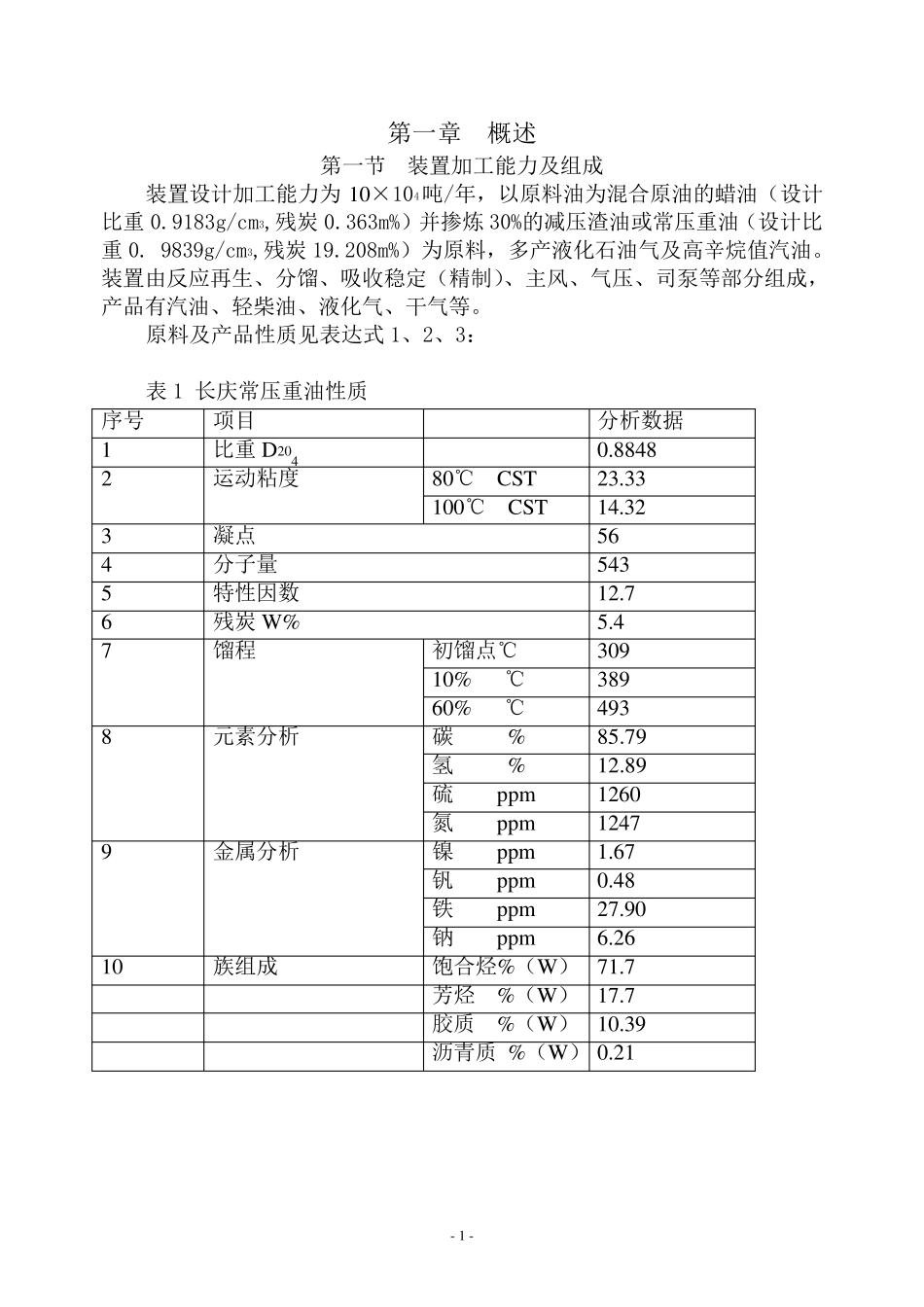

- 1 - 第一章 概述 第一节 装置加工能力及组成 装置设计加工能力为10×104吨/年，以原料油为混合原油的蜡油（设计比重 0.9183g/cm3,残炭 0.363m%）并掺炼 30%的减压渣油或常压重油（设计比重 0. 9839g/cm3,残炭 19.208m%）为原料，多产液化石油气及高辛烷值汽油。装置由反应再生、分馏、吸收稳定（精制）、主风、气压、司泵等部分组成，产品有汽油、轻柴油、液化气、干气等。 原料及产品性质见表达式 1、2、3： 表 1 长庆常压重油性质 序号 项目 分析数据 1 比重 D204 0.8848 2 运动粘度 80℃ CST 23.33 100℃ CST 14.32 3 凝点 56 4 分子量 543 5 特性因数 12.7 6 残炭 W% 5.4 7 馏程 初馏点℃ 309 10% ℃ 389 60% ℃ 493 8 元素分析 碳 % 85.79 氢 % 12.89 硫 ppm 1260 氮 ppm 1247 9 金属分析 镍 ppm 1.67 钒 ppm 0.48 铁 ppm 27.90 钠 ppm 6.26 10 族组成 饱合烃%（W） 71.7 芳烃 %（W） 17.7 胶质 %（W） 10.39 沥青质 %（W） 0.21 - 2 - 表2 宝丰洪城常压重油性质 分析项目 分析结果 分析项目 分析结果 密度(20℃) Kg/m3 942.7 Fe(mg/L) 16.3 馏程 HK ℃ 228 Ni(mg/L) 13.0 10% ℃ 452 Cu(mg/L) 0.7 20% ℃ 472 V(mg/L) 11.2 30% ℃ 494 Na(mg/L) 55.1 34% ℃ 500 残炭% 10.1 总馏出量(ml) 35 硫含量% 0.15 酸度,mgKOH/100ml / 水溶性酸或碱 / 水分% 痕迹 表3 汽油、轻柴油性质（预测值） 序号 项目 数据 汽油 轻柴油 1 比重g/cm3 0.750 0.91 2 粘度（20℃）mm2/s 4.119 3 溴价 gBr/100ml 67.4 9.3 4 凝点℃ -16 5 辛烷值 RON/MON 91/80 6 十六烷值指数 ~23 7 实际胶质mg/100ml 4 <60 8 诱导期 min >485 9 腐蚀（50℃ 3h 铜片） 合格 10 馏程 HK ℃ 39 210 10% ℃ 67 236 30% ℃ 93 249 50% ℃ 119 266 70% ℃ 145 283 90% ℃ 173 301 95% ℃ 185 309 KK 205 324 - 3 - 表4 干气、液化气组成（预测值） 序号 组分 干气，v% 液化石油气，v% 备注 1 H2 21.83 2 N2 9.91 3 H2O 0.71 0.04 4 CO2 2.26 5 O2 0.38 6 H2S 3.5 1.8 7 C10 31.42 8 C20 12.86 0.24 9 C2= 15.35 0.01 10 C30 0.12 11.230 11 C3= 1.39 33 12 nC40 0.01 5.22 13 iC40 0.02 ...
