元器件封装知识

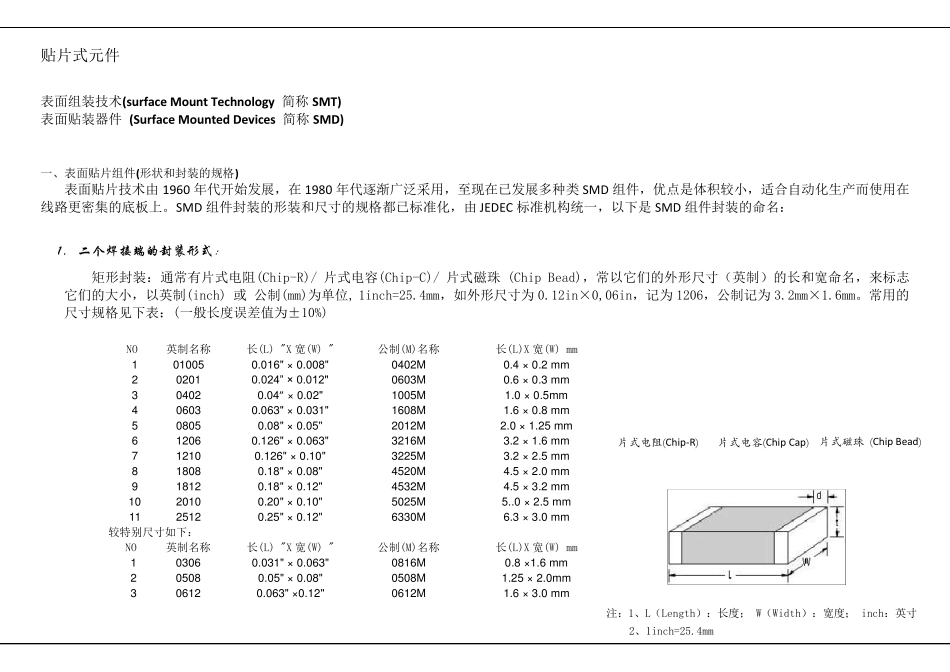

贴片式元件 表面组装技术(surface Mount Technology 简称SMT) 表面贴装器件 (Surface Mounted Devices 简称SMD) 一、表面贴片组件(形状和封装的规格) 表面贴片技术由1960 年代开始发展，在1980 年代逐渐广泛采用，至现在已发展多种类SMD 组件，优点是体积较小，适合自动化生产而使用在线路更密集的底板上。SMD 组件封装的形装和尺寸的规格都已标准化，由JEDEC 标准机构统一，以下是SMD 组件封装的命名： 1． 二 个 焊 接 端 的 封 装 形 式 ： 矩形封装：通常有片式电阻(Chip-R)/ 片式电容(Chip-C)/ 片式磁珠 (Chip Bead)，常以它们的外形尺寸（英制）的长和宽命名，来标志它们的大小，以英制(inch) 或 公制(mm)为单位, 1inch=25.4mm，如外形尺寸为0.12in×0,06in，记为1206，公制记为3.2mm×1.6mm。常用的尺寸规格见下表：(一般长度误差值为±10%) NO 英制名称 长(L) "X 宽(W) " 公制(M)名称 长(L)X 宽(W) mm 1 01005 0.016" × 0.008" 0402M 0.4 × 0.2 mm 2 0201 0.024” × 0.012" 0603M 0.6 × 0.3 mm 3 0402 0.04” × 0.02" 1005M 1.0 × 0.5mm 4 0603 0.063" × 0.031" 1608M 1.6 × 0.8 mm 5 0805 0.08" × 0.05" 2012M 2.0 × 1.25 mm 6 1206 0.126" × 0.063" 3216M 3.2 × 1.6 mm 7 1210 0.126" × 0.10" 3225M 3.2 × 2.5 mm 8 1808 0.18" × 0.08" 4520M 4.5 × 2.0 mm 9 1812 0.18" × 0.12" 4532M 4.5 × 3.2 mm 10 2010 0.20" × 0.10" 5025M 5..0 × 2.5 mm 11 2512 0.25" × 0.12" 6330M 6.3 × 3.0 mm 较特别尺寸如下： NO 英制名称 长(L) "X 宽(W) " 公制(M)名称 长(L)X 宽(W) mm 1 0306 0.031" × 0.063" 0816M 0.8 ×1.6 mm 2 0508 0.05" × 0.08" 0508M 1.25 × 2.0mm 3 0612 0.063" ×0.12" 0612M 1.6 × 3.0 mm 注：1、L（Length）：长度； W（Width）：宽度； inch：英寸2、1inch=25.4mm 片 式 电 阻 (Chip-R) 片 式 磁 珠 (Chip Bead) 片 式 电 容 (Chip Cap) M ELF 封装：MELF(是Metal Electrical Face 的简称) 圆柱体的封装形式，通常有晶 圆 电 阻 (Melf-R) /贴 式 电 感 (Melf Indu ctors) /贴 式 二 极 管 (Melp Diodes ): NO 工业命名 公制(M)名称 ...
