光伏区接地网施工方案

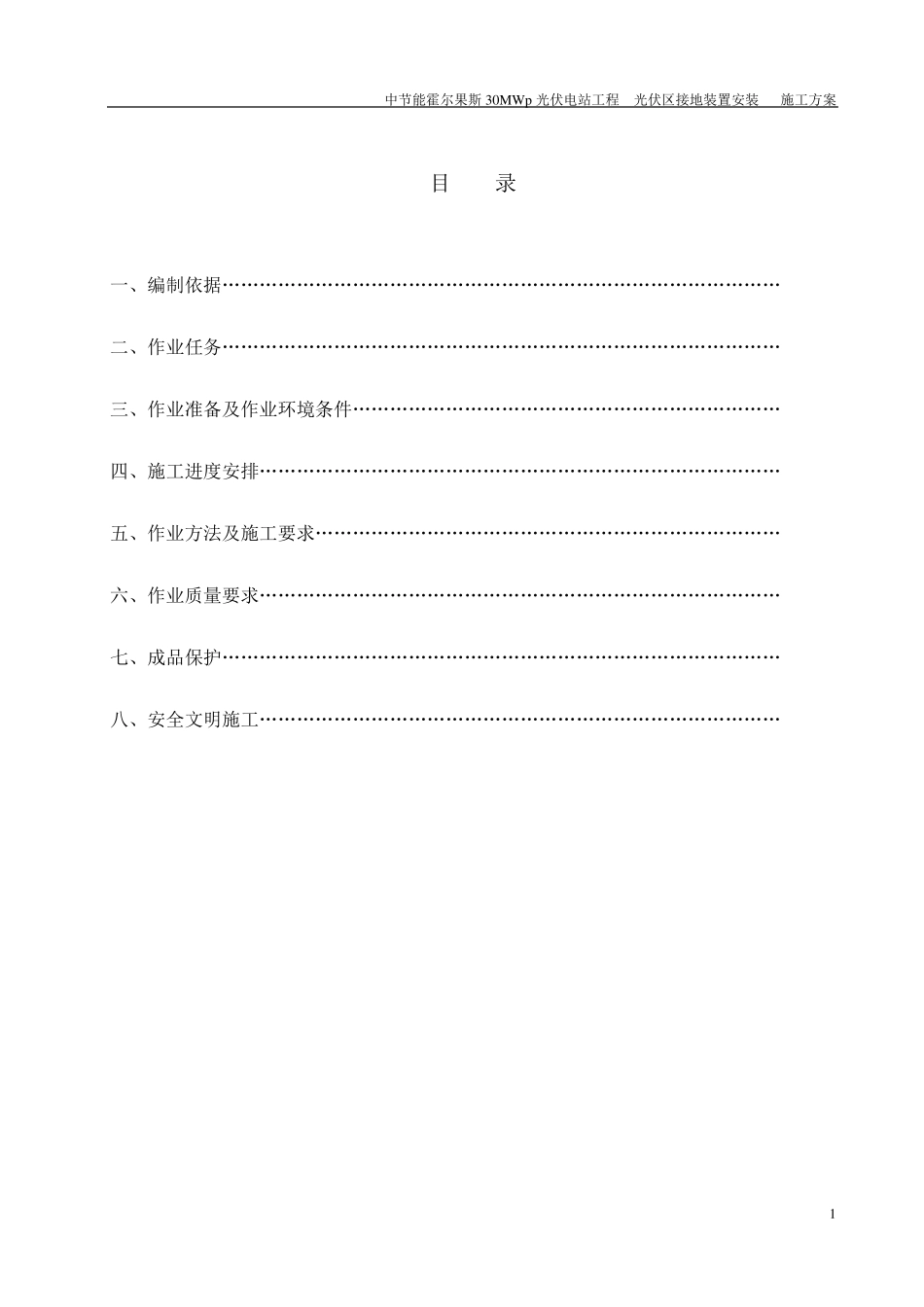

光伏区接地网施工方案_第1页
1/8
光伏区接地网施工方案_第2页
2/8
光伏区接地网施工方案_第3页
3/8
中节能霍尔果斯30MWp光伏电站工程>>光伏区接地装置安装>>>施工方案 1 目 录 一、编制依据……………………………………………………………………………… 二、作业任务……………………………………………………………………………… 三、作业准备及作业环境条件…………………………………………………………… 四、施工进度安排………………………………………………………………………… 五、作业方法及施工要求………………………………………………………………… 六、作业质量要求………………………………………………………………………… 七、成品保护……………………………………………………………………………… 八、安全文明施工………………………………………………………………………… 中 节 能 霍 尔 果 斯 30MWp光 伏 电 站 工 程 >>光 伏 区 接 地 装 置 安 装 >>>施 工 方 案 2 光 伏 区 接 地 网 施 工 方 案 一 、 编 制 依 据 1.1 湖 北 省 电 力 勘 测 计 院 关 于 中 节 能 霍 尔 果 斯 30MWp 光 伏 电 站 工 程 《 霍 尔 果 斯 光 伏 场区 防 雷 接 地 D0304》 图 册 ; 1.2 DL/T 5161.6 《 接 地 装 置 施 工 质 量 检 验 及 评 定 规 程 》 1.3 GB50169-2006《 接 地 装 置 施 工 及 验 收 规 范 》 1.4 GB50150-2006《 电 气 装 置 安 装 工 程 电 气 设 备 交 接 试 验 标 准 》 1.5 《 职 业 安 全 健 康 与 环 境 管 理 规 程 》 1.6《 》 二 、 作 业 任 务 2.1 工 程 概 况 及 作 业 范 围 中 节 能 霍 尔 果 斯 30MWp光 伏 电 站 工 程 选 址 新 疆 维 吾 尔 自 治 区 霍 城 县 新 疆 生 产 建 设 兵 团第 四 师 六 十 三 团 团 部 东 侧 隔 壁 荒 滩 上 , 由 于 地 质 特 殊 , 光 伏 站 区 主 接 地 网 由 水 平 接 地 极 和垂 直 接 地 极 组 成 , 其 中 水 平 接 地 极 为 -60*6热 镀 锌 扁钢, 沿光 伏 区 围 栏内1米位置 敷设 , 埋深为 户外地 平 面-1.2米, 垂 直 接 地 极 采用∠50*50*5的热 镀 锌 角钢, 长度定 为 2.5米每根。站 区 逆变器及 箱变设 置 30个局部 复...
