光伏发电支架组件安装

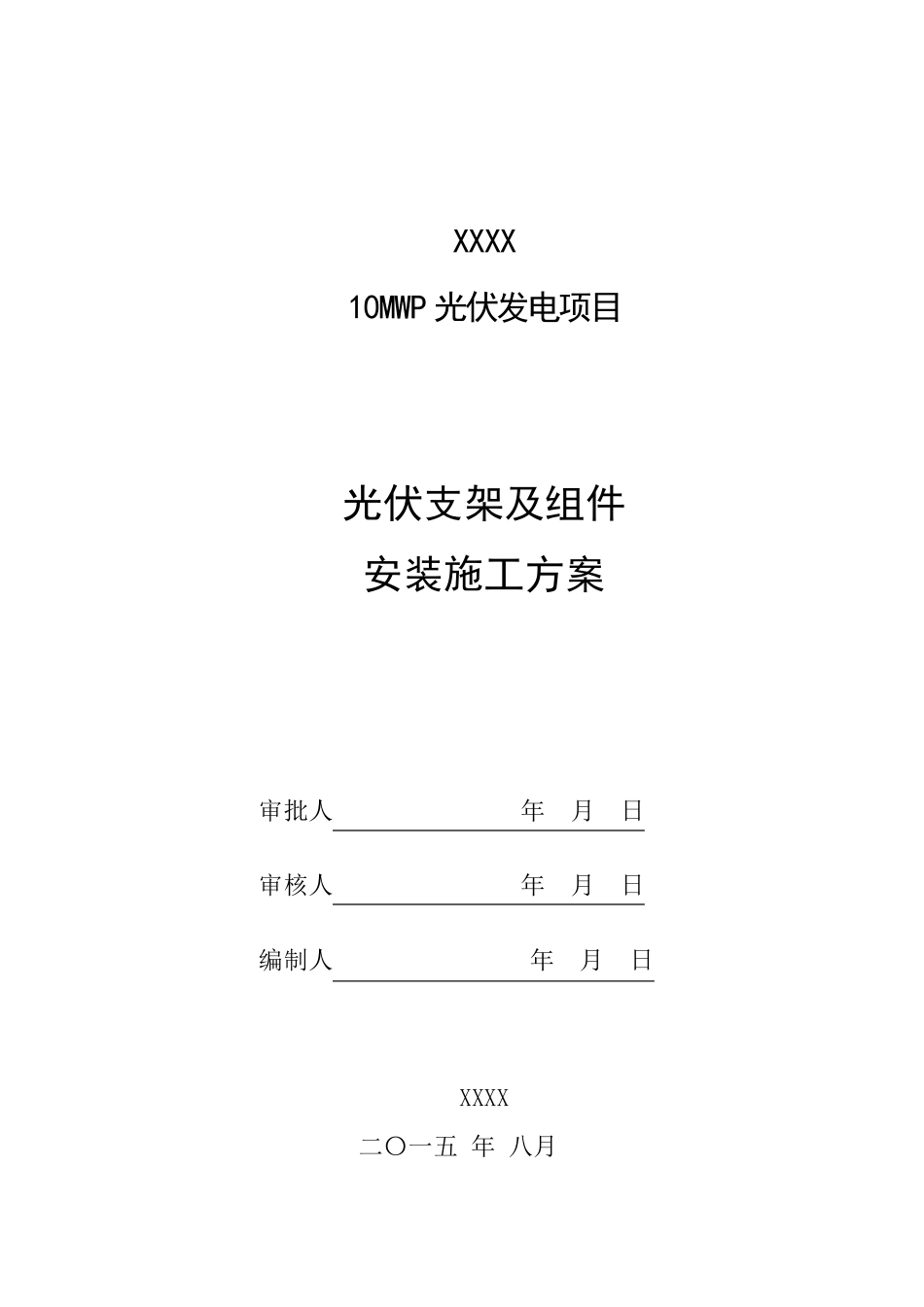

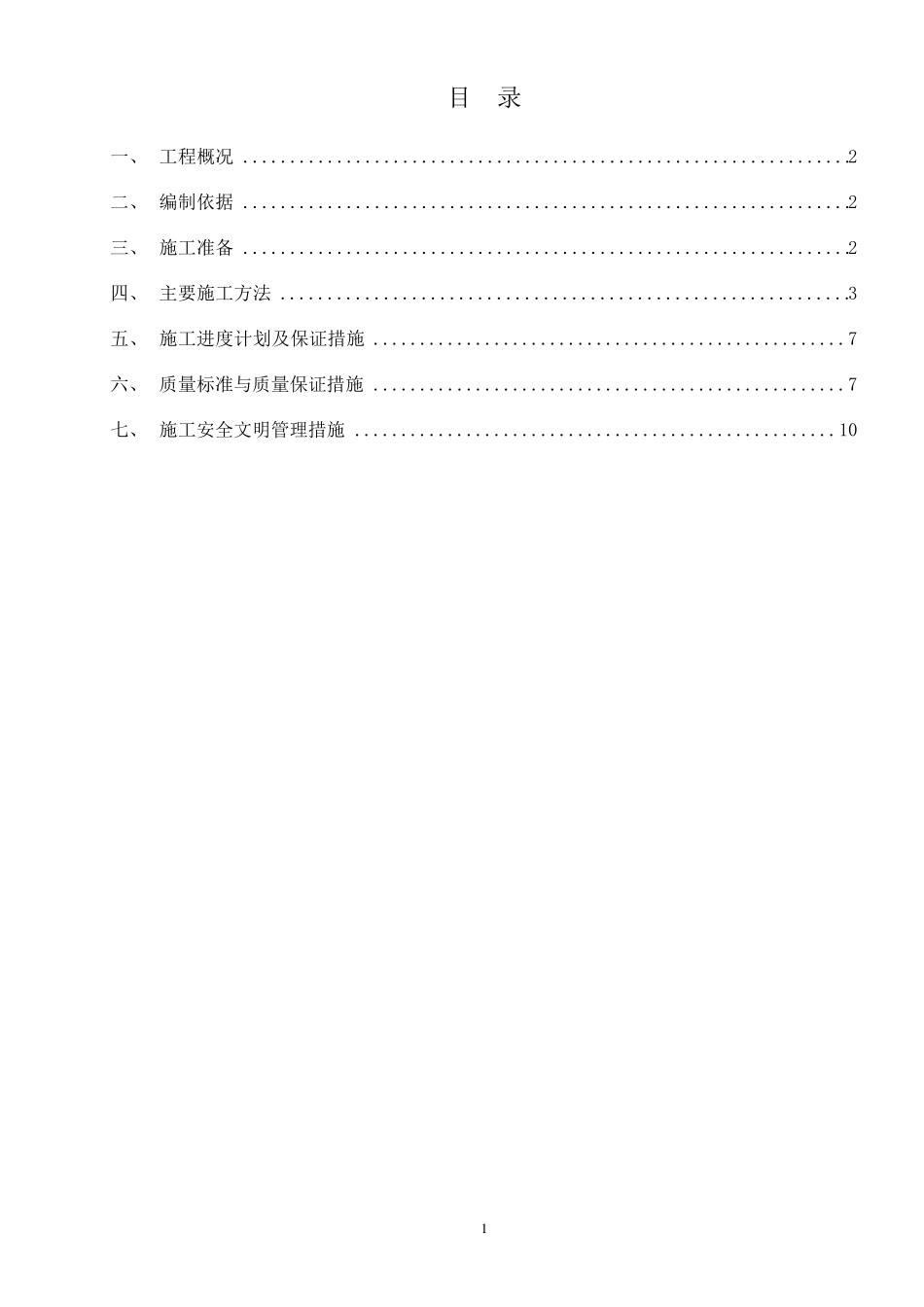

XXXX 10MWP 光伏发电项目 光伏支架及组件 安装施工方案 审批人 年 月 日 审核人 年 月 日 编制人 年 月 日 XXXX 二〇一五 年 八月 1 目 录 一、 工程概况 ................................................................. 2 二、 编制依据 ................................................................. 2 三、 施工准备 ................................................................. 2 四、 主要施工方法 ............................................................. 3 五、 施工进度计划及保证措施 ................................................... 7 六、 质量标准与质量保证措施 ................................................... 7 七、 施工安全文明管理措施 .................................................... 10 2 一、工程概况 本工程共 5MWp 的支架及光伏板安装，每 MWp 安装 110 组光伏板支架，共计 550 组光伏板支架。每组支架安装 40 块光伏板，共计 22000 块光伏板。 光伏板支架采用钢结构镀锌件通过螺栓进行连接，光伏板通过压块进行压接施工。 二、编制依据 1、《光伏发电站施工规范》（GB50794-2012）； 2、《光伏发电站验收规范》（GB50794-2012）； 3、《钢结构工程施工质量验收规范》(GB50505-2001)； 3、支架及组件安装说明书； 4、光伏支架及组件安装施工图 三、施工准备 3.1 施工现场准备 1、认真熟悉图纸，熟悉设计交底和图纸会审纪要，了解设计的具体意图、所使用的规范、规程等，熟悉操作规程和具体施工方法。 2、安装支架和光伏组件所用工具、机械均已配备齐全。 3、现场进行样板引路，试安装一组，安装完毕后，请甲方及监理验收，合格后方可大面积开始安装，安装要求同样板一致。 3.2 技术准备 1、收到施工图后，及时组织施工图会审。 2、组织相关人员认真学习支架说明书，召开技术专题会议，将安装问题暴露出来，集中解决，以便顺利进行大面积施工。 3、针对项目部各施工区域工长及安装施工队 带 班 进行技术交底。 3.3 机械、劳 动 力 投 入 计划 光伏支架和组件安装拟 投 入 人力 40 人左 右 （高 峰 ），根 据工程的进展 情 况，可灵 活 增 减人数 。主 要用工体现在 光伏支架和光伏组件运 输 、安装上 ，人数 不 够 用普 工补 充 ，普 工主 要...
