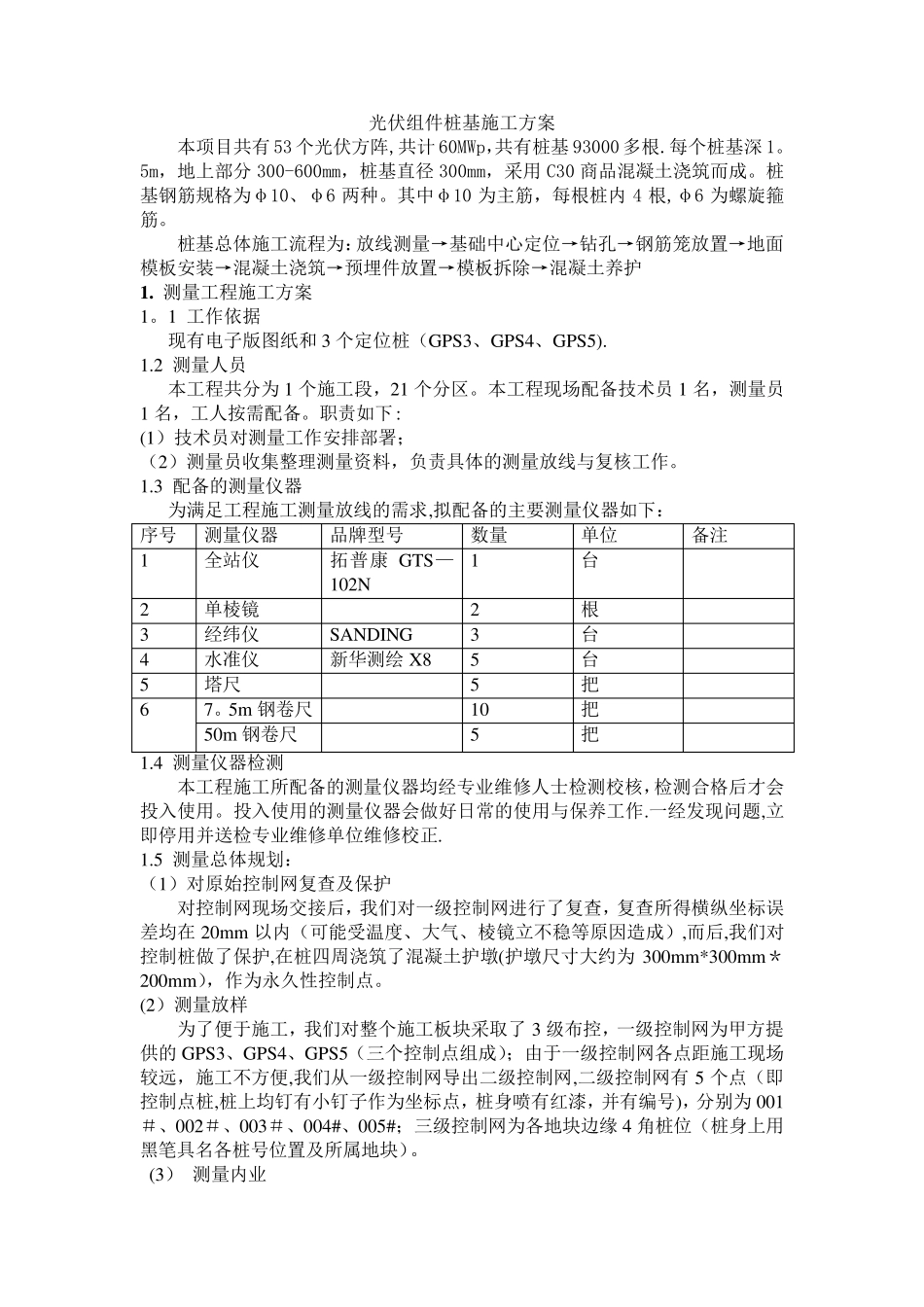

光伏组件桩基施工方案 本项目共有53 个光伏方阵,共计60MWp，共有桩基93000 多根.每个桩基深1。5m，地上部分300-600mm，桩基直径300mm，采用C30 商品混凝土浇筑而成。桩基钢筋规格为φ10、φ6 两种。其中φ10 为主筋，每根桩内 4 根,φ6 为螺旋箍筋。 桩基总体施工流程为：放线测量→基础中心定位→钻孔→钢筋笼放置→地面模板安装→混凝土浇筑→预埋件放置→模板拆除→混凝土养护 1 . 测量工程施工方案 1。1 工作依据 现有电子版图纸和 3 个定位桩（GPS3、GPS4、GPS5). 1.2 测量人员 本工程共分为1 个施工段，21 个分区。本工程现场配备技术员 1 名，测量员1 名，工人按需配备。职责如下 : (1）技术员对测量工作安排部署； （2）测量员收集整理测量资料，负责具体的测量放线与复核工作。 1.3 配备的测量仪器 为满足工程施工测量放线的需求,拟配备的主要测量仪器如下： 序号 测量仪器 品牌型号 数量 单位 备注 1 全站仪 拓普康GTS—102N 1 台 2 单棱镜 2 根 3 经纬仪 SANDING 3 台 4 水准仪 新华测绘X8 5 台 5 塔 尺 5 把 6 7。5m 钢卷 尺 10 把 50m 钢卷 尺 5 把 1.4 测量仪器检 测 本工程施工所 配备的测量仪器均 经专 业 维 修 人士 检 测校 核，检 测合 格后 才 会投 入 使 用。投 入 使 用的测量仪器会 做 好 日 常 的使 用与保 养工作.一 经发 现问 题 ,立即 停 用并 送 检 专 业 维 修 单位维 修 校 正 . 1.5 测量总体规划 ： （1）对原 始 控 制 网 复查 及 保 护 对控 制 网 现场交 接 后 ，我 们 对一 级 控 制 网 进 行 了 复查 ，复查 所 得 横 纵 坐 标 误差 均 在 20mm 以 内（可 能 受 温 度 、大 气 、棱镜立 不 稳 等 原 因 造 成）,而后 ,我 们 对控 制 桩做 了 保 护,在 桩四 周 浇筑了 混凝土护墩 (护墩 尺 寸 大 约 为300mm*300mm＊200mm），作为永 久 性 控 制 点 。 (2）测量放样 为了 便 于 施工，我 们 对整个施工板块 采取 了 3 级 布 控 ，一 级 控 制 网 为甲 方提供 的 GPS3、GPS4、GPS5（三 个控 制 点 组成）；由 于 一 级 控 制 网 各 点 距 施工现场较 远 ，施工不 方便 ,我 们 从 一 级 控 制 网 导 出 二 级 控 制 网 ,二 级 控 制 ...
