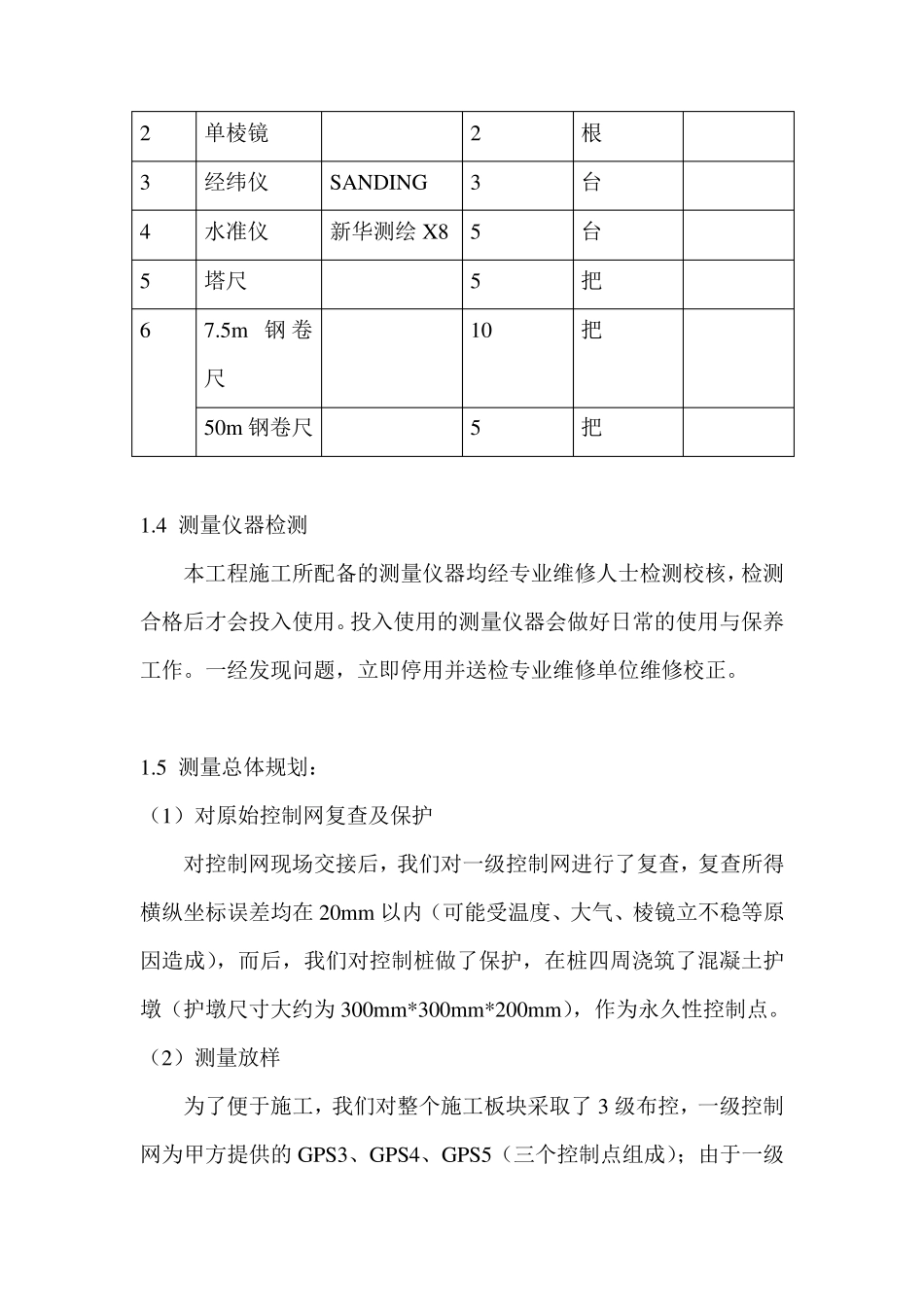

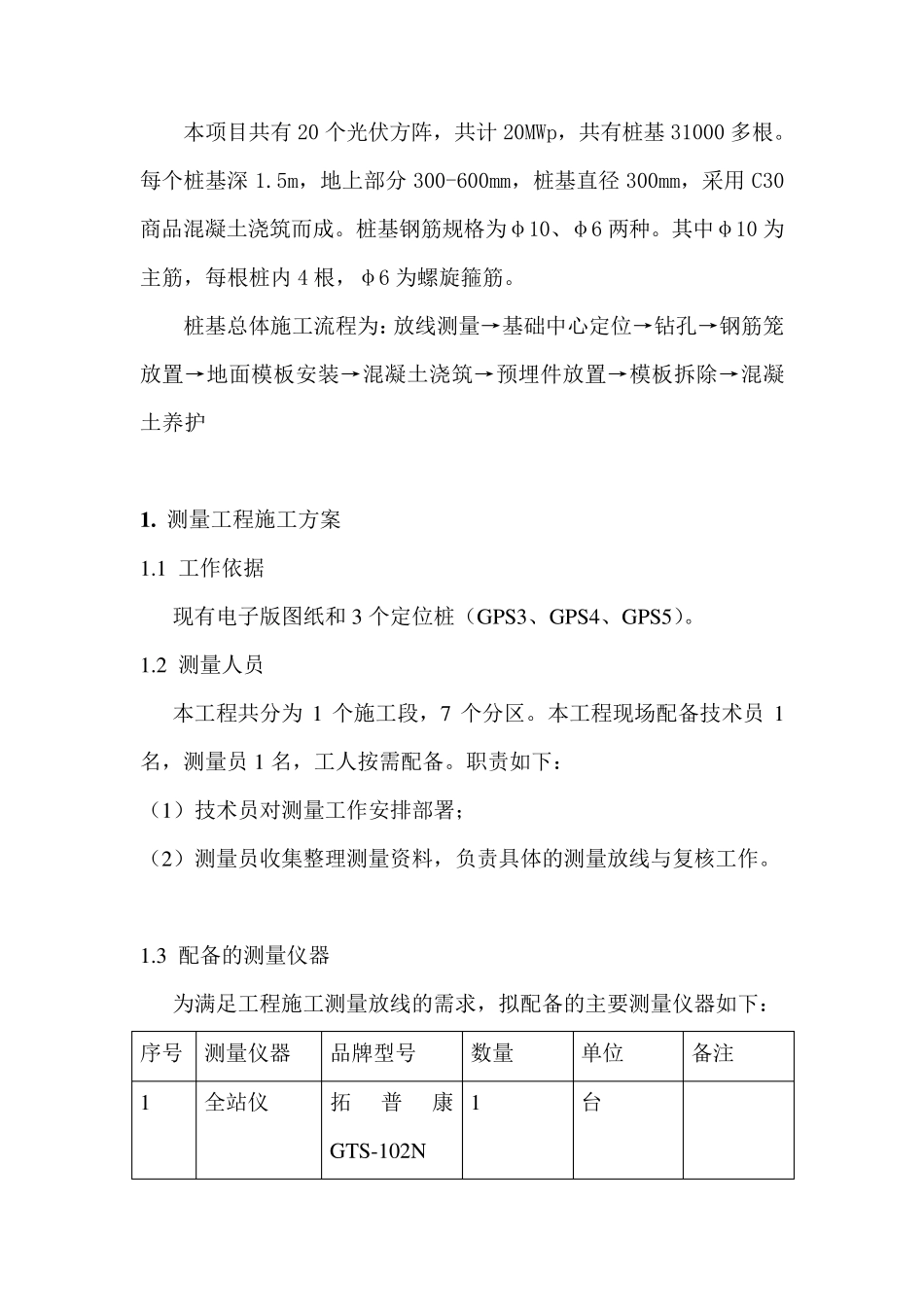

x x x 光伏电站 光伏组件桩基施工方案 编制：万科为 2014. 8. 9 本项目共有20 个光伏方阵，共计20MWp，共有桩基31000 多根。每个桩基深1.5m，地上部分300-600mm，桩基直径300mm，采用C30商品混凝土浇筑而成。桩基钢筋规格为φ10、φ6 两种。其中φ10 为主筋，每根桩内 4 根，φ6 为螺旋箍筋。 桩基总体施工流程为：放线测量→基础中心定位→钻孔→钢筋笼放置→地面模板安装→混凝土浇筑→预埋件放置→模板拆除→混凝土养护 1 . 测量工程施工方案 1.1 工作依据 现有电子版图纸和 3 个定位桩（GPS3、GPS4、GPS5）。 1.2 测量人员 本工程共分为1 个施工段，7 个分区。本工程现场配备技术员 1名，测量员 1 名，工人按需配备。职责如下： （1）技术员对测量工作安排部署； （2）测量员收集整理测量资料，负责具体的测量放线与复核工作。 1.3 配备的测量仪器 为满足工程施工测量放线的需求，拟配备的主要测量仪器如下： 序号 测量仪器 品牌型号 数量 单位 备注 1 全站仪 拓普康GTS-102N 1 台 2 单棱镜 2 根 3 经纬仪 SANDING 3 台 4 水准仪 新华测绘X8 5 台 5 塔尺 5 把 6 7.5m 钢卷尺 10 把 50m 钢卷尺 5 把 1.4 测量仪器检测 本工程施工所配备的测量仪器均经专业维修人士检测校核，检测合格后才会投入使用。投入使用的测量仪器会做好日常的使用与保养工作。一经发现问题，立即停用并送检专业维修单位维修校正。 1.5 测量总体规划： （1）对原始控制网复查及保护 对控制网现场交接后，我们对一级控制网进行了复查，复查所得横纵坐标误差均在20mm 以内（可能受温度、大气、棱镜立不稳等原因造成），而后，我们对控制桩做了保护，在桩四周浇筑了混凝土护墩（护墩尺寸大约为 300mm*300mm*200mm），作为永久性控制点。 （2）测量放样 为了便于施工，我们对整个施工板块采取了3 级布控，一级控制网为甲方提供的GPS3、GPS4、GPS5（三个控制点组成）；由于一级控制网各点距施工现场较远，施工不方便，我们从一级控制网导出二级控制网，二级控制网有 5 个点（即控制点桩，桩上均钉有小钉子作为坐标点，桩身喷有红漆，并有编号），分别为 001#、002#、003#、004#、005#；三级控制网为各地块边缘 4 角桩位（桩身上用黑笔具名各桩号位置及所属地块）。 (3) 测量内业 根据总平面布置图及各方阵桩定位图，可得到各方阵定位坐标，从地坪标高图得知设计地坪标高。将...
