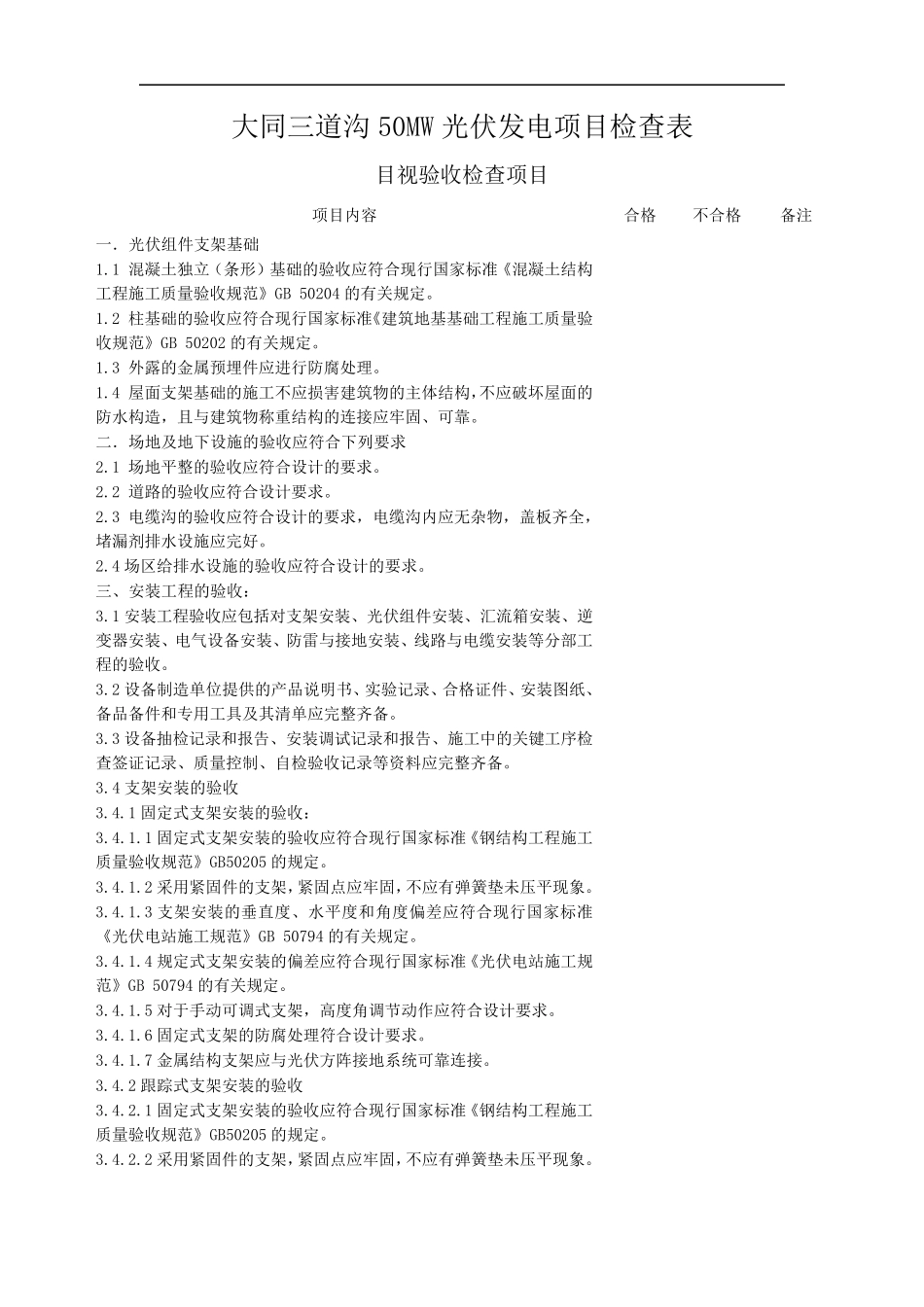

大同三道沟50MW 光伏发电项目检查表目视验收检查项目项目内容合格不合格备注一．光伏组件支架基础1.1 混凝土独立（条形）基础的验收应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204 的有关规定。1.2 柱基础的验收应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202 的有关规定。1.3 外露的金属预埋件应进行防腐处理。1.4 屋面支架基础的施工不应损害建筑物的主体结构，不应破坏屋面的防水构造，且与建筑物称重结构的连接应牢固、可靠。二．场地及地下设施的验收应符合下列要求2.1 场地平整的验收应符合设计的要求。2.2 道路的验收应符合设计要求。2.3 电缆沟的验收应符合设计的要求，电缆沟内应无杂物，盖板齐全，堵漏剂排水设施应完好。2.4 场区给排水设施的验收应符合设计的要求。三、安装工程的验收：3.1 安装工程验收应包括对支架安装、光伏组件安装、汇流箱安装、逆变器安装、电气设备安装、防雷与接地安装、线路与电缆安装等分部工程的验收。3.2 设备制造单位提供的产品说明书、实验记录、合格证件、安装图纸、备品备件和专用工具及其清单应完整齐备。3.3 设备抽检记录和报告、安装调试记录和报告、施工中的关键工序检查签证记录、质量控制、自检验收记录等资料应完整齐备。3.4 支架安装的验收3.4.1 固定式支架安装的验收：3.4.1.1 固定式支架安装的验收应符合现行国家标准《钢结构工程施工质量验收规范》GB50205 的规定。3.4.1.2 采用紧固件的支架，紧固点应牢固，不应有弹簧垫未压平现象。3.4.1.3 支架安装的垂直度、水平度和角度偏差应符合现行国家标准《光伏电站施工规范》GB 50794 的有关规定。3.4.1.4 规定式支架安装的偏差应符合现行国家标准《光伏电站施工规范》GB 50794 的有关规定。3.4.1.5 对于手动可调式支架，高度角调节动作应符合设计要求。3.4.1.6 固定式支架的防腐处理符合设计要求。3.4.1.7 金属结构支架应与光伏方阵接地系统可靠连接。3.4.2 跟踪式支架安装的验收3.4.2.1 固定式支架安装的验收应符合现行国家标准《钢结构工程施工质量验收规范》GB50205 的规定。3.4.2.2 采用紧固件的支架，紧固点应牢固，不应有弹簧垫未压平现象。3.4.2.3 当跟踪式支架工作在手动模式下时，手动动作应符合设计要求。3.4.2.4 具有限位手动模式的跟踪式支架限位手动动作应符合设计要求。3.4.2.5 自动模式动作应符合设计要求。3.4.2.6 过光照强度保护应符合设计要求。3....
