光伏逆变器回路图

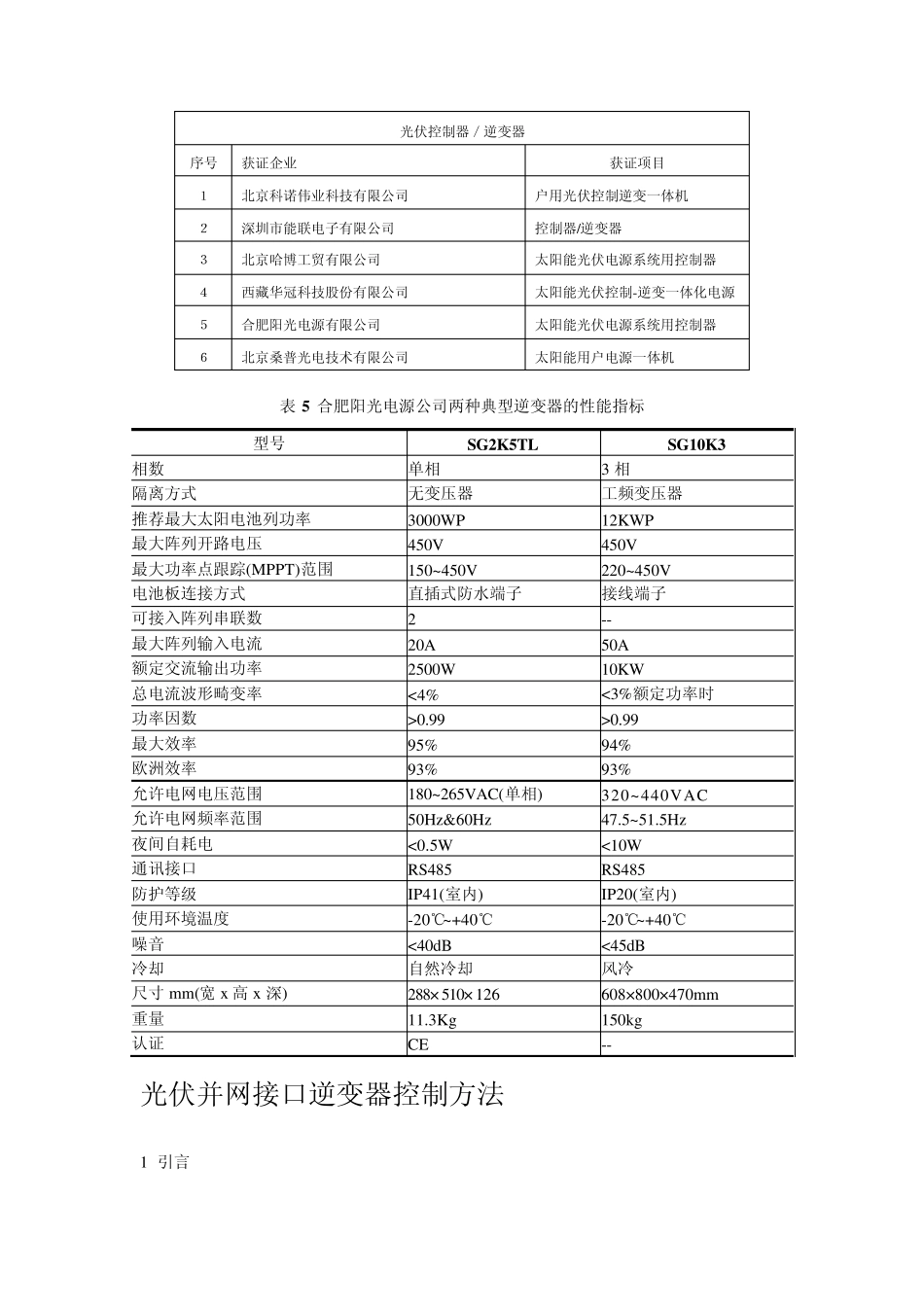

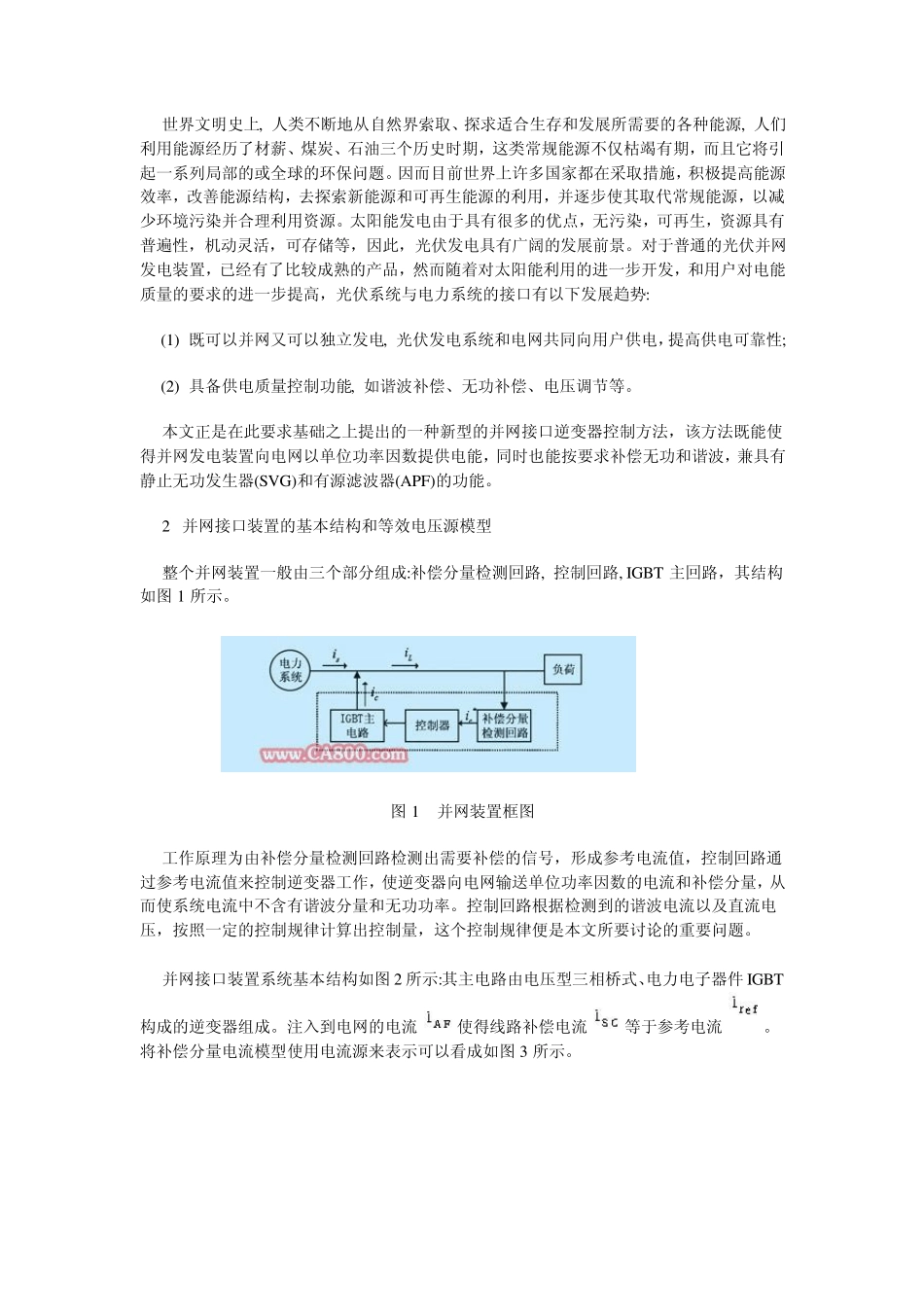

光伏控制器／逆变器 序号 获证企业 获证项目 １ 北京科诺伟业科技有限公司 户用光伏控制逆变一体机 ２ 深圳市能联电子有限公司 控制器/逆变器 ３ 北京哈博工贸有限公司 太阳能光伏电源系统用控制器 ４ 西藏华冠科技股份有限公司 太阳能光伏控制-逆变一体化电源 ５ 合肥阳光电源有限公司 太阳能光伏电源系统用控制器 ６ 北京桑普光电技术有限公司 太阳能用户电源一体机 表 5 合肥阳光电源公司两种典型逆变器的性能指标 型号 SG2K5TL SG10K3 相数 单相 3 相 隔离方式 无变压器 工频变压器 推荐最大太阳电池列功率 3000WP 12KWP 最大阵列开路电压 450V 450V 最大功率点跟踪(MPPT)范围 150~450V 220~450V 电池板连接方式 直插式防水端子 接线端子 可接入阵列串联数 2 -- 最大阵列输入电流 20A 50A 额定交流输出功率 2500W 10KW 总电流波形畸变率 <4% <3%额定功率时 功率因数 >0.99 >0.99 最大效率 95% 94% 欧洲效率 93% 93% 允许电网电压范围 180~265VAC(单相) 320~440VAC 允许电网频率范围 50Hz&60Hz 47.5~51.5Hz 夜间自耗电 <0.5W <10W 通讯接口 RS485 RS485 防护等级 IP41(室内) IP20(室内) 使用环境温度 -20℃~+40℃ -20℃~+40℃ 噪音 <40dB <45dB 冷却 自然冷却 风冷 尺寸 mm(宽 x 高 x 深) 288× 510× 126 608×800×470mm 重量 11.3Kg 150kg 认证 CE -- 光伏并网接口逆变器控制方法 1 引言 世界文明史上, 人类不断地从自然界索取、探求适合生存和发展所需要的各种能源, 人们利用能源经历了材薪、煤炭、石油三个历史时期，这类常规能源不仅枯竭有期，而且它将引起一系列局部的或全球的环保问题。因而目前世界上许多国家都在采取措施，积极提高能源效率，改善能源结构，去探索新能源和可再生能源的利用，并逐步使其取代常规能源，以减少环境污染并合理利用资源。太阳能发电由于具有很多的优点，无污染，可再生，资源具有普遍性，机动灵活，可存储等，因此，光伏发电具有广阔的发展前景。对于普通的光伏并网发电装置，已经有了比较成熟的产品，然而随着对太阳能利用的进一步开发，和用户对电能质量的要求的进一步提高，光伏系统与电力系统的接口有以下发展趋势: (1) 既可以并网又可以独立发电, 光伏发电系统和电网共同向用户供电，提高供电可靠性; (2) 具备供电质量控制功能, 如谐波补偿、无功补偿、电压调节等。 本文...
