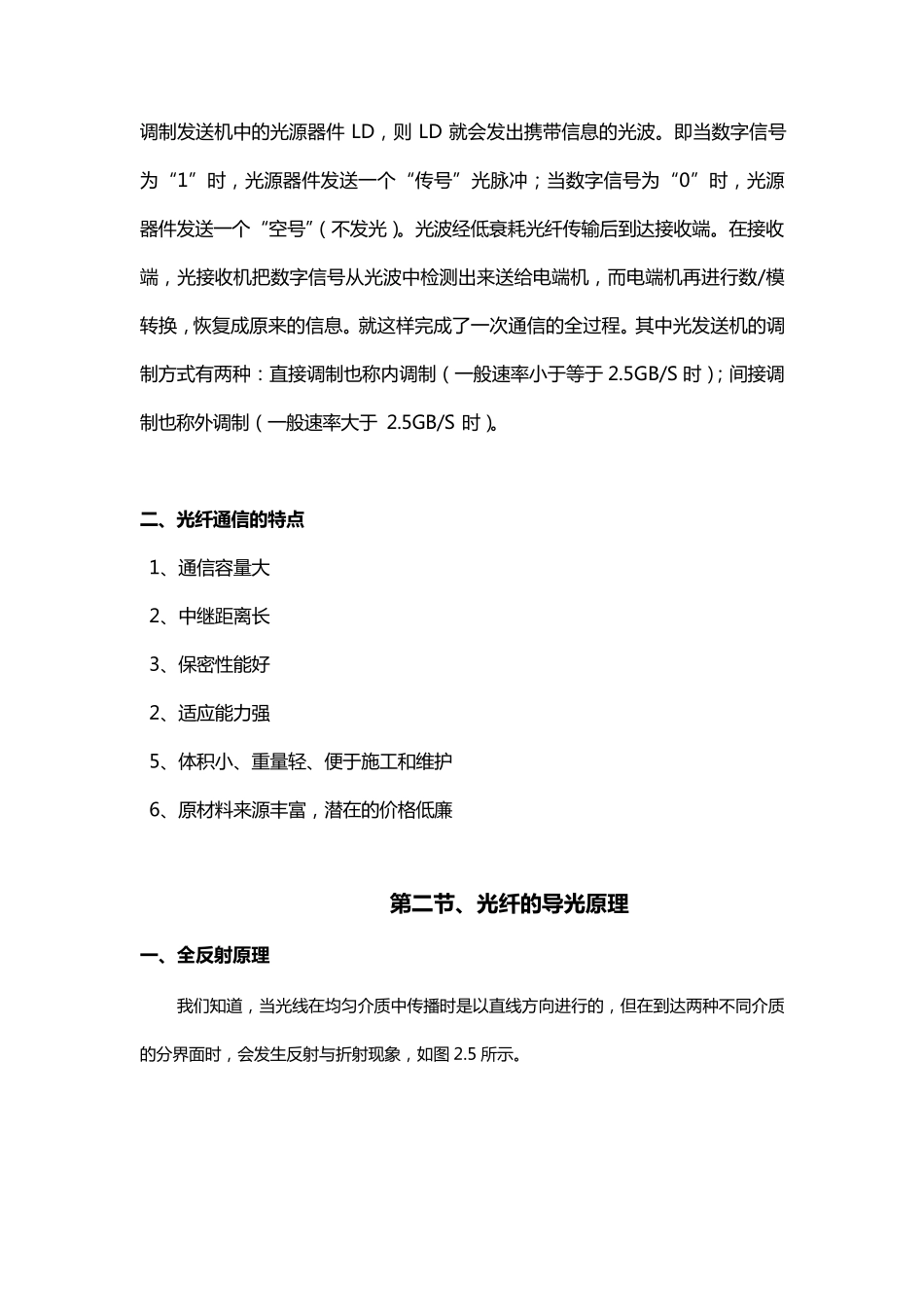

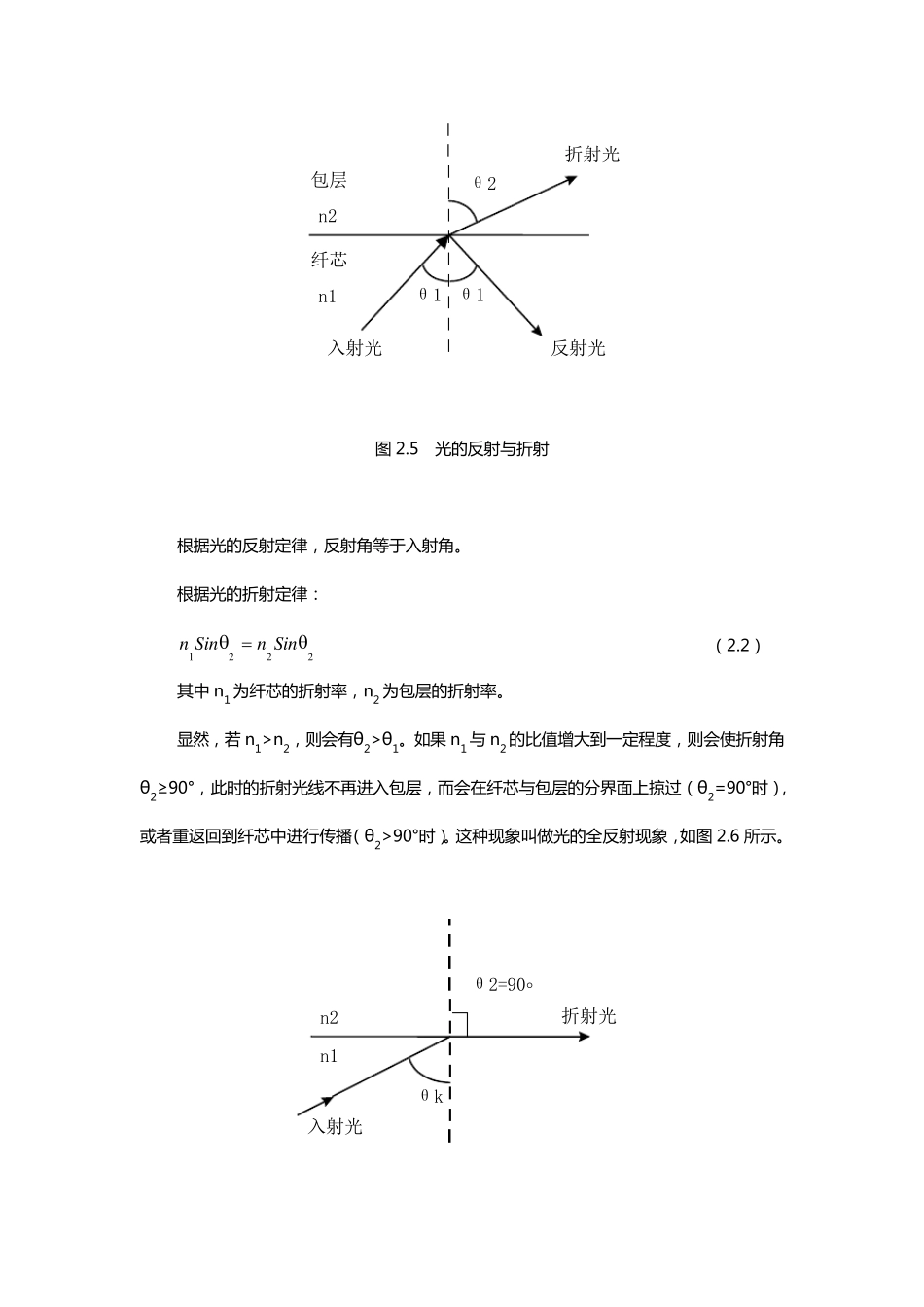

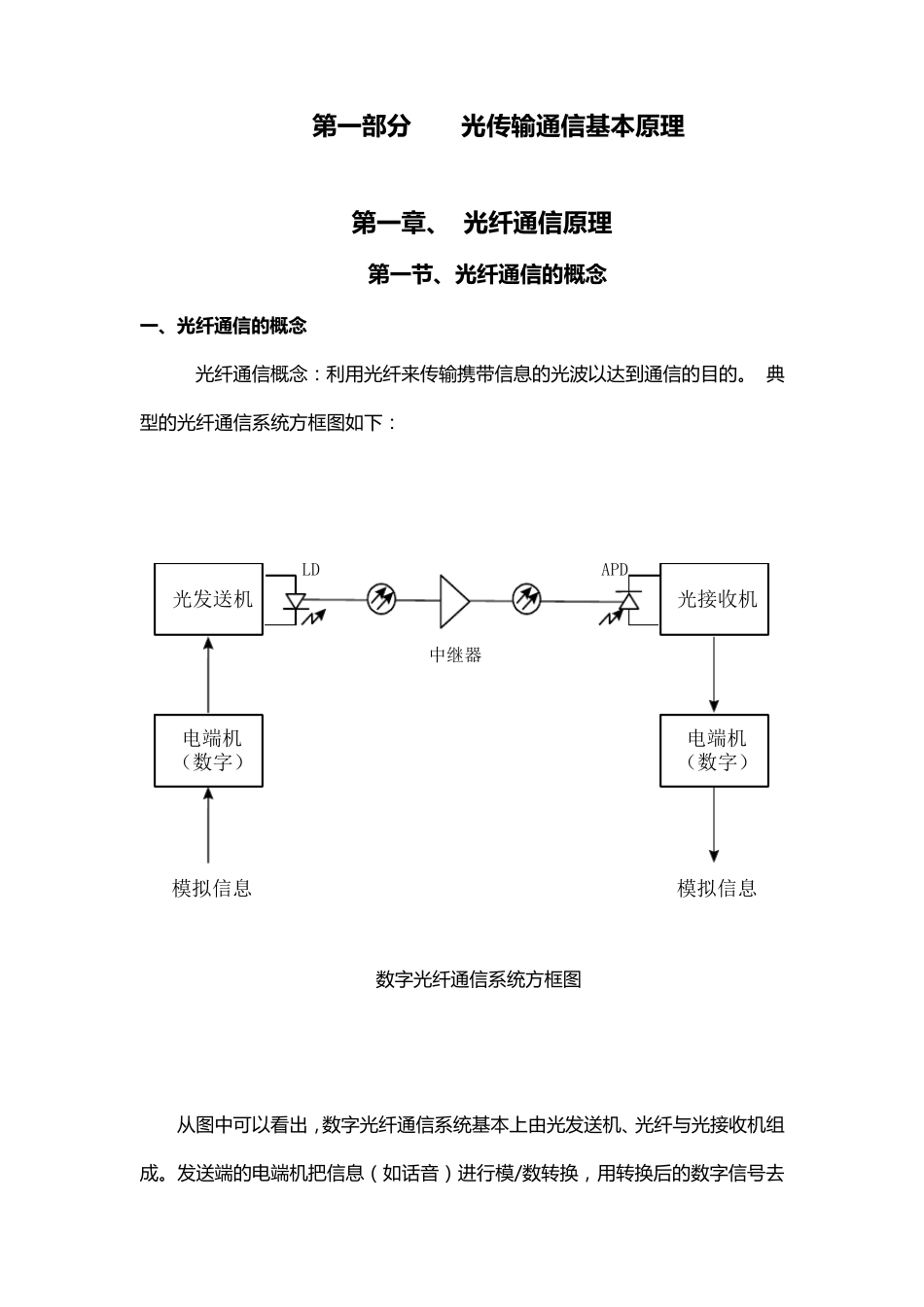

第 一 部 分 光 传 输 通 信 基 本 原 理 第 一 章 、 光 纤通 信 原 理 第 一 节、光 纤通 信 的概念 一 、光 纤通 信 的概念 光 纤 通 信 概 念 ： 利 用 光 纤 来 传 输 携 带 信 息 的 光 波 以 达 到 通 信 的 目 的 。 典型 的 光 纤 通 信 系 统 方 框 图 如 下 ： 光发送机电端机（数字）模拟信息LD光接收机电端机（数字）模拟信息APD中继器 数 字 光 纤 通 信 系 统 方 框 图 从 图 中 可 以 看 出 ， 数 字 光 纤 通 信 系 统 基 本 上 由 光 发 送 机 、光 纤 与光 接收机 组成。 发 送 端的 电端机 把信 息 （如 话音）进行模/数 转换， 用 转换后的 数 字 信 号去调 制 发 送 机 中 的 光 源 器 件LD， 则LD 就 会 发 出 携 带 信 息 的 光 波 。 即 当 数 字 信 号为 “1”时， 光 源 器 件 发 送 一个“传号 ”光 脉冲；当 数 字 信 号 为 “0”时， 光 源器 件 发 送 一个“空号 ”（不发 光 ）。 光 波 经低衰耗光 纤传输后到达接收端。 在接收端， 光 接收机 把数 字 信 号 从光 波 中 检测出 来送 给电端机 ， 而电端机 再进行数 /模转换， 恢复成原来的 信 息 。 就 这样完成了一次通信 的 全过程。 其中 光 发 送 机 的 调制 方式有两种：直接调 制 也称内调 制 （一般速率小于等于 2.5GB/S 时）；间接调制 也称外调 制 （一般速率大于 2.5GB/S 时）。 二 、光纤通信的特点 1、通信 容量大 2、中 继距离长 3、保密性能好 2、适应能力强 5、体积小、重量轻、便于施工和维护 6、原材料 来源 丰 富 ， 潜 在的 价 格 低廉 第二 节、光纤的导光原理 一、全反射原理 我 们 知 道 ， 当 光 线 在均 匀 介 质 中 传播 时是 以 直线 方向 进行的 ， 但 在到达两种不同 介 质的 分 界 面 时， 会 发 生 反 射 与 折 射 现 象 ， 如 图2.5 所 示 。 折射光反射光入射光θ1θ1θ2包层n2纤芯n1 图 2.5 光 的 反 射 与 折 射 根 据 光 的 反 射 定 律 ， 反 射 角 等 于 入 射 角 。 根 据 光 的 折 射 定 律 ： n Sinn Sin1222 （ 2.2） 其 中 n1 为 纤 芯 ...
