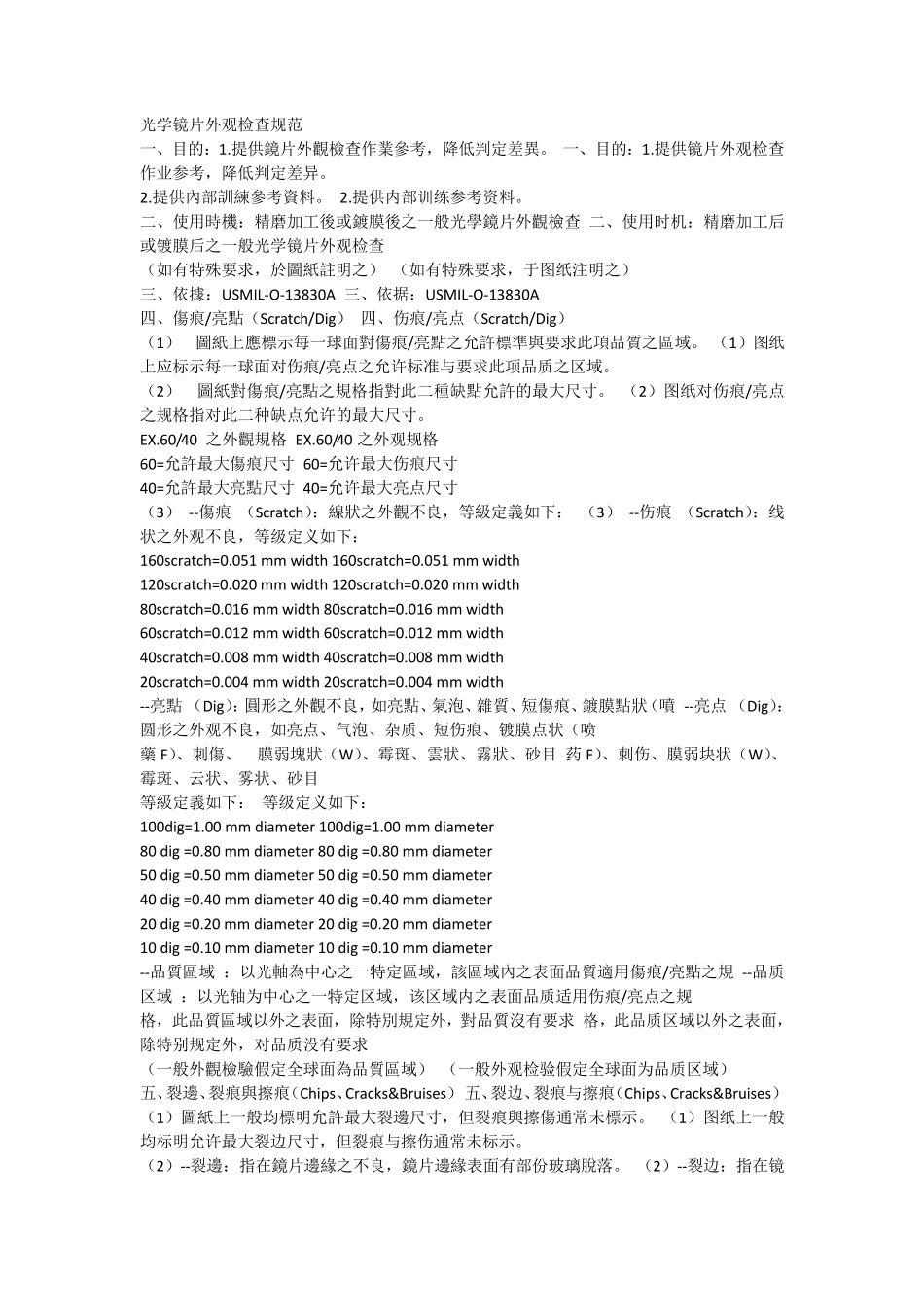

光学镜片外观检查规范 一、目的:1.提供鏡片外觀檢查作業參考,降低判定差異。 一、目的:1.提供镜片外观检查作业参考,降低判定差异。 2.提供內部訓練參考資料。 2.提供内部训练参考资料。 二、使用時機:精磨加工後或鍍膜後之一般光學鏡片外觀檢查 二、使用时机:精磨加工后或镀膜后之一般光学镜片外观检查 (如有特殊要求,於圖紙註明之) (如有特殊要求,于图纸注明之) 三、依據:USMIL-O-13830A 三、依据:USMIL-O-13830A 四、傷痕/亮點(Scratch/Dig) 四、伤痕/亮点(Scratch/Dig) (1) 圖紙上應標示每一球面對傷痕/亮點之允許標準與要求此項品質之區域。 (1)图纸上应标示每一球面对伤痕/亮点之允许标准与要求此项品质之区域。 (2) 圖紙對傷痕/亮點之規格指對此二種缺點允許的最大尺寸。 (2)图纸对伤痕/亮点之规格指对此二种缺点允许的最大尺寸。 EX.60/40 之外觀規格 EX.60/40 之外观规格 60=允許最大傷痕尺寸 60=允许最大伤痕尺寸 40=允許最大亮點尺寸 40=允许最大亮点尺寸 (3) --傷痕 (Scratch):線狀之外觀不良,等級定義如下: (3) --伤痕 (Scratch):线状之外观不良,等级定义如下: 160scratch=0.051 mm w idth 160scratch=0.051 mm w idth 120scratch=0.020 mm w idth 120scratch=0.020 mm w idth 80scratch=0.016 mm w idth 80scratch=0.016 mm w idth 60scratch=0.012 mm w idth 60scratch=0.012 mm w idth 40scratch=0.008 mm w idth 40scratch=0.008 mm w idth 20scratch=0.004 mm w idth 20scratch=0.004 mm w idth --亮點 (Dig):圓形之外觀不良,如亮點、氣泡、雜質、短傷痕、鍍膜點狀(噴 --亮点 (Dig):圆形之外观不良,如亮点、气泡、杂质、短伤痕、镀膜点状(喷 藥F)、刺傷、 膜弱塊狀(W)、霉斑、雲狀、霧 狀、砂 目 药 F)、刺伤、膜弱块 状(W)、霉斑、云 状、雾 状、砂 目 等級定義如下: 等级定义如下: 100dig=1.00 mm diameter 100dig=1.00 mm diameter 80 dig =0.80 mm diameter 80 dig =0.80 mm diameter 50 dig =0.50 mm diameter 50 dig =0.50 mm diameter 40 dig =0.40 mm diameter 40 dig =0.40 mm diameter 20 dig =0.20 mm diameter 20 dig =0.20 mm diameter 10 dig =0.10 mm diameter 10 dig =0.10 mm diameter...
