光照强度检测装置

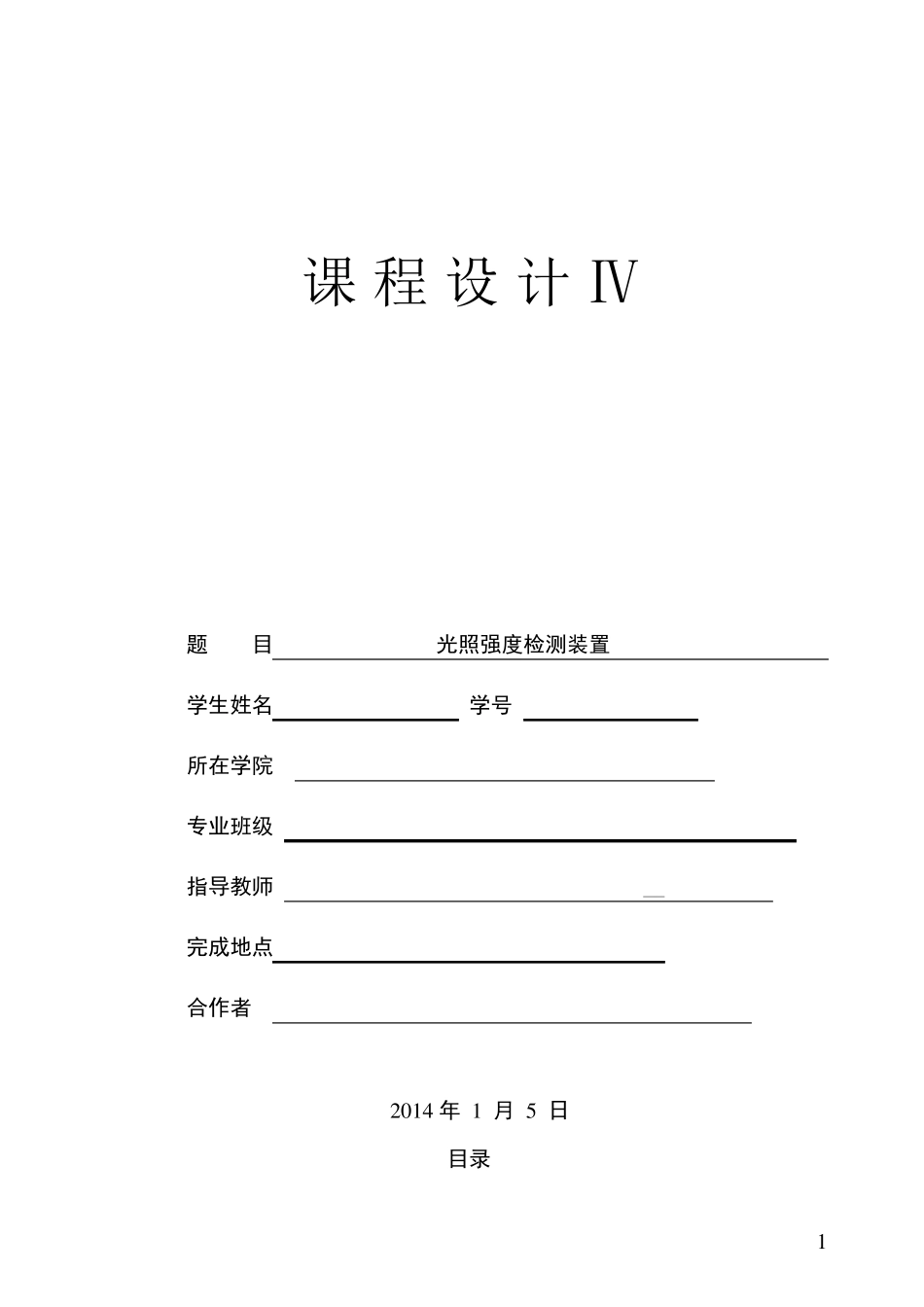

光照强度检测装置_第1页
1/20

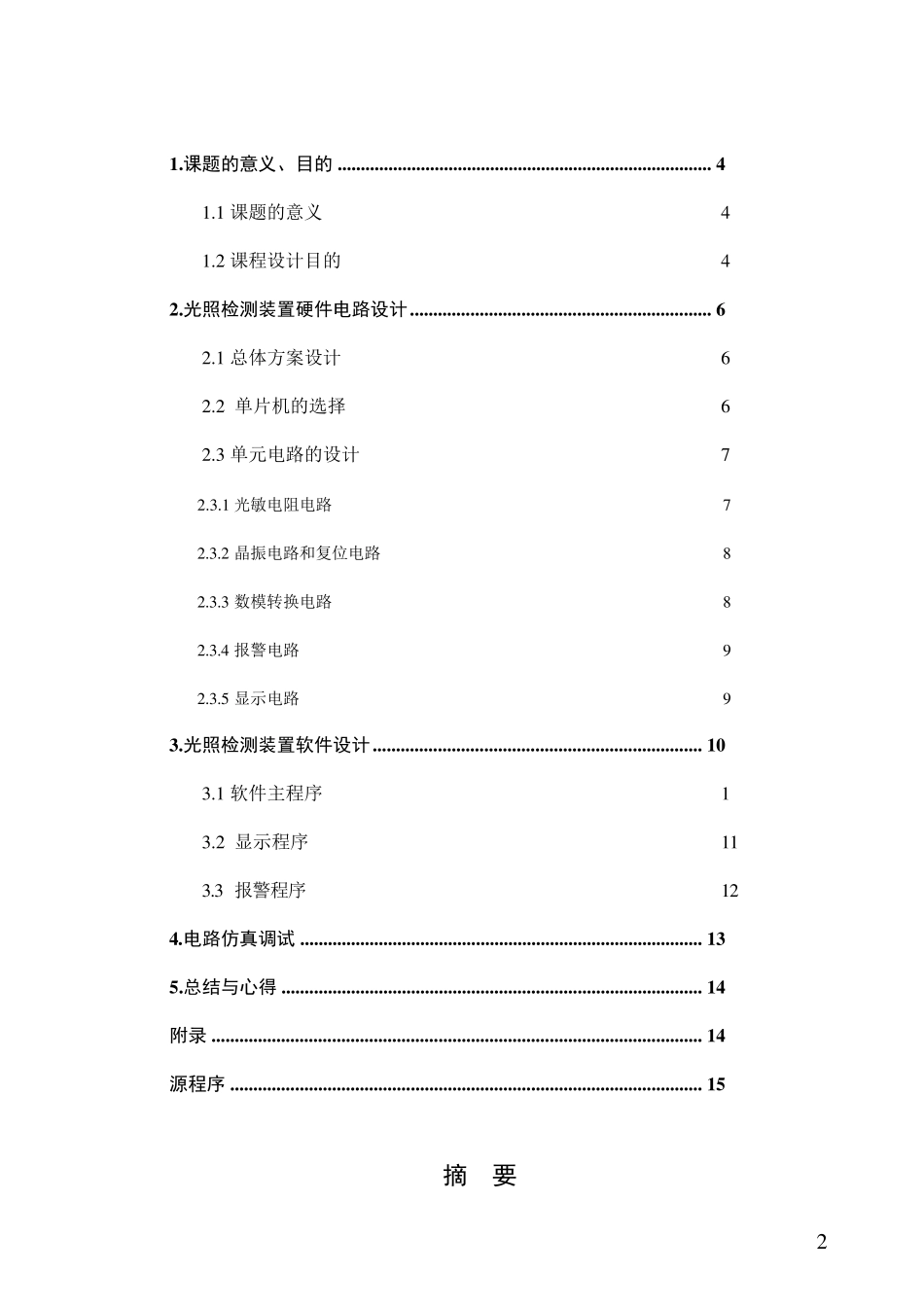

光照强度检测装置_第2页
2/20

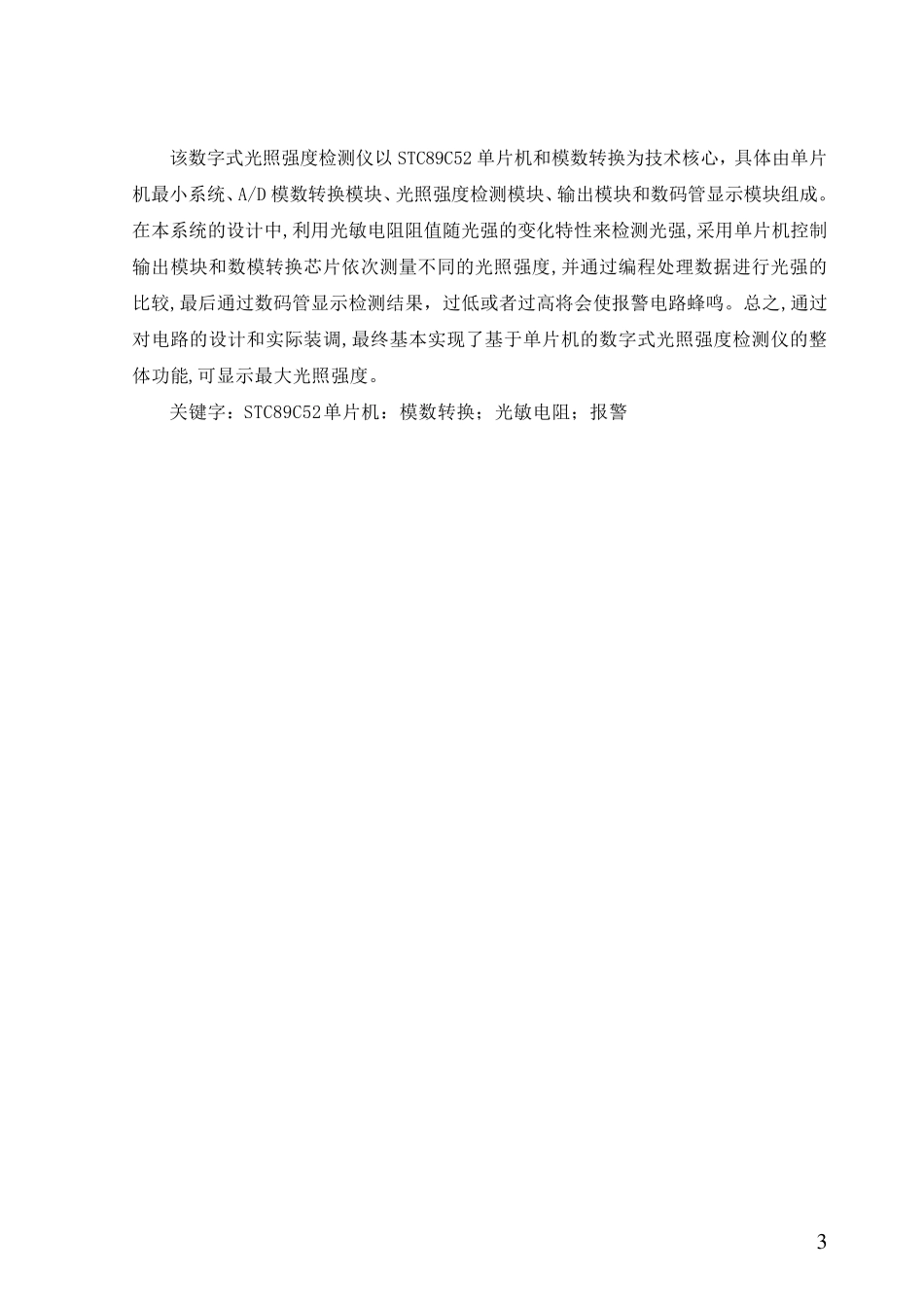

光照强度检测装置_第3页
3/20
1 课程设计Ⅳ 题 目 光照强度检测装置 学生姓名 学号 所在学院 专业班级 指导教师 __ 完成地点 合作者 2 0 1 4 年 1 月 5 日 目录 2 1 .课题的意义、目的 ................................................................................. 4 1 .1 课题的意义 4 1 .2 课程设计目的 4 2 .光照检测装置硬件电路设计 ................................................................. 6 2 .1 总体方案设计 6 2 .2 单片机的选择 6 2 .3 单元电路的设计 7 2 .3 .1 光敏电阻电路 7 2 .3 .2 晶振电路和复位电路 8 2 .3 .3 数模转换电路 8 2 .3 .4 报警电路 9 2 .3 .5 显示电路 9 3 .光照检测装置软件设计 ....................................................................... 1 0 3 .1 软件主程序 1 3 .2 显示程序 1 1 3 .3 报警程序 1 2 4 .电路仿真调试 ....................................................................................... 1 3 5 .总结与心得 ........................................................................................... 1 4 附录 .......................................................................................................... 1 4 源程序 ...................................................................................................... 1 5 摘 要 3 该数字式光照强度检测仪以STC89C52 单片机和模数转换为技术核心,具体由单片机最小系统、A/D 模数转换模块、光照强度检测模块、输出模块和数码管显示模块组成。在本系统的设计中,利用光敏电阻阻值随光强的变化特性来检测光强,采用单片机控制输出模块和数模转换芯片依次测量不同的光照强度,并通过编程处理数据进行光强的比较,最后通过数码管显示检测结果,过低或者过高将会使报警电路蜂鸣。总之,通过对电路的设计和实际装调,最终基本实现了基于单片机的数字式光照强度检测仪的整体功能,可显示最大光照强度。 关键字:STC89C52单片机:模数转换;光敏电阻;报警 4 1 .课题的意义、目的 1 .1 课题的意义 本系统是一个基于单片机的数字式光照检测仪,通过数码管显示光度。以89C52 单片机为核心,控制A/D 芯片采集数据,辅以数码管、数据选择器等器件,实现功能。 本系统采用光敏...
