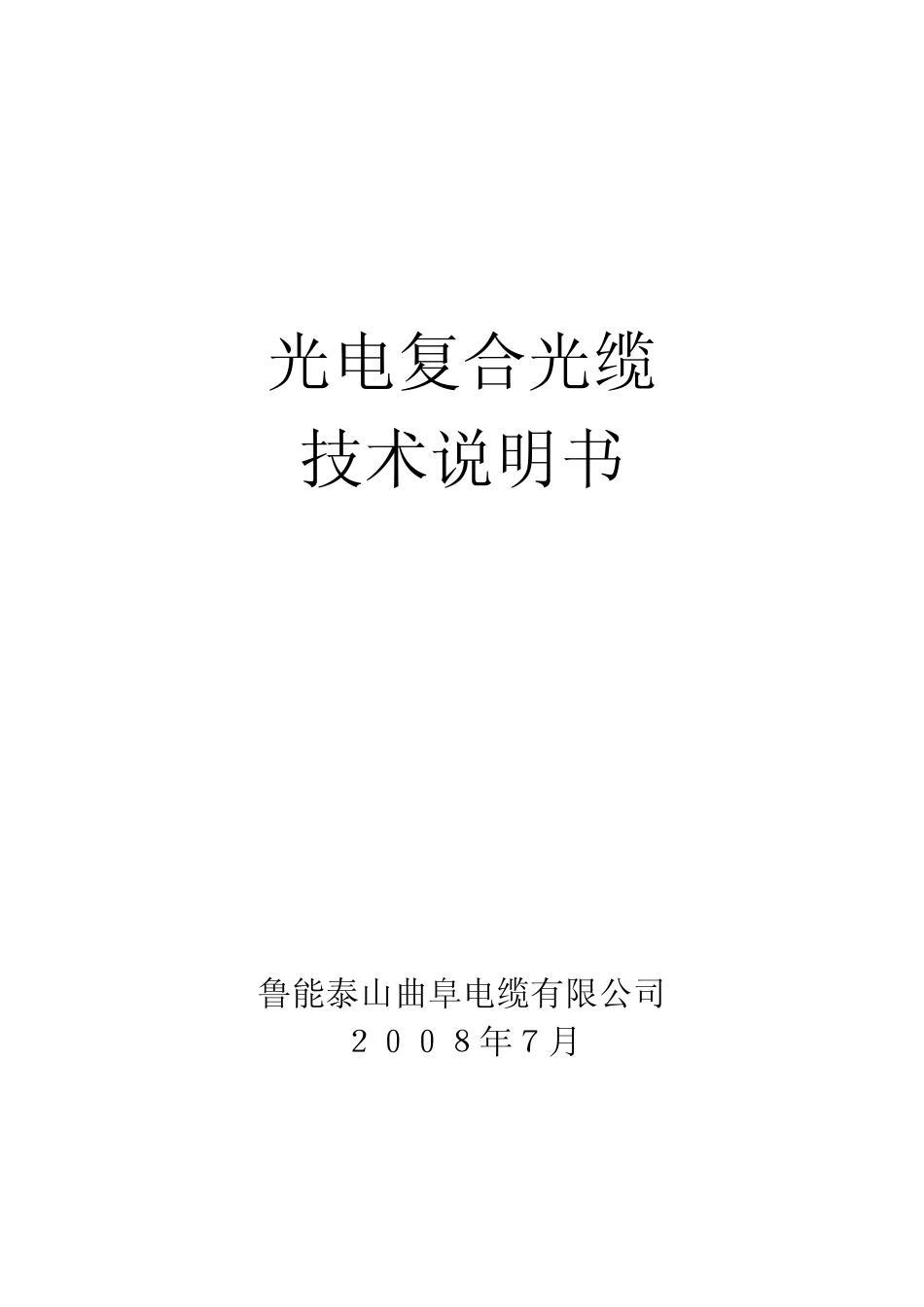

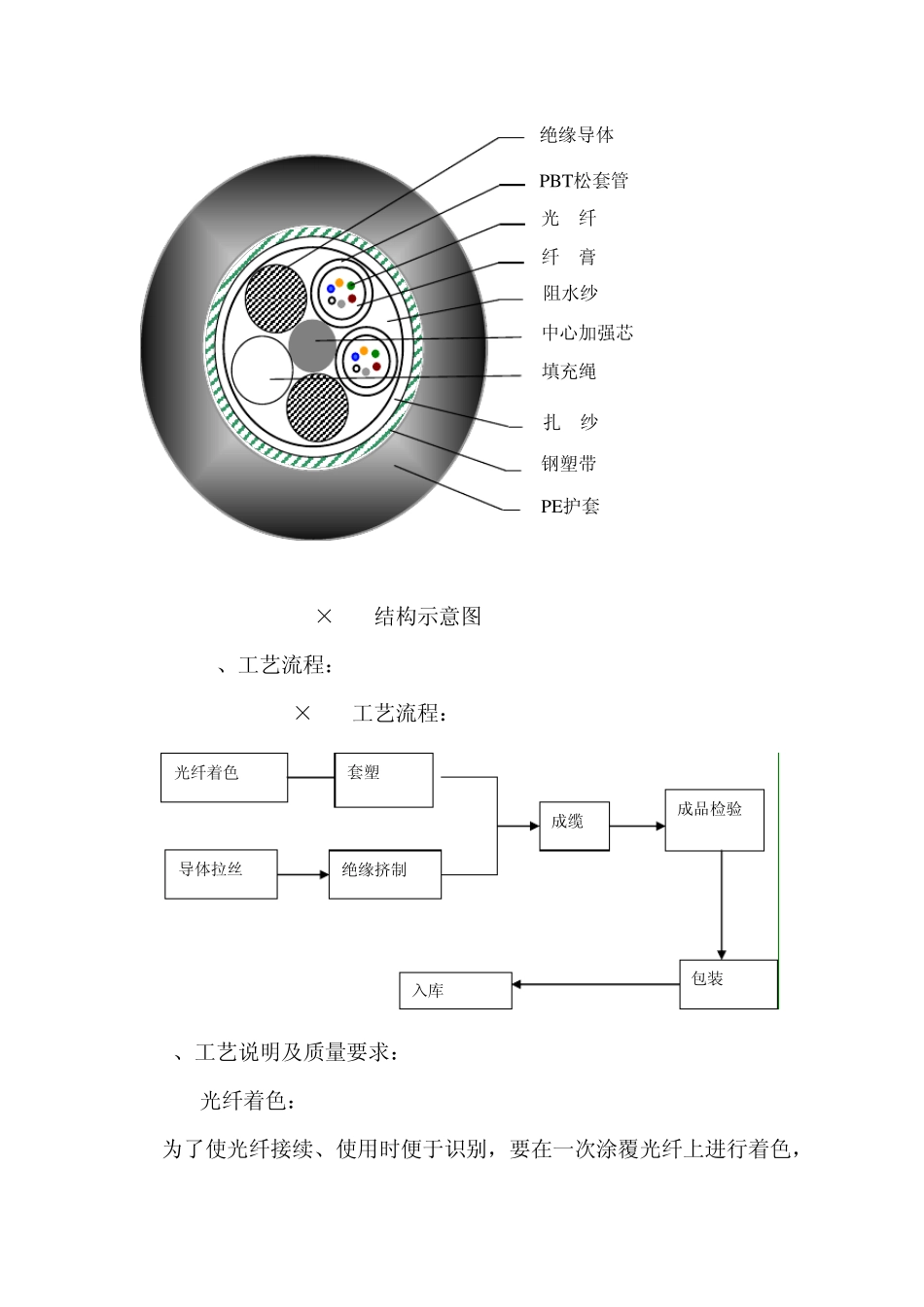

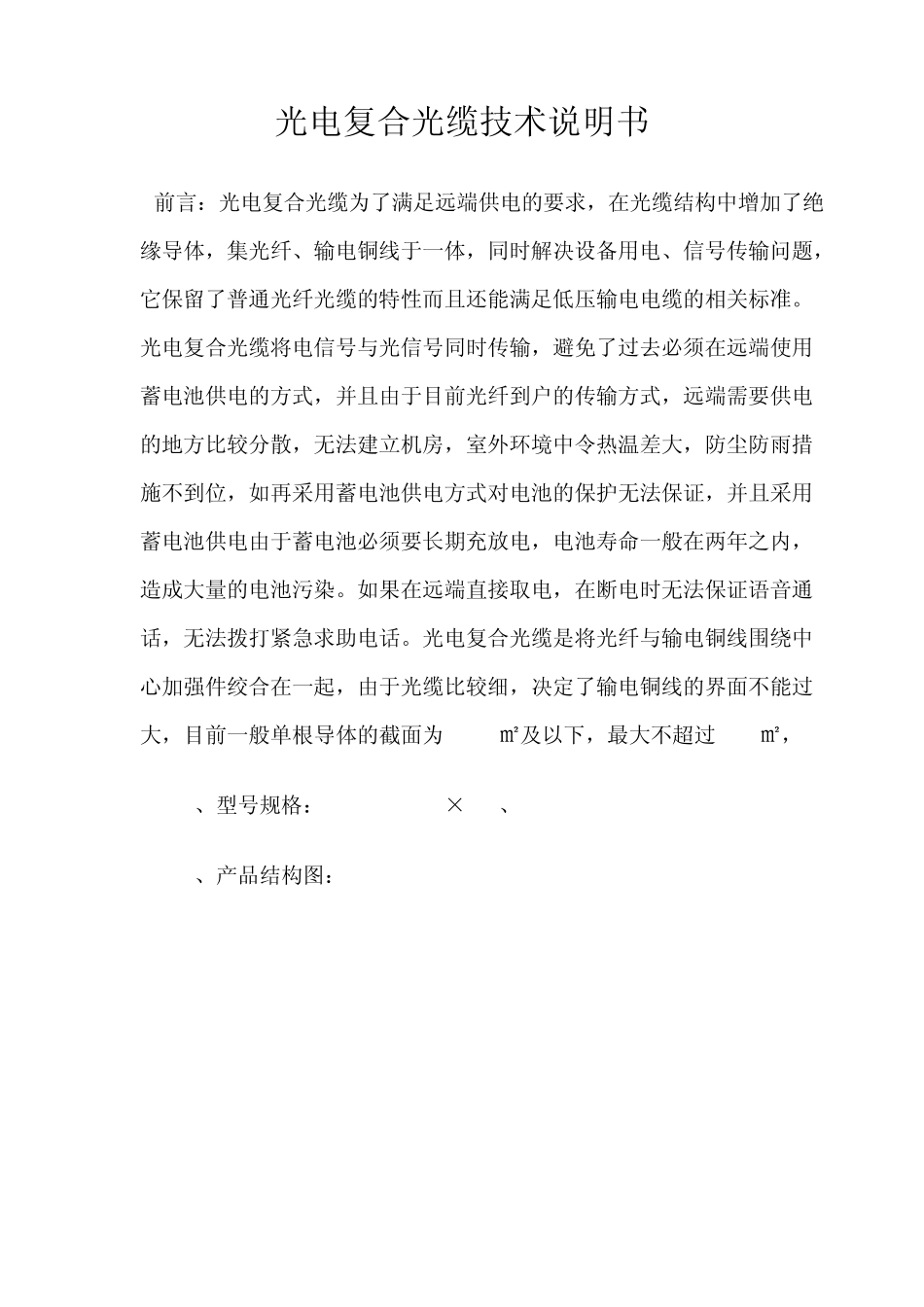

光电复合光缆 技术说明书 鲁能泰山曲阜电缆有限公司 ２００８年７月 光电复合光缆技术说明书 前言：光电复合光缆为了满足远端供电的要求，在光缆结构中增加了绝缘导体，集光纤、输电铜线于一体，同时解决设备用电、信号传输问题，它保留了普通光纤光缆的特性而且还能满足低压输电电缆的相关标准。光电复合光缆将电信号与光信号同时传输，避免了过去必须在远端使用蓄电池供电的方式，并且由于目前光纤到户的传输方式，远端需要供电的地方比较分散，无法建立机房，室外环境中令热温差大，防尘防雨措施不到位，如再采用蓄电池供电方式对电池的保护无法保证，并且采用蓄电池供电由于蓄电池必须要长期充放电，电池寿命一般在两年之内，造成大量的电池污染。如果在远端直接取电，在断电时无法保证语音通话，无法拨打紧急求助电话。光电复合光缆是将光纤与输电铜线围绕中心加强件绞合在一起，由于光缆比较细，决定了输电铜线的界面不能过大，目前一般单根导体的截面为 2.5m㎡及以下，最大不超过 4 m㎡， 1、型号规格： GYTS12B1+2×1.5、 2、产品结构图： GYTS12B1+2×1.5结构示意图 3、工艺流程： GYTS12B1+2×1.5工艺流程： 4、工艺说明及质量要求： 4.1光纤着色： 为了使光纤接续、使用时便于识别，要在一次涂覆光纤上进行着色，光纤着色 绝缘挤制 成缆 成品检验 包装 入库 导体拉丝 阻水纱 纤 膏 中心加强芯 PBT松套管 填充绳 光 纤 PE护套 钢塑带 绝缘导体 扎 纱 套塑 采用紫外光固化方式，着色层厚度5um，着色均匀并固化后不易掉色。 4.2 光纤套塑： 使用的套塑材料为聚对苯二家酸丁二醇酯（简称PBT），而此被套的PBT与着色光纤不紧密接触，松套PBT成管状，管内充有触变形防水油膏，着色光纤在管内有自由一定的空间，保证光纤的抗拉、抗侧压能力较好。 松套管应光滑，外径均匀，油膏填充饱满，余长稳定。具体结构参数如下： 芯数/管 余长 ‰ 外径mm 壁厚mm 填充度 6 0.3±0.1 2.1 0.35 85% 4.3导体拉制：用拉丝机将铜导体拉细到指定直径，并同时通过退火，保证其柔软度和伸率。导体应采用符合 GB/T 3953中规定的TR型圆铜单线。导体可采用实心导体，直流电阻满足下表规定。 标称截面 mm2 20℃时导体最大电阻 Ω /km 1.0 1.5 2.0 2.5 3.0 3.5 4 19.65 14.3 10.83 8.58 7.05 6.12 5.45 4.4挤绝缘：将绝缘材料按其耐受电压程度的要求，以不同厚度包覆再到电线芯外面，使带...
