光的折射凸透镜成像规律综合复习讲义

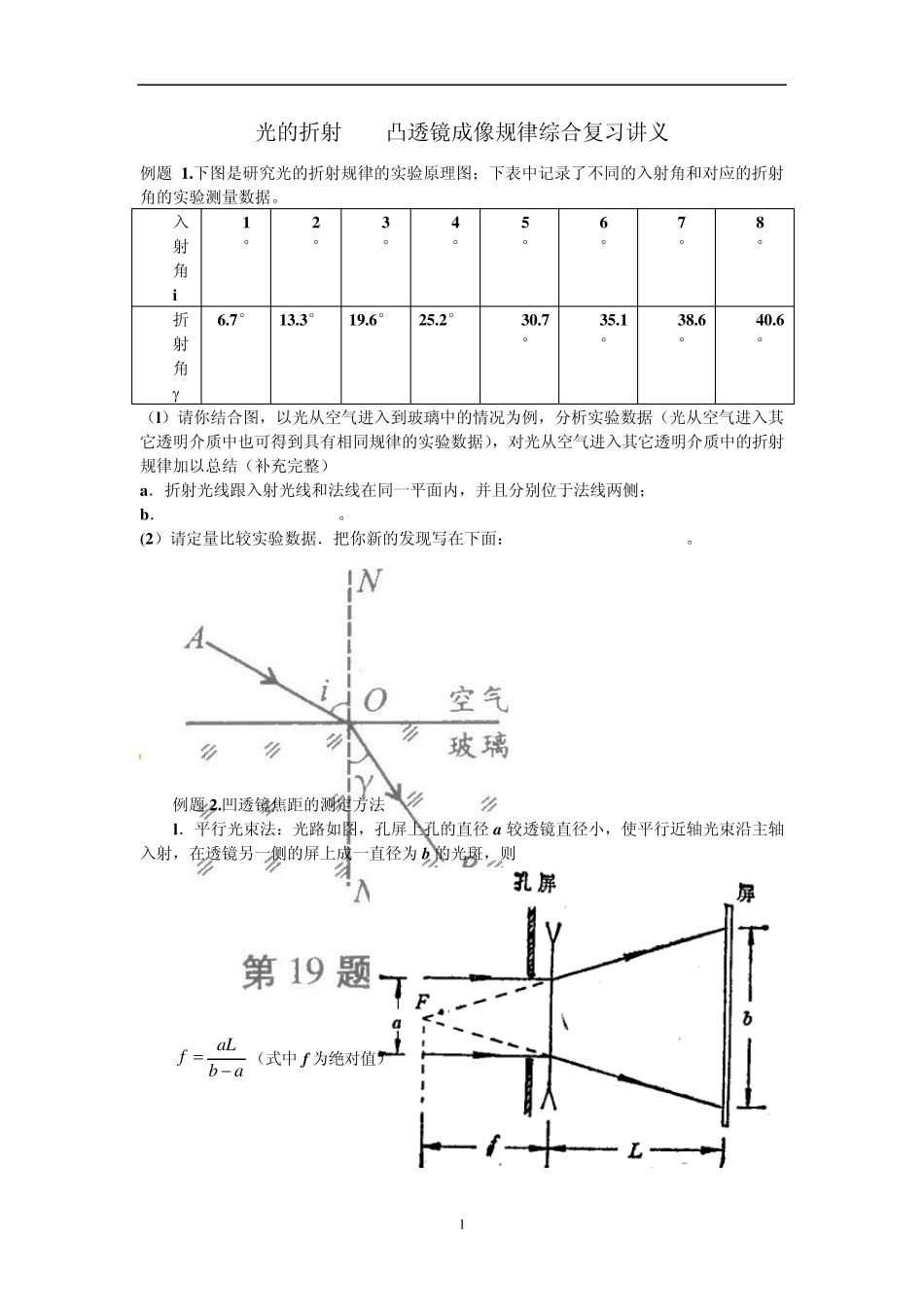

1 光的折射 凸透镜成像规律综合复习讲义 例题1.下图是研究光的折射规律的实验原理图；下表中记录了不同的入射角和对应的折射角的实验测量数据。 入射角i 10° 20° 30° 40° 50° 60° 70° 80° 折射角 6.7° 13.3° 19.6° 25.2° 30.7° 35.1° 38.6° 40.6° （l）请你结合图，以光从空气进入到玻璃中的情况为例，分析实验数据（光从空气进入其它透明介质中也可得到具有相同规律的实验数据），对光从空气进入其它透明介质中的折射规律加以总结（补充完整） a．折射光线跟入射光线和法线在同一平面内，并且分别位于法线两侧； b．_____________________。 (2）请定量比较实验数据．把你新的发现写在下面：_____________________。 例题2.凹透镜焦距的测定方法 l．平行光束法：光路如图，孔屏上孔的直径 a 较透镜直径小，使平行近轴光束沿主轴入射，在透镜另一侧的屏上成一直径为 b 的光斑，则 abaLf（式中f为绝对值） 2 透镜及应用中考试题精选 一、选择题 1．（2014•济宁）去年暑假，小梦陪着爷爷到湖里去叉鱼．小梦将钢叉向看到的鱼方向投掷，总是叉不到鱼．下列所示的四幅光路图中，能正确说明叉不到鱼的原因是（ ） A． B． C． D． 2．（益阳市 2014）下列情景中，属于光的折射现象的是 ( ) 3．（2011 安徽芜湖，第 10 题）物体从距凸透镜 12cm 移到距凸透镜 18cm 的过程中，调整光屏的位置，总能在光屏上得到倒立放大像，由此可知，此凸透镜的焦距可能是（ ） A．6cm B．10cm C．16cm D．20cm 4．（2011 山东省荷泽市，第 7 题）测绘人员绘制地图时，需从高空向地面照相，若使用的相机镜头焦距为 50 m m ，则胶片到镜头的距离 （ ） A． 大于 100 m m B． 等于 50 m m C．小于 50 m m D． 介于 50 m m 和100 m m 之间 5．（2011 山东济宁，第Ｉ卷第 6 题） 在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图 5所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制（ ） A．幻灯机 B．照相机 C．放大镜 D．潜望镜 6．（2011 山东滨州，第 13 题）在探究凸透镜成像规律的实验中，当物体从距凸透镜较远的地方逐渐移向焦点的过程中，下列说法正确的是（ ） A.像越来越大，且为正立的实像 B. 像越来越大，且为倒立的实像 C. 像越来越小，且为正立的实像 D．像越来越小，且为倒立的实像 ...
