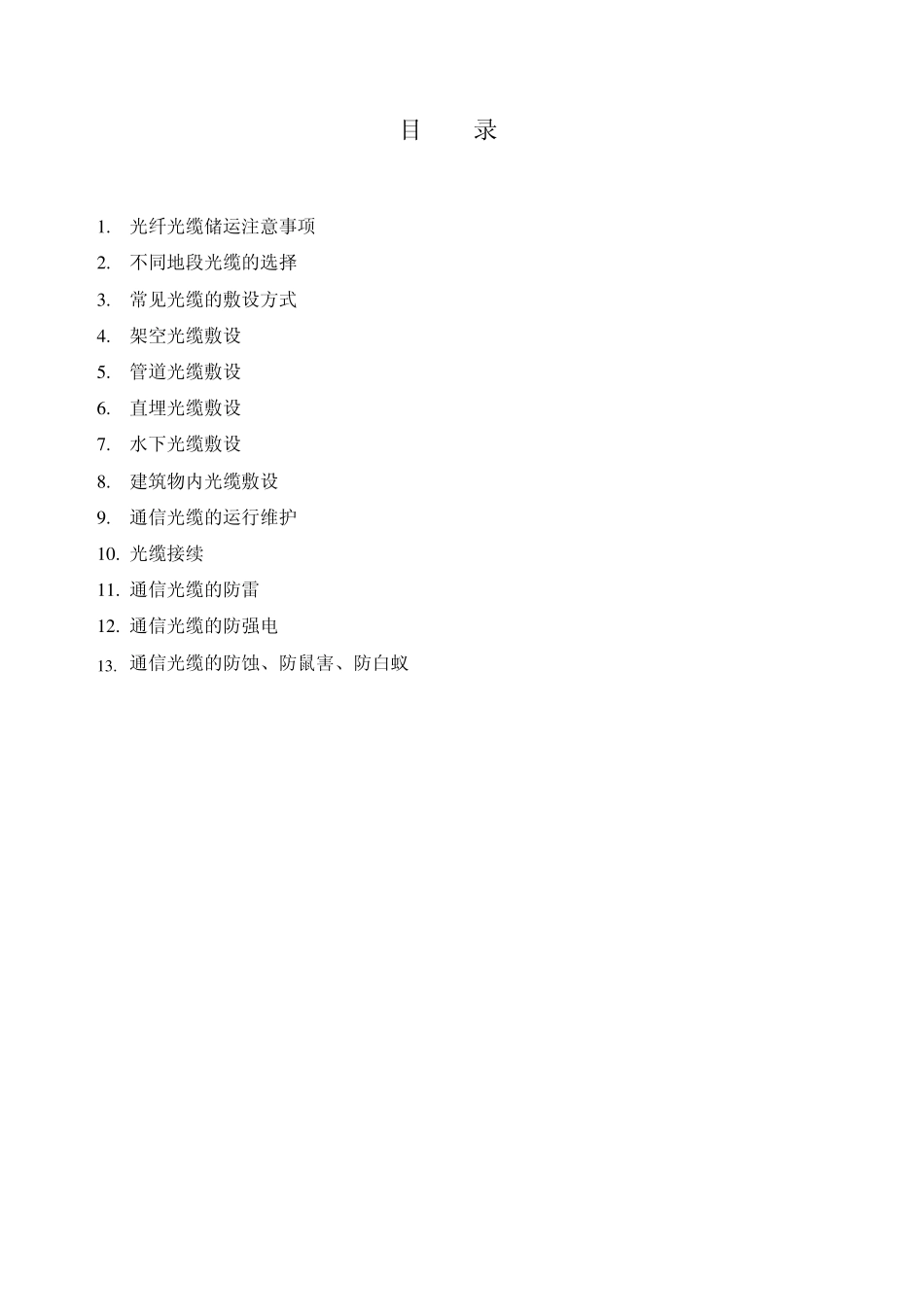

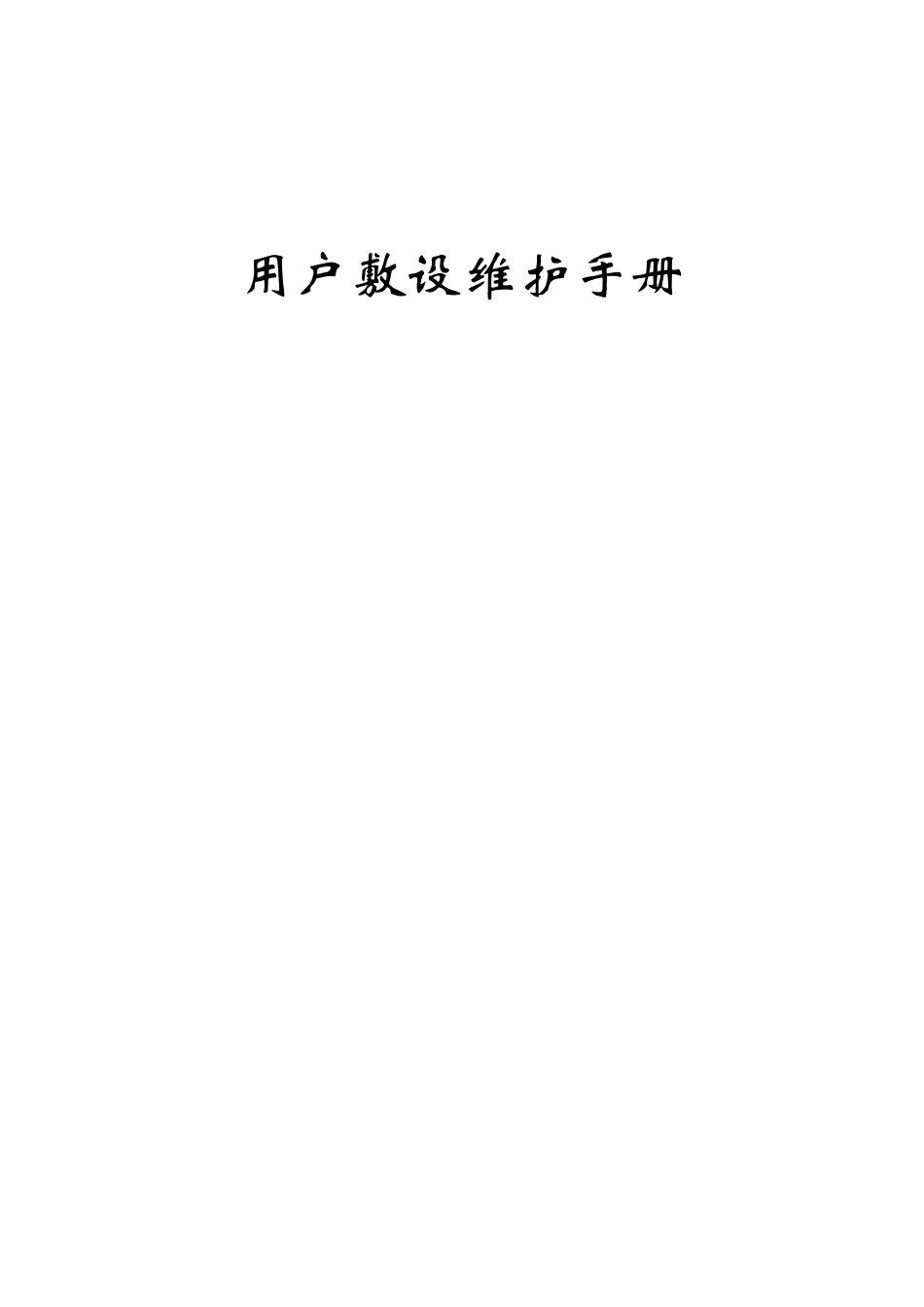

用户敷设维护手册 目 录 1 . 光纤光缆储运注意事项 2 . 不同地段光缆的选择 3 . 常见光缆的敷设方式 4 . 架空光缆敷设 5 . 管道光缆敷设 6 . 直埋光缆敷设 7 . 水下光缆敷设 8 . 建筑物内光缆敷设 9 . 通信光缆的运行维护 1 0 . 光缆接续 1 1 . 通信光缆的防雷 1 2 . 通信光缆的防强电 1 3 . 通信光缆的防蚀、防鼠害、防白蚁 前言 本文件所包含和说明的方法与步骤,是给从事光缆储运安装架设和运行维护人员提供的一个导则。由于对不同工程的放线、安装、架设实际安排,很大程度上受各个工程规模和特点的影响,本文件不可能对各种可能的情况提供详细安装架设步骤。在导则中所提供的方法是最常见的架线方法。对于未包括在本文件中的应用情况,我公司人员将全力协助,为您提供信息和技术上的支持。 1 、光纤光缆储运注意事项 光缆具有体积小,重量轻,通信容量大,中继距离长,抗干扰能力强,衰减系数小等优点,根据不同型号光缆,可分为直埋、管道、架空等敷设方式。主要应用于长途通信系统及市话、农话通信线路;还可用于电力系统和CATV 系统的传输线路。 注意事项: 1、光纤是由SiO2 材料经特殊加工而成,不能承受压、撞,所以存放和施工时,应小心注意,以免断芯。 2、塑料具有优良的机械物理性能及耐环境性能,但不能承受坚硬、锋利之物的冲撞和磨刮。 3、卸光缆时应特别注意,可以采用下列方法中的一种进行卸货: 3.1、卸光缆时最好用叉车或吊葫芦把光缆从车上轻轻地放置地上。 3.2、卸光缆时用平直木板放置在卡车平台与地面之间,形成一个小于45°角的斜坡,在光缆顺着斜坡下滑的同时,用一绳子穿过光缆中间孔,再在车上拉住绳子的两端,使光缆盘匀速下滑;或者在斜坡下端放置几个软垫,(如:破旧轮胎等)光缆顺着斜坡向下滑。严禁把光缆直接从卡车上滚下来,这样很可能造成光缆损坏。 4、运输光缆时,不得使缆盘处于平放方位,不得堆放;盘装光缆应按缆盘标明的旋转箭头方向滚动,但不得作长距离滚动;防止受潮和长时间暴晒;贮运温度应控制在-40~+60℃范围内。 5、敷设时,所施拉拽之力、弯曲半径勿超过其承受限度,以免拉断光纤。 2 、不同地段光缆的选择 不同地段适用的敷设方式见下表 敷设方式 适用地段 直埋 光缆线路在郊外一般采用直埋敷设方式,只有在现场环境条件不能采用直埋方式,或影响线路安全、施工费用过大和维护条件差等情况下,可以采用其他敷设方式。...
