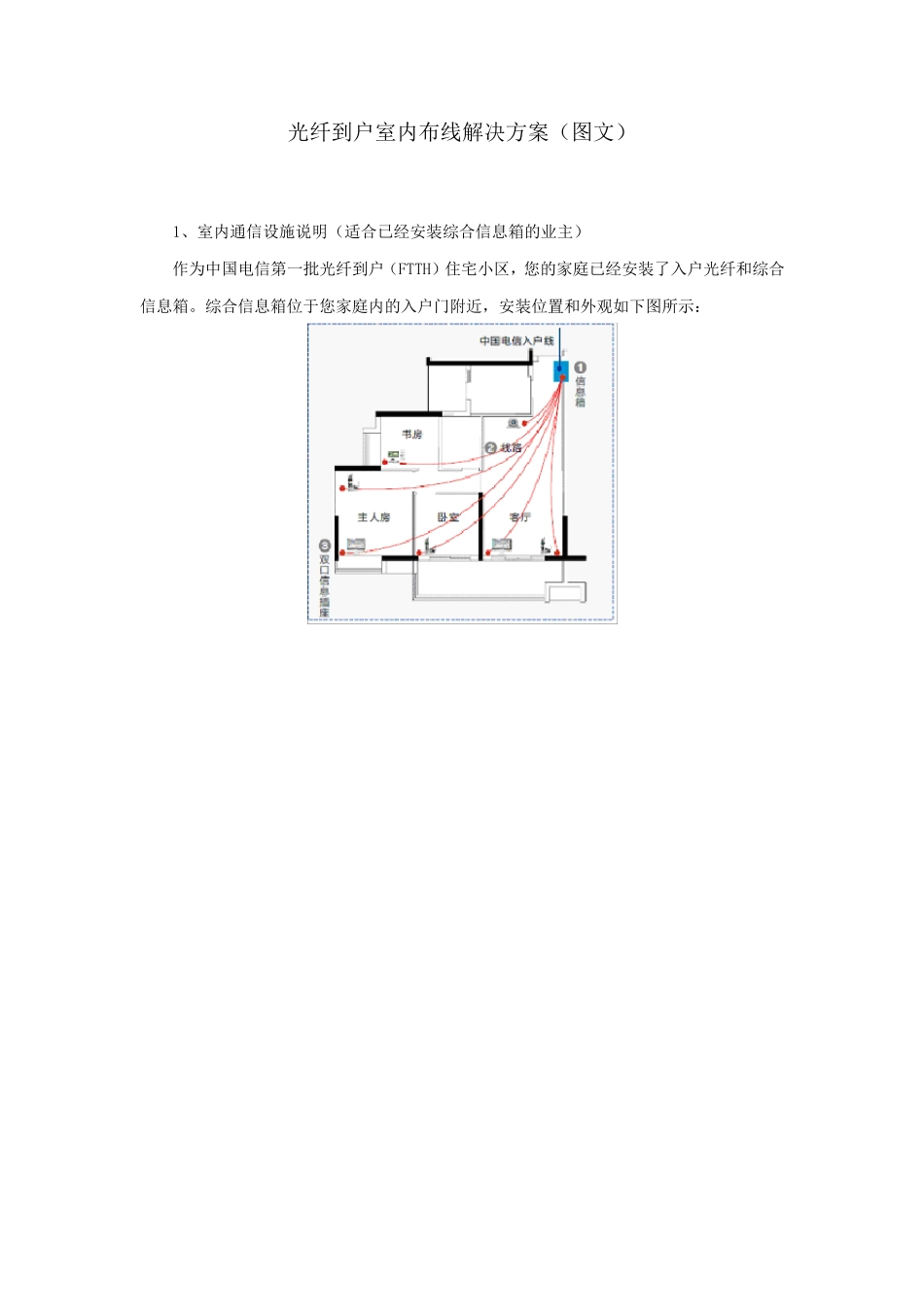

光纤到户室内布线解决方案（图文） 1、室内通信设施说明（适合已经安装综合信息箱的业主） 作为中国电信第一批光纤到户（FTTH）住宅小区，您的家庭已经安装了入户光纤和综合信息箱。综合信息箱位于您家庭内的入户门附近，安装位置和外观如下图所示： 图 1－ 1 信 息 箱 安 装 位 置 及 外 观 示 意 图 注 ： 图 中 红 色 线 条 表 示 五 类 线 （ 网 线 ） 。 合 信 息 箱 是 安 装 在 您 家 庭 内 用 于 安 装 网 络 终 端设 备 的 箱 体 ， 请 您 装 修 时 不 要 移 改 信 息 箱 的 安 装 位 置 ， 不 要 安 装 其 他 设 备 ， 也 不 要 存 放 杂 物 ，以 免 影 响 网 络 速 率 和 质 量 。 网 络 设 备 需 要 电 源 ， 请 确 认 箱 体 内 市 电 已 引 入 。 箱 体 内 已 安 装 有 入 户 光 纤 ， 可 提 供 超 高 速 数 据 传 输 速 率 。 光 纤 不 同 于 五 类 线 和 双 绞 线 ，易 损 坏 且 较 难 修 复 ， 请 您 务 必 注 意 不 要 弯 曲 折 断 。 图 1－ 2 入 户 光 纤 示 意 图 注 意 ： 入 户 光 纤 接 头 内 可 能 有 不 可 见 激 光 输 出 ， 您 在 平 时 使 用 过 程 中 千 万 不 要 随 意 拆 卸或 用 肉 眼 直 视 ， 以 免 损 伤 眼 睛 。 （ 以 下部分适用 于 没有 安 装 综合 信 息 箱 、但安 装 了光 纤 信 息 面板的 业主） 作为中国电信第一批光纤到户（FTTH）住宅小区，中国电信已经为您的家庭提供了入户光纤和光纤信息面板。 示例：光纤信息面板位于您家庭的客厅电视墙，入户光纤预埋位置和光纤信息面板安装位置示例如下图所示： 图1－3 信息面板及入户光纤预埋位置示意图 面板内已安装有入户光，提供超高速数据传输速率。光纤不同于五类线和双绞线，易损坏且较难修复请您务必注意不要弯曲折断。 光纤信息面板是安装在您家庭内用于接入入户光纤和网络设备的连接设施，也属于易损坏物品。请您在装修时不要移动光纤面板的安装位置。 图1－4 入户光器及信息面板示意图 二、家庭装修布线方法 为了满足您随时随地的通话、上网、视频、娱乐等信息化家居要求，我们建议您在如下位置安装双口信息面板，见图 2－1： 图 2－1 双口信息插...
