光纤基础知识

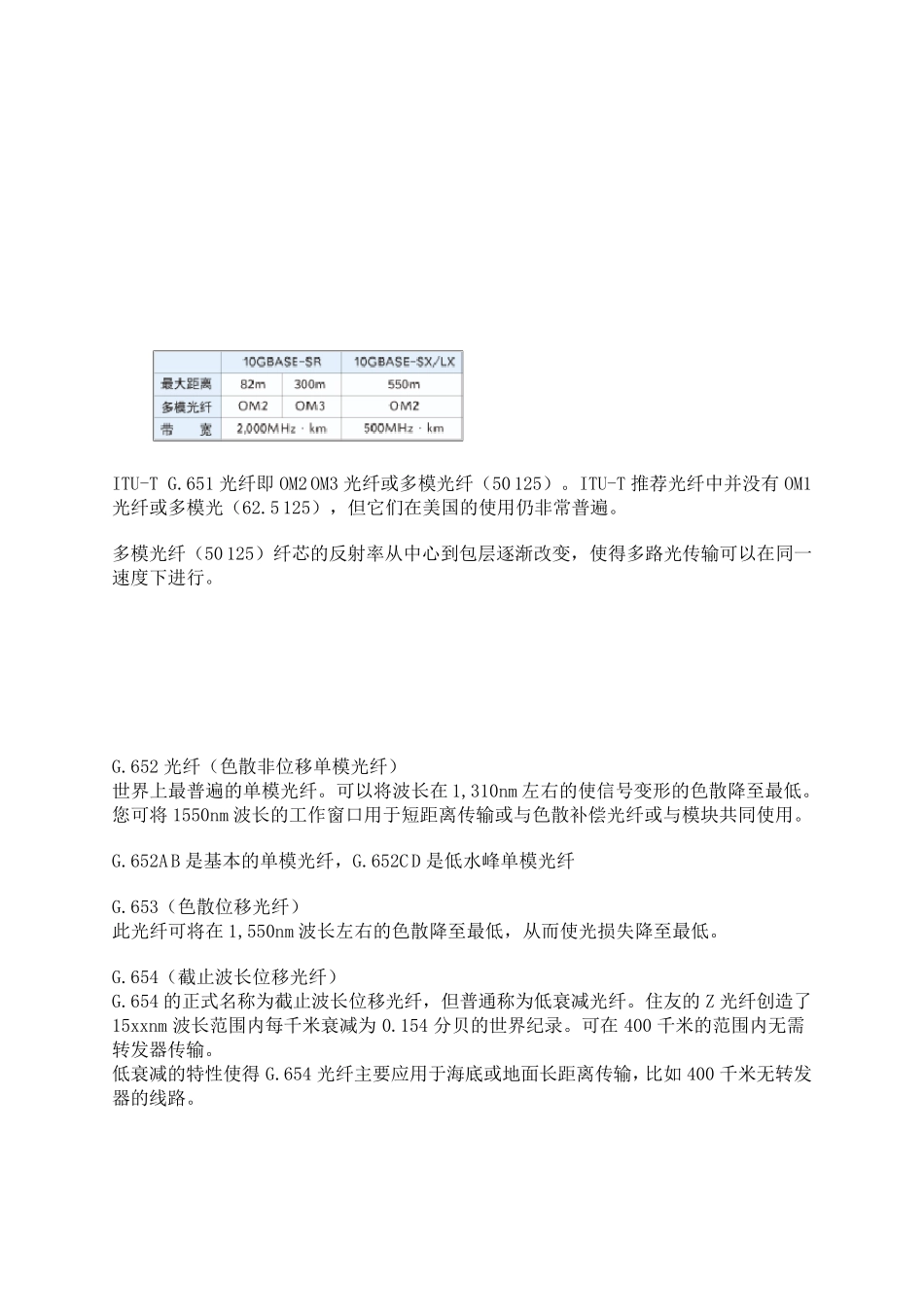

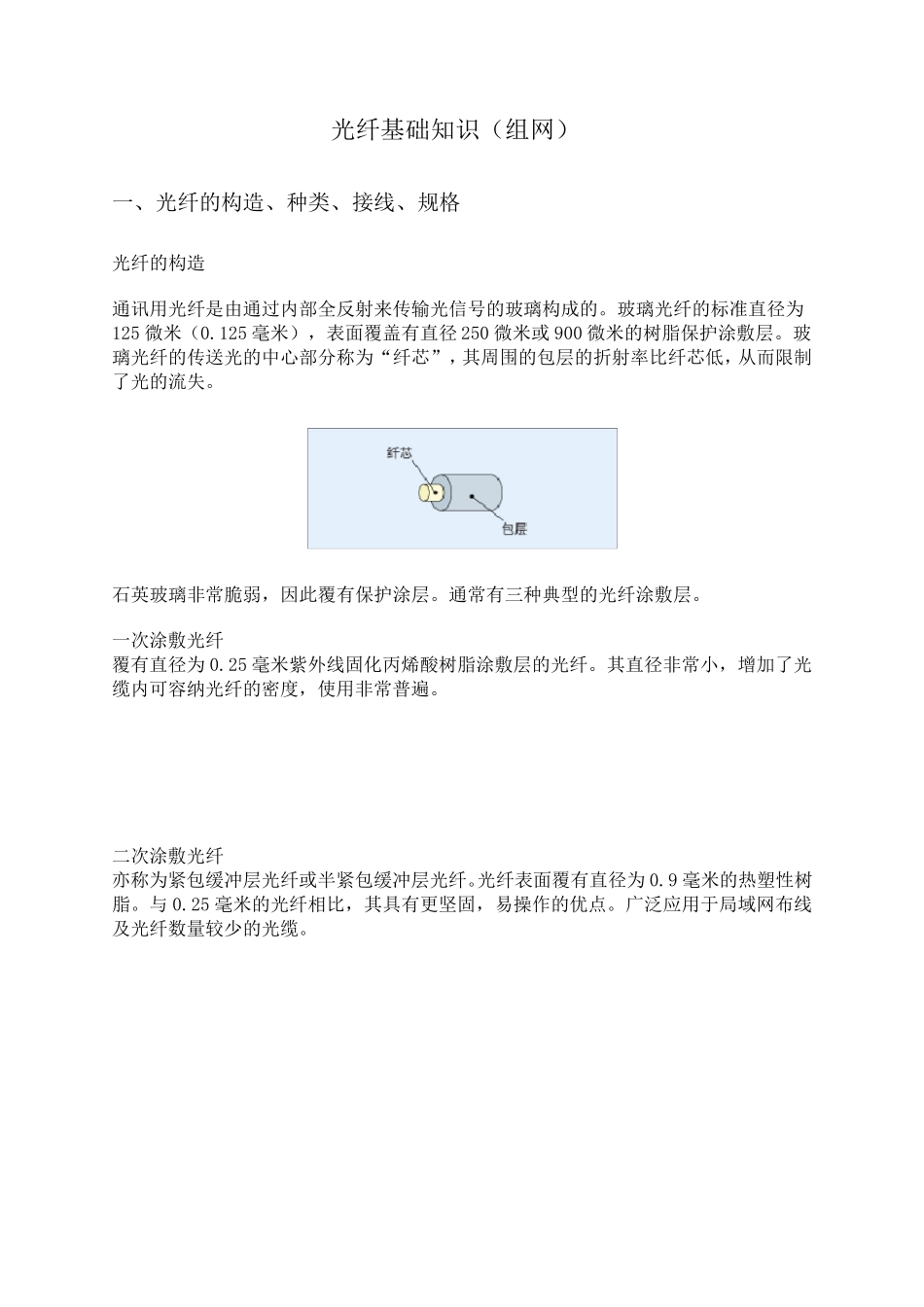

光纤基础知识（组网） 一、光纤的构造、种类、接线、规格 光纤的构造 通讯用光纤是由通过内部全反射来传输光信号的玻璃构成的。玻璃光纤的标准直径为125 微米（0.125 毫米），表面覆盖有直径250 微米或900 微米的树脂保护涂敷层。玻璃光纤的传送光的中心部分称为“纤芯”，其周围的包层的折射率比纤芯低，从而限制了光的流失。 石英玻璃非常脆弱，因此覆有保护涂层。通常有三种典型的光纤涂敷层。 一次涂敷光纤 覆有直径为0.25 毫米紫外线固化丙烯酸树脂涂敷层的光纤。其直径非常小，增加了光缆内可容纳光纤的密度，使用非常普遍。 二次涂敷光纤 亦称为紧包缓冲层光纤或半紧包缓冲层光纤。光纤表面覆有直径为0.9 毫米的热塑性树脂。与 0.25 毫米的光纤相比，其具有更坚固，易操作的优点。广泛应用于局域网布线及光纤数量较少的光缆。 带状光纤 带状光纤提高了连接器组装的效率，有利于多芯融接，从而提高了作业效率。 带状光纤由4 根、8 根或 12 根不同颜色的光纤组成,芯纤数最大可达 1,000 根。光纤表层覆有紫外线固化丙烯酸脂材料，使用标准光纤剥套钳便可轻松去除涂敷层，方便多芯融接或取出单个光纤。使用多芯融接机，带状光纤可一次性融接，在光纤数量多的光缆中能轻易识别出来。 光纤种类 以下是对最常用的通信光纤种类的描述。 MMF（多模光纤） - OM1 光纤或多模光纤（62.5⁄125） - OM2⁄OM3 光纤（G.651 光纤或多模光纤（50⁄125）） SMF（单模光纤） - G.652（色散非位移单模光纤） - G.653（色散位移光纤） - G.654（截止波长位移光纤） - G.655（非零色散位移光纤） - G.656（低斜率非零色散位移光纤） - G.657（耐弯光纤） 只要光预算允许，技术上来讲 ,任何合适的光纤都可应用于FTTx 技术，但 FTTx 技术最常用的光纤为 G.652 和 G.657。 G.651（多模光纤） G.651 主要应用于局域网，不适用于长距离传输，但在 300 至 500 米的范围内，G.651是成本较低的多模传输光纤。 ITU-T G.651 光纤即OM2⁄OM3 光纤或多模光纤（50⁄125）。ITU-T 推荐光纤中并没有 OM1光纤或多模光（62.5⁄125），但它们在美国的使用仍非常普遍。 多模光纤（50⁄125）纤芯的反射率从中心到包层逐渐改变，使得多路光传输可以在同一速度下进行。 G.652 光纤（色散非位移单模光纤） 世界上最普遍的单模光纤。可以将波长在 1,310nm 左右的使信号变形的色散降至最低。您可将 1550nm 波...
