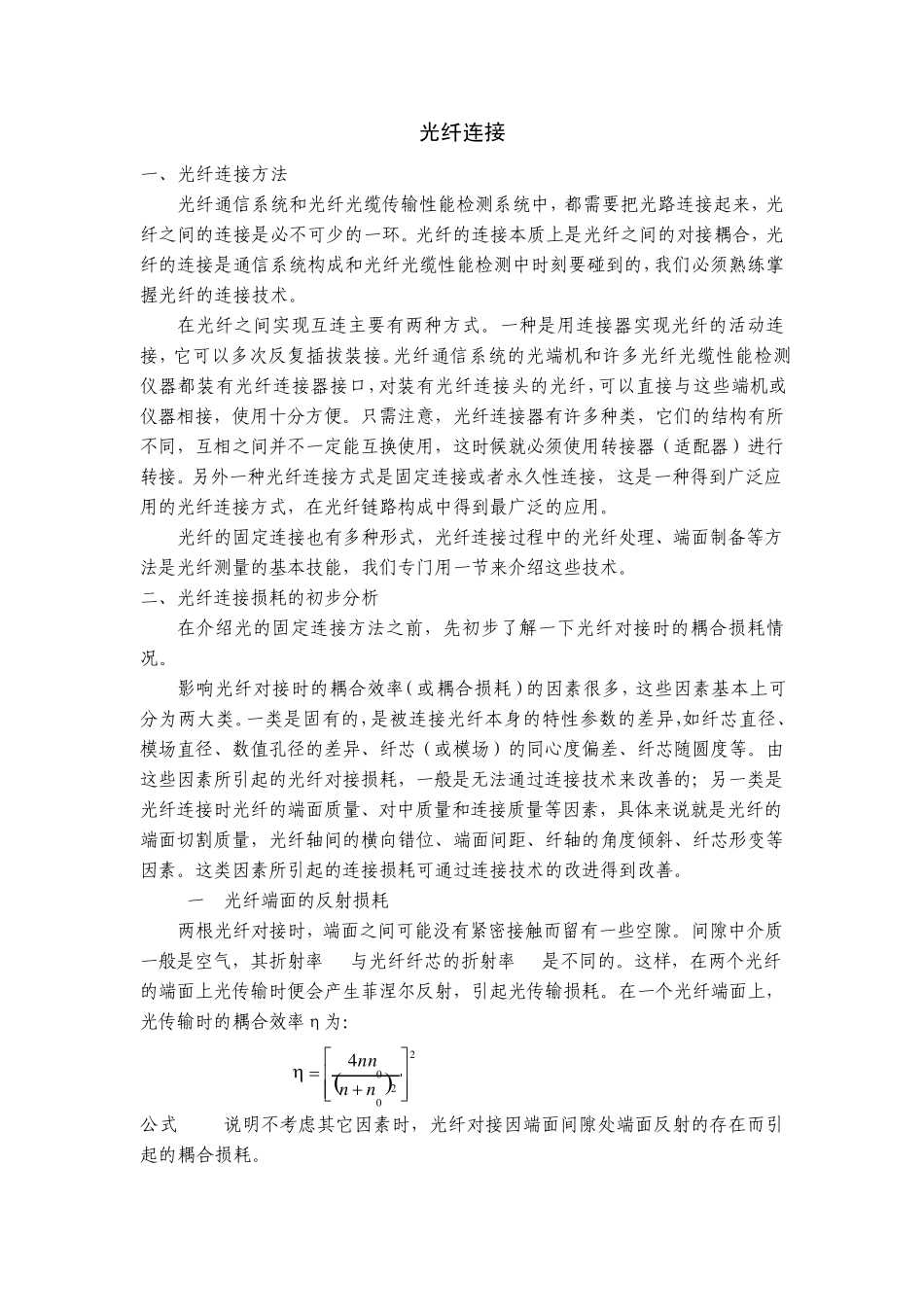

光纤连接 一、光纤连接方法 光纤通信系统和光纤光缆传输性能检测系统中，都需要把光路连接起来，光纤之间的连接是必不可少的一环。光纤的连接本质上是光纤之间的对接耦合，光纤的连接是通信系统构成和光纤光缆性能检测中时刻要碰到的，我们必须熟练掌握光纤的连接技术。 在光纤之间实现互连主要有两种方式。一种是用连接器实现光纤的活动连接，它可以多次反复插拔装接。光纤通信系统的光端机和许多光纤光缆性能检测仪器都装有光纤连接器接口，对装有光纤连接头的光纤，可以直接与这些端机或仪器相接，使用十分方便。只需注意，光纤连接器有许多种类，它们的结构有所不同，互相之间并不一定能互换使用，这时候就必须使用转接器（适配器）进行转接。另外一种光纤连接方式是固定连接或者永久性连接，这是一种得到广泛应用的光纤连接方式，在光纤链路构成中得到最广泛的应用。 光纤的固定连接也有多种形式，光纤连接过程中的光纤处理、端面制备等方法是光纤测量的基本技能，我们专门用一节来介绍这些技术。 二、光纤连接损耗的初步分析 在介绍光的固定连接方法之前，先初步了解一下光纤对接时的耦合损耗情况。 影响光纤对接时的耦合效率（或耦合损耗）的因素很多，这些因素基本上可分为两大类。一类是固有的，是被连接光纤本身的特性参数的差异，如纤芯直径、模场直径、数值孔径的差异、纤芯（或模场）的同心度偏差、纤芯随圆度等。由这些因素所引起的光纤对接损耗，一般是无法通过连接技术来改善的；另一类是光纤连接时光纤的端面质量、对中质量和连接质量等因素，具体来说就是光纤的端面切割质量，光纤轴间的横向错位、端面间距、纤轴的角度倾斜、纤芯形变等因素。这类因素所引起的连接损耗可通过连接技术的改进得到改善。 (一) 光纤端面的反射损耗 两根光纤对接时，端面之间可能没有紧密接触而留有一些空隙。间隙中介质一般是空气，其折射率n0与光纤纤芯的折射率n是不同的。这样，在两个光纤的端面上光传输时便会产生菲涅尔反射，引起光传输损耗。在一个光纤端面上，光传输时的耦合效率η为： 22004nnnn (1-5) 公式(1-5)说明不考虑其它因素时，光纤对接因端面间隙处端面反射的存在而引起的耦合损耗。 一般空气的折射率n0=1，光纤纤芯折射率n=1.46，所以在一个光纤端面上的光耦合效率η=0.93，即在一个光纤端面上产生反射损耗 Lf： dBLf16.0lg10 (1-6) 光通过光纤接点传输，经受在两个端面上反射...
