光纤通信基础知识

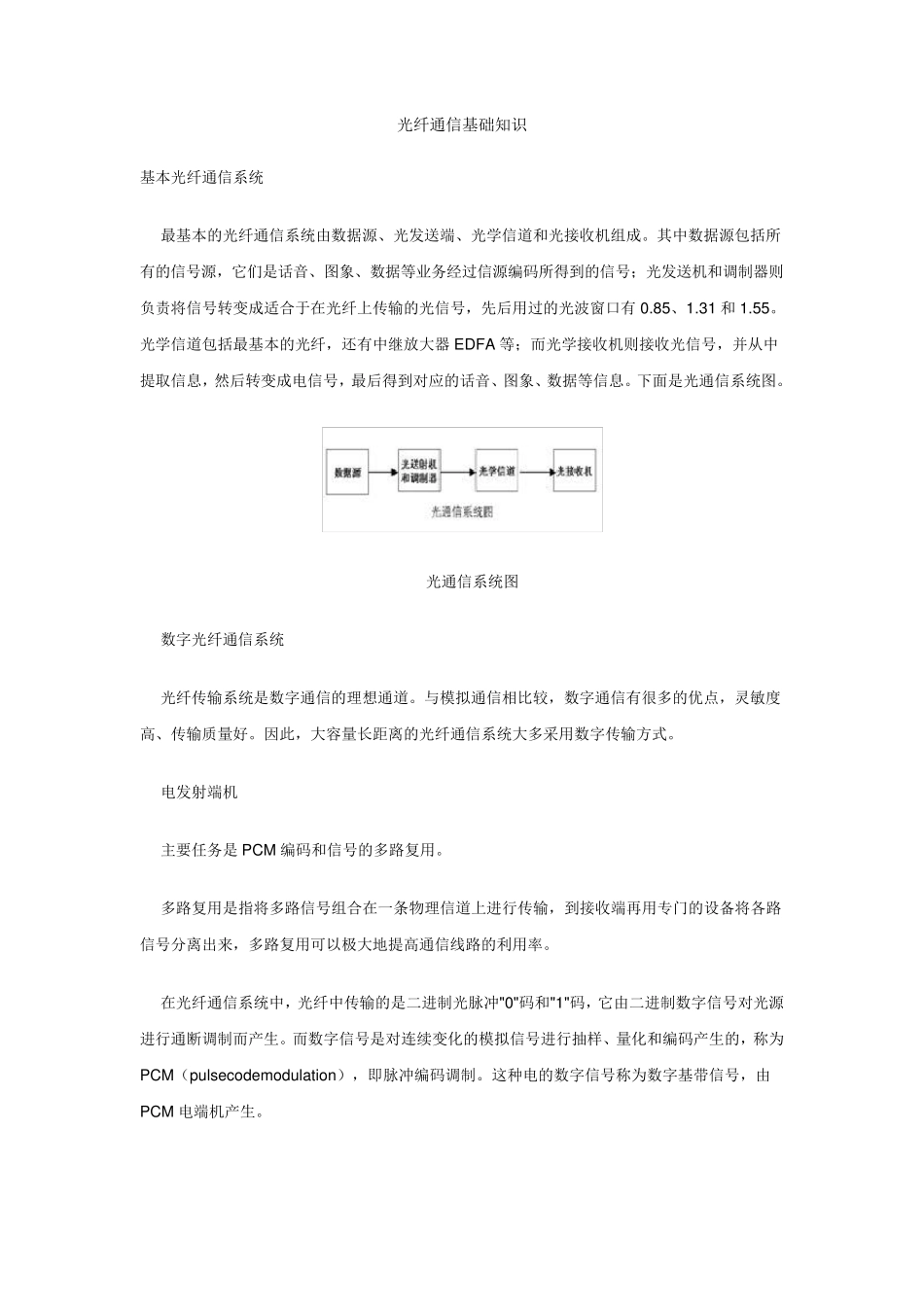

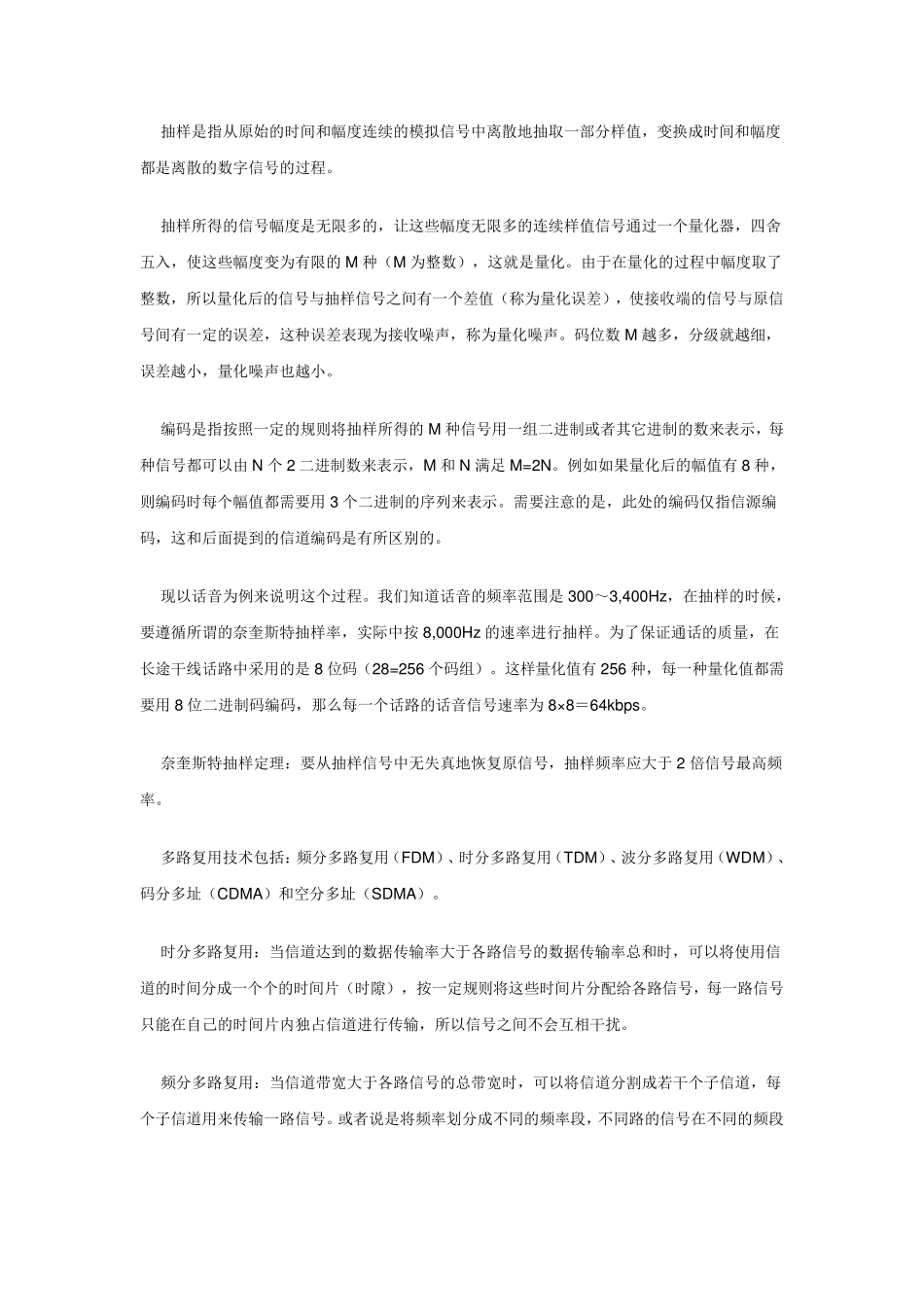

光纤通信基础知识 基本光纤通信系统 最基本的光纤通信系统由数据源、光发送端、光学信道和光接收机组成。其中数据源包括所有的信号源，它们是话音、图象、数据等业务经过信源编码所得到的信号；光发送机和调制器则负责将信号转变成适合于在光纤上传输的光信号，先后用过的光波窗口有 0.85、1.31 和 1.55。光学信道包括最基本的光纤，还有中继放大器 EDFA 等；而光学接收机则接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。下面是光通信系统图。 光通信系统图 数字光纤通信系统 光纤传输系统是数字通信的理想通道。与模拟通信相比较，数字通信有很多的优点，灵敏度高、传输质量好。因此，大容量长距离的光纤通信系统大多采用数字传输方式。 电发射端机 主要任务是 PCM 编码和信号的多路复用。 多路复用是指将多路信号组合在一条物理信道上进行传输，到接收端再用专门的设备将各路信号分离出来，多路复用可以极大地提高通信线路的利用率。 在光纤通信系统中，光纤中传输的是二进制光脉冲"0"码和"1"码，它由二进制数字信号对光源进行通断调制而产生。而数字信号是对连续变化的模拟信号进行抽样、量化和编码产生的，称为PCM（pu lsecodemodu lation），即脉冲编码调制。这种电的数字信号称为数字基带信号，由PCM 电端机产生。 抽样是指从原始的时间和幅度连续的模拟信号中离散地抽取一部分样值，变换成时间和幅度都是离散的数字信号的过程。 抽样所得的信号幅度是无限多的，让这些幅度无限多的连续样值信号通过一个量化器，四舍五入，使这些幅度变为有限的 M 种（M 为整数），这就是量化。由于在量化的过程中幅度取了整数，所以量化后的信号与抽样信号之间有一个差值（称为量化误差），使接收端的信号与原信号间有一定的误差，这种误差表现为接收噪声，称为量化噪声。码位数 M 越多，分级就越细，误差越小，量化噪声也越小。 编码是指按照一定的规则将抽样所得的 M 种信号用一组二进制或者其它进制的数来表示，每种信号都可以由 N 个 2 二进制数来表示，M 和 N 满足 M=2N。例如如果量化后的幅值有 8 种，则编码时每个幅值都需要用 3 个二进制的序列来表示。需要注意的是，此处的编码仅指信源编码，这和后面提到的信道编码是有所区别的。 现以话音为例来说明这个过程。我们知道话音的频率范围是 300～3,400Hz，在抽样的时候，要遵循所谓的奈奎斯特抽样率，实际中按...
