光缆基础知识

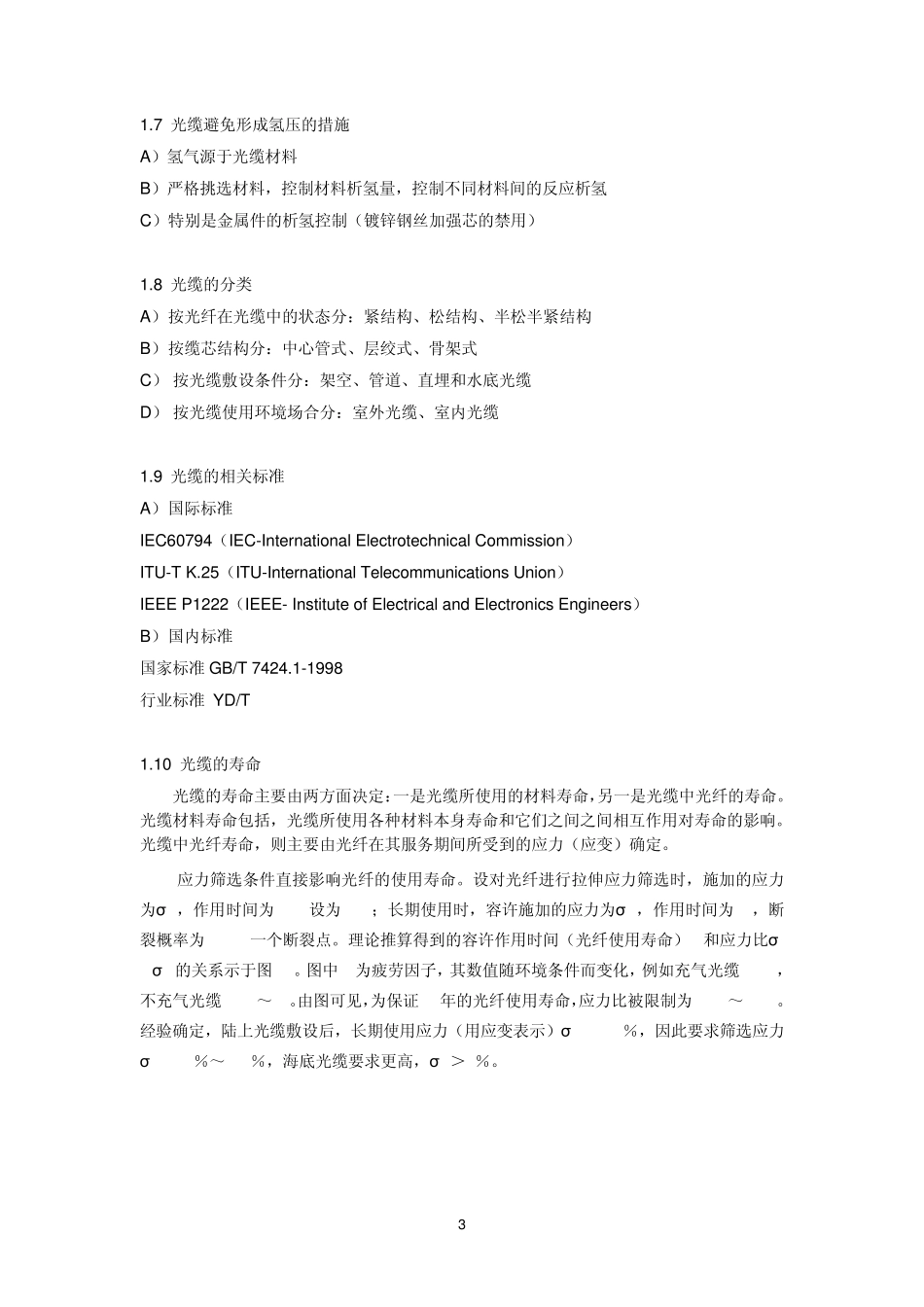

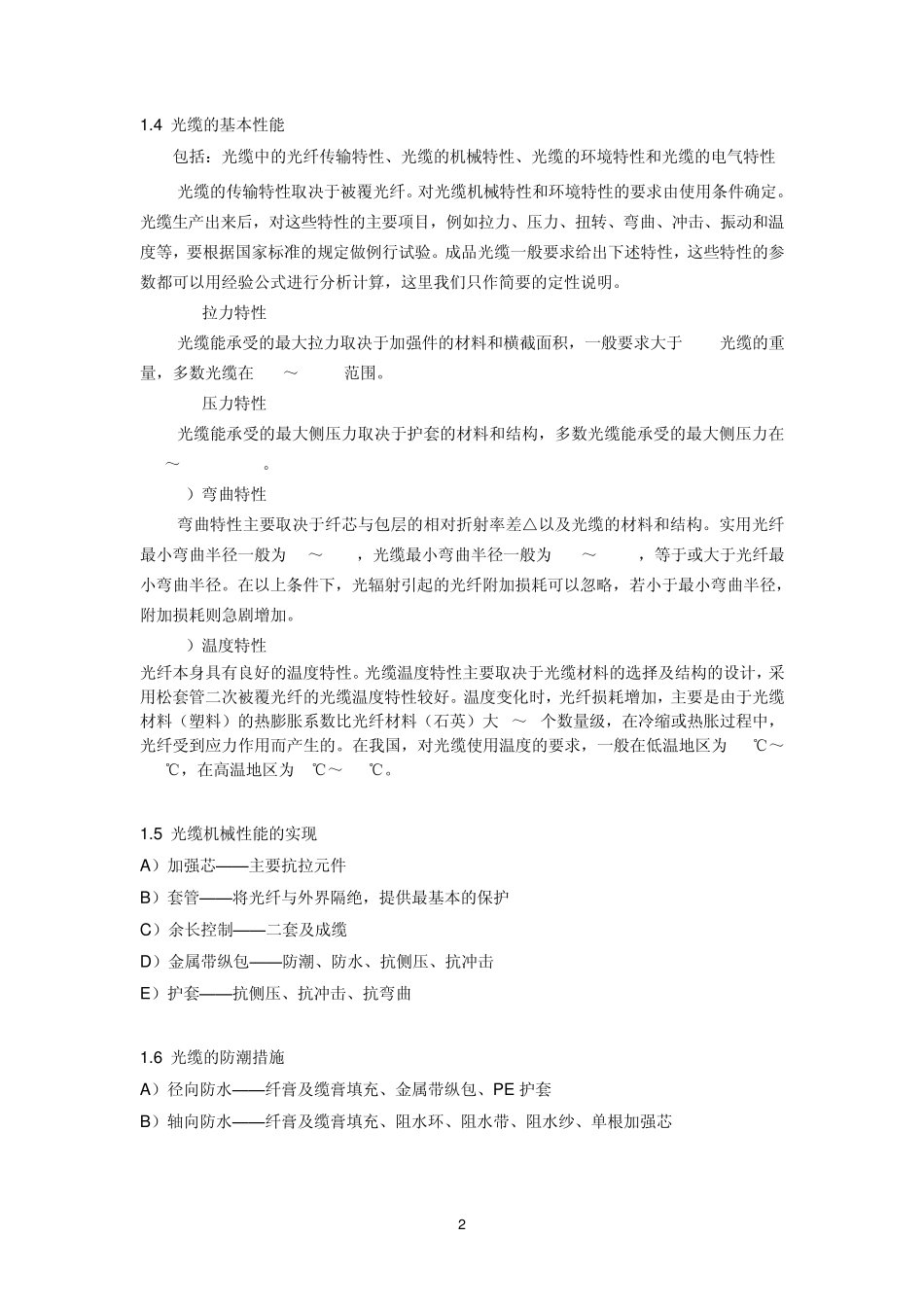

1 光缆知识 一、 光缆基本知识 1.1 什么是光缆 对光缆的基本要求是保护光纤的机械强度和传输特性，防止施工过程和使用期间光纤断裂，保持传输特性稳定。为此，必须根据使用环境设计各种结构的光缆，以保证光纤不受应力的作用和有害物质的侵蚀。用适当的材料和缆结构，对通信光纤进行收容保护，使光纤免受机械和环境的影响和损害，适应不同场合使用。 1.2 影响光纤性能和寿命的因素 A） 应力：导致光纤断裂或衰减增加 B） 水和潮气：使光纤易于断裂（变脆），影响寿命 C）氢气（压）：光纤在一定具有压力的氢气作用下，光纤衰减曲线会在 1240nm 处产生突变的吸收峰，使 1310nm 及 1550nm 波长处的衰减明显增加。 1.3 光缆设计的基本原则 针对光纤的弱点，光缆设计应遵循以下原则： A）为光纤提供机械保护，使光纤在各种环境下免受应力； B）必须防止水分和潮气侵入； C） 必须避免光缆中产生氢气，尤其避免形成氢压。 2 1.4 光缆的基本性能 包括：光缆中的光纤传输特性、光缆的机械特性、光缆的环境特性和光缆的电气特性 光缆的传输特性取决于被覆光纤。对光缆机械特性和环境特性的要求由使用条件确定。光缆生产出来后，对这些特性的主要项目，例如拉力、压力、扭转、弯曲、冲击、振动和温度等，要根据国家标准的规定做例行试验。成品光缆一般要求给出下述特性，这些特性的参数都可以用经验公式进行分析计算，这里我们只作简要的定性说明。 1) 拉力特性 光缆能承受的最大拉力取决于加强件的材料和横截面积，一般要求大于 1km光缆的重量，多数光缆在 100～400kg范围。 2) 压力特性 光缆能承受的最大侧压力取决于护套的材料和结构，多数光缆能承受的最大侧压力在100～400kg/10cm。 3）弯曲特性 弯曲特性主要取决于纤芯与包层的相对折射率差△以及光缆的材料和结构。实用光纤最小弯曲半径一般为20～50mm，光缆最小弯曲半径一般为200～500mm，等于或大于光纤最小弯曲半径。在以上条件下，光辐射引起的光纤附加损耗可以忽略，若小于最小弯曲半径，附加损耗则急剧增加。 4）温度特性 光纤本身具有良好的温度特性。光缆温度特性主要取决于光缆材料的选择及结构的设计，采用松套管二次被覆光纤的光缆温度特性较好。温度变化时，光纤损耗增加，主要是由于光缆材料（塑料）的热膨胀系数比光纤材料（石英）大 2～3个数量级，在冷缩或热胀过程中，光纤受到应力作用而产生的。在我国，对光缆使用温度的要求，一般在...
