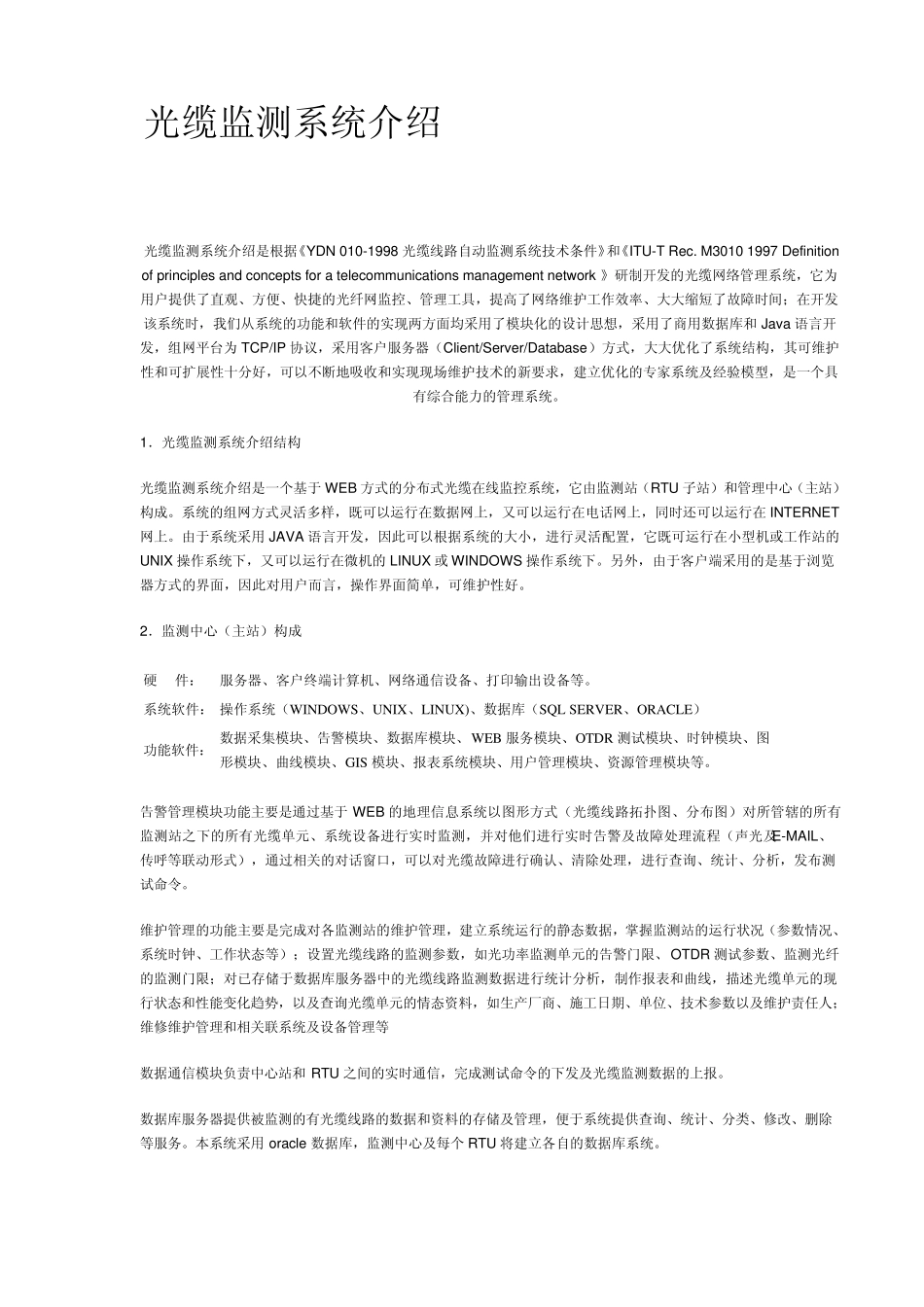

光缆监测系统介绍

光缆监测系统介绍 光缆监测系统介绍是根据《YDN 010-1998 光缆线路自动监测系统技术条件》和《ITU-T Rec. M3010 1997 Definition of principles and concepts for a telecommunications management netw ork 》研制开发的光缆网络管理系统，它为用户提供了直观、方便、快捷的光纤网监控、管理工具，提高了网络维护工作效率、大大缩短了故障时间；在开发该系统时，我们从系统的功能和软件的实现两方面均采用了模块化的设计思想，采用了商用数据库和Java 语言开发，组网平台为TCP/IP 协议，采用客户服务器（Client/Server/Database）方式，大大优化了系统结构，其可维护性和可扩展性十分好，可以不断地吸收和实现现场维护技术的新要求，建立优化的专家系统及经验模型，是一个具有综合能力的管理系统。 1．光缆监测系统介绍结构 光缆监测系统介绍是一个基于 WEB 方式的分布式光缆在线监控系统，它由监测站（RTU 子站）和管理中心（主站）构成。系统的组网方式灵活多样，既可以运行在数据网上，又可以运行在电话网上，同时还可以运行在 INTERNET网上。由于系统采用JAVA 语言开发，因此可以根据系统的大小，进行灵活配置，它既可运行在小型机或工作站的UNIX 操作系统下，又可以运行在微机的LINUX 或 WINDOWS 操作系统下。另外，由于客户端采用的是基于浏览器方式的界面，因此对用户而言，操作界面简单，可维护性好。 2．监测中心（主站）构成 硬 件： 服务器、客户终端计算机、网络通信设备、打印输出设备等。 系统软件： 操作系统（WINDOWS、UNIX、LINUX)、数据库（SQL SERVER、ORACLE） 功能软件： 数据采集模块、告警模块、数据库模块、WEB 服务模块、OTDR 测试模块、时钟模块、图形模块、曲线模块、GIS 模块、报表系统模块、用户管理模块、资源管理模块等。 告警管理模块功能主要是通过基于 WEB 的地理信息系统以图形方式（光缆线路拓扑图、分布图）对所管辖的所有监测站之下的所有光缆单元、系统设备进行实时监测，并对他们进行实时告警及故障处理流程（声光及E-MAIL、传呼等联动形式），通过相关的对话窗口，可以对光缆故障进行确认、清除处理，进行查询、统计、分析，发布测试命令。 维护管理的功能主要是完成对各监测站的维护管理，建立系统运行的静态数据，掌握监测站的运行状况（参数情况、系统时钟、工作状态等）；设置光缆线路的监测参数，如光功率监测单元的告警门限、 OTDR 测试参数、...
