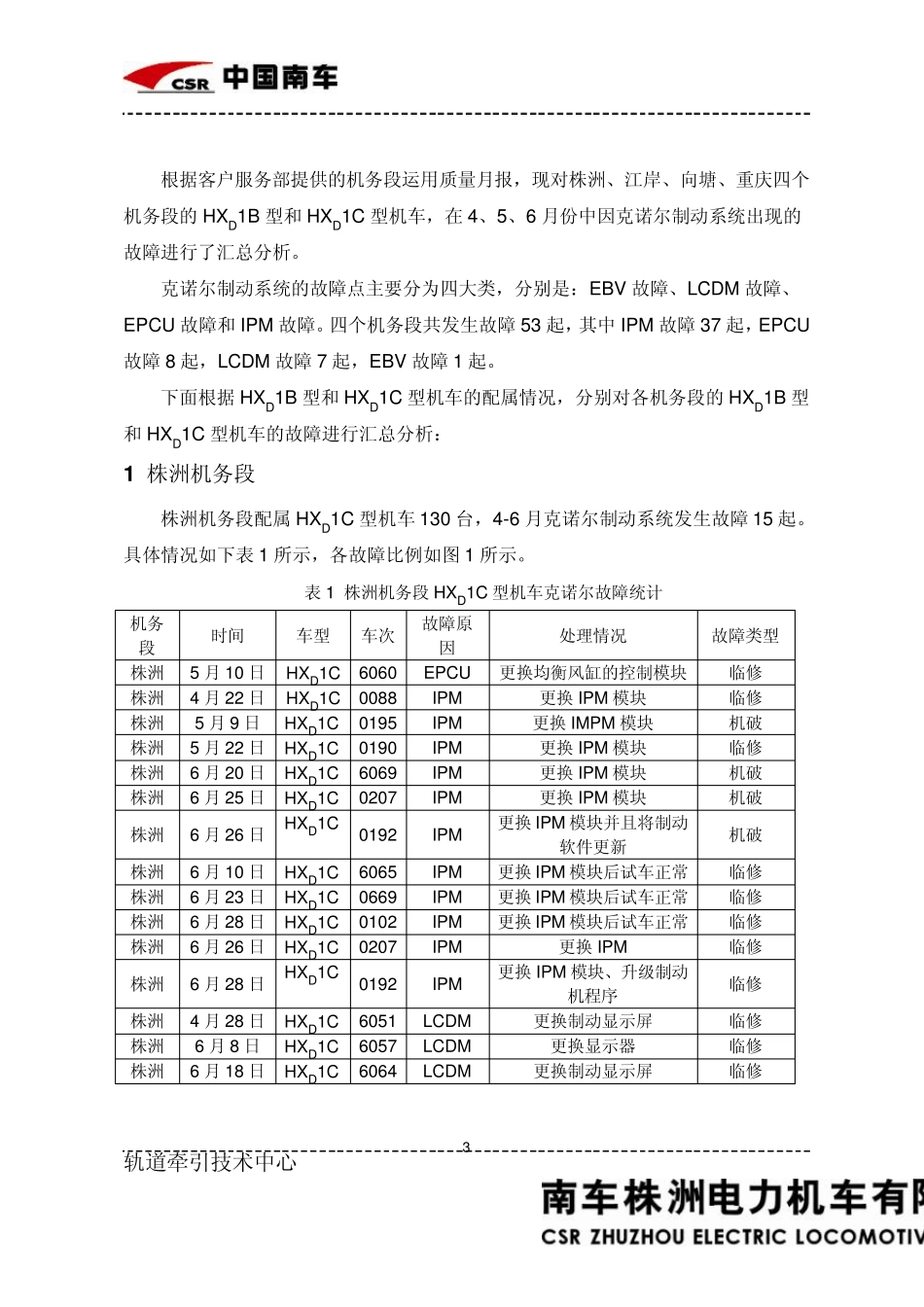

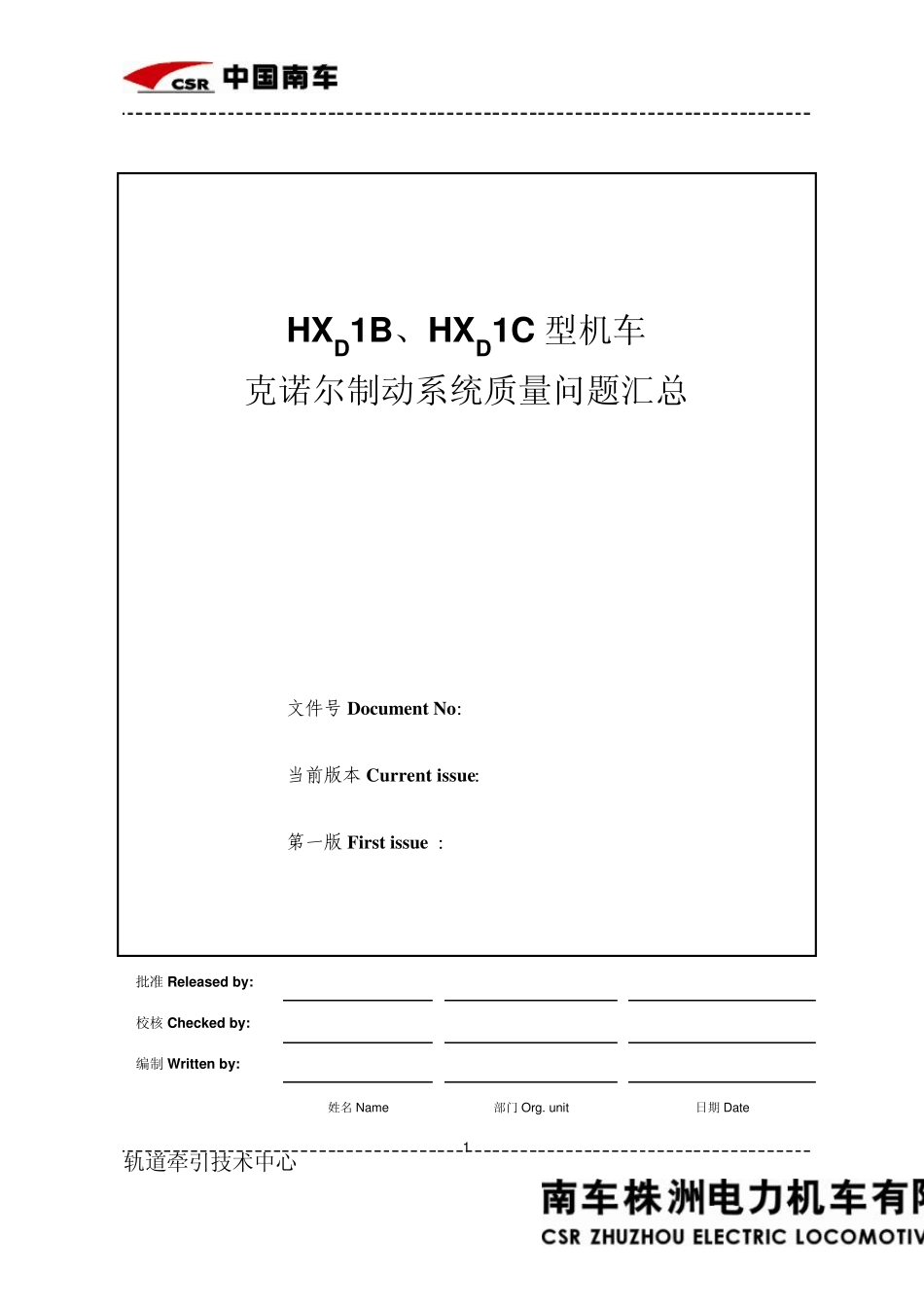

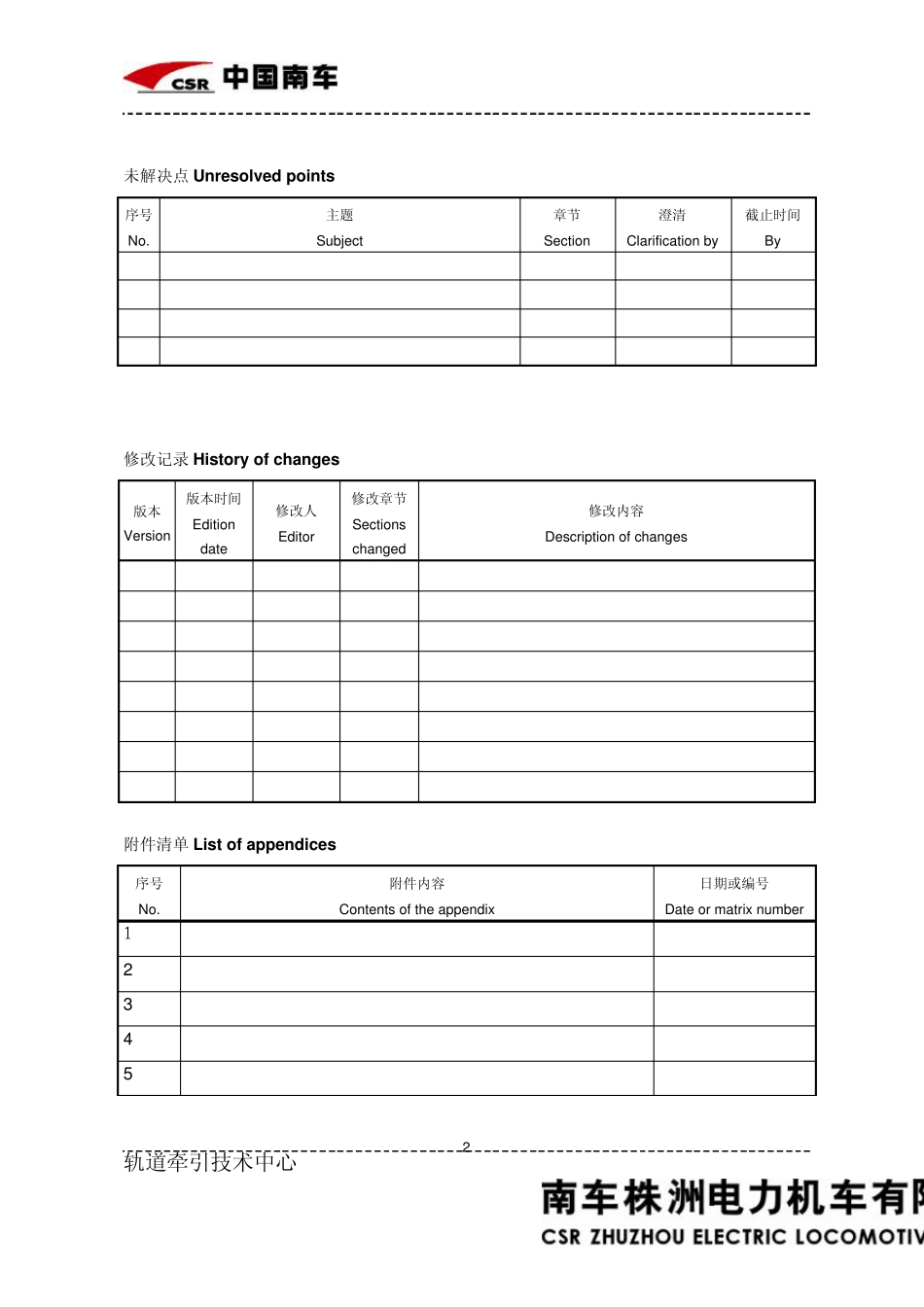

轨道牵引技术中心 1 HXD1B、HXD1C 型机车 克诺尔制动系统质量问题汇总 文件号Docu ment No: 当前版本Cu rrent issu e: 第一版First issu e : 批准 Released by : 校核 Checked by : 编制 Written by : 姓名 Name 部门 Org. u nit 日期 Date 轨道牵引技术中心 2 未解决点 Unresolv ed points 序号 No. 主题 Subject 章节 Section 澄清 Clarification by 截止时间 By 修改记录 History of changes 版本Version 版本时间 Edition date 修改人 Editor 修改章节 Sections changed 修改内容 Description of changes 附件清单 List of appendices 序号 No. 附件内容 Contents of the appendix 日期或编号 Date or matrix number 1 2 3 4 5 轨道牵引技术中心 3 根据客户服务部提供的机务段运用质量月报,现对株洲、江岸、向塘、重庆四个机务段的HXD1B 型和 HXD1C 型机车,在 4、5、6 月份中因克诺尔制动系统出现的故障进行了汇总分析。 克诺尔制动系统的故障点主要分为四大类,分别是:EBV 故障、LCDM 故障、EPCU 故障和 IPM 故障。四个机务段共发生故障 53 起,其中IPM 故障 37 起,EPCU故障 8 起,LCDM 故障 7 起,EBV 故障 1 起。 下面根据HXD1B 型和 HXD1C 型机车的配属情况,分别对各机务段的HXD1B 型和 HXD1C 型机车的故障进行汇总分析: 1 株洲机务段 株洲机务段配属 HXD1C 型机车 130 台,4-6 月克诺尔制动系统发生故障 15 起。具体情况如下表 1 所示,各故障比例如图 1 所示。 表 1 株洲机务段HXD1C 型机车克诺尔故障统计 机务段 时间 车型 车次 故障原因 处理情况 故障类型 株洲 5 月10 日 HXD1C 6060 EPCU 更换均衡风缸的控制模块 临修 株洲 4 月22 日 HXD1C 0088 IPM 更换 IPM 模块 临修 株洲 5 月9 日 HXD1C 0195 IPM 更换 IMPM 模块 机破 株洲 5 月22 日 HXD1C 0190 IPM 更换 IPM 模块 临修 株洲 6 月20 日 HXD1C 6069 IPM 更换 IPM 模块 机破 株洲 6 月25 日 HXD1C 0207 IPM 更换 IPM 模块 机破 株洲 6 月26 日 HXD1C 0192 IPM 更换 IPM 模块并且将制动软件更新 机破 株洲 6 月10 日 HXD1C 6065 IPM 更换 IPM 模块后试车正常 临修 株洲 6 月23 日 HXD1C 0669 IPM 更换 IPM ...
