全介质自承式光缆(ADSS)结构参数及机械性能表

全介质自承式光缆(ADSS)结构参数及机械性能表_第1页
1/13

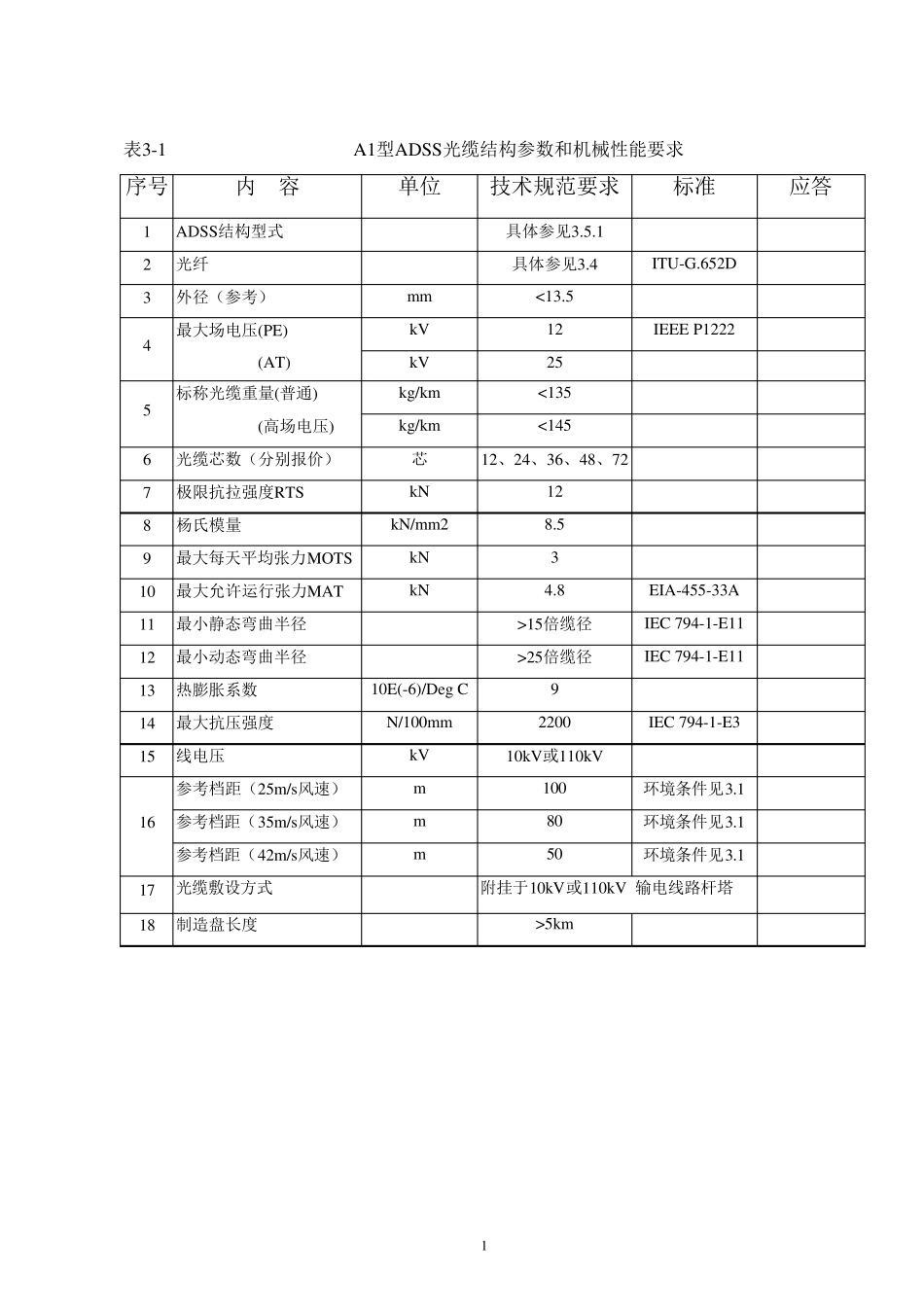

全介质自承式光缆(ADSS)结构参数及机械性能表_第2页
2/13
全介质自承式光缆(ADSS)结构参数及机械性能表_第3页
3/13
全 介质自承式光缆(ADSS) 结构参数及机械性能表 1 表3-1 A1型ADSS光缆结构参数和机械性能要求 序号 内 容 单位 技术规范要求 标准 应答 1 ADSS结构型式 具体参见3.5.1 2 光纤 具体参见3.4 ITU-G.652D 3 外径(参考) mm <13.5 4 最大场电压(PE) kV 12 IEEE P1222 (AT) kV 25 5 标称光缆重量(普通) kg/km <135 (高场电压) kg/km <145 6 光缆芯数(分别报价) 芯 12、24、36、48、72 7 极限抗拉强度RTS kN 12 8 杨氏模量 kN/mm2 8.5 9 最大每天平均张力MOTS kN 3 10 最大允许运行张力MAT kN 4.8 EIA-455-33A 11 最小静态弯曲半径 >15倍缆径 IEC 794-1-E11 12 最小动态弯曲半径 >25倍缆径 IEC 794-1-E11 13 热膨胀系数 10E(-6)/Deg C 9 14 最大抗压强度 N/100mm 2200 IEC 794-1-E3 15 线电压 kV 10kV或110kV 16 参考档距(25m/s风速) m 100 环境条件见3.1 参考档距(35m/s风速) m 80 环境条件见3.1 参考档距(42m/s风速) m 50 环境条件见3.1 17 光缆敷设方式 附挂于10kV或110kV 输电线路杆塔 18 制造盘长度 >5km 2 表3-2 A2型ADSS光缆结构参数和机械性能要求 序号 内 容 单位 技术规范要求 标准 应答 1 ADSS结构型式 具体参见3.5.1 2 光纤 具体参见3.4 ITU-G.652D 3 外径(参考) mm <13.5 4 最大场电压(PE) kV 12 IEEE P1222 (AT) kV 25 5 标称光缆重量(普通) kg/km <140 (高场电压) kg/km <150 6 光缆芯数(分别报价) 芯 12、24、36、48、72 极限抗拉强度RTS kN 16.5 8 杨氏模量 kN/mm2 11 9 最大每天平均张力MOTS kN 4.13 10 最大允许运行张力MAT kN 6.6 EIA-455-33A 11 最小静态弯曲半径 >15倍缆径 IEC 794-1-E11 12 最小动态弯曲半径 >25倍缆径 IEC 794-1-E11 13 热膨胀系数 10E(-6)/Deg C 6 14 最大抗压强度 N/100mm 2200 IEC 794-1-E3 15 线电压 kV 110kV或220kV 16 参考档距(25m/s风速) m 200 环境条件见3.1 参考档距(35m/s风速) m 150 环境条件见3.1 参考档距(42m/s风速) m 100 环境条件见3.1 17 光缆敷设方式 附挂于10kV或110kV 输电线路杆塔 18 制造盘长度 >5km 3 表3-3 A3型ADSS光缆结构参数和机械性能要求 序号 内 容 单位 技术规范要求 标准 应答 1 ADSS结构型式 具体参见3.5.1 2 光纤 ...
