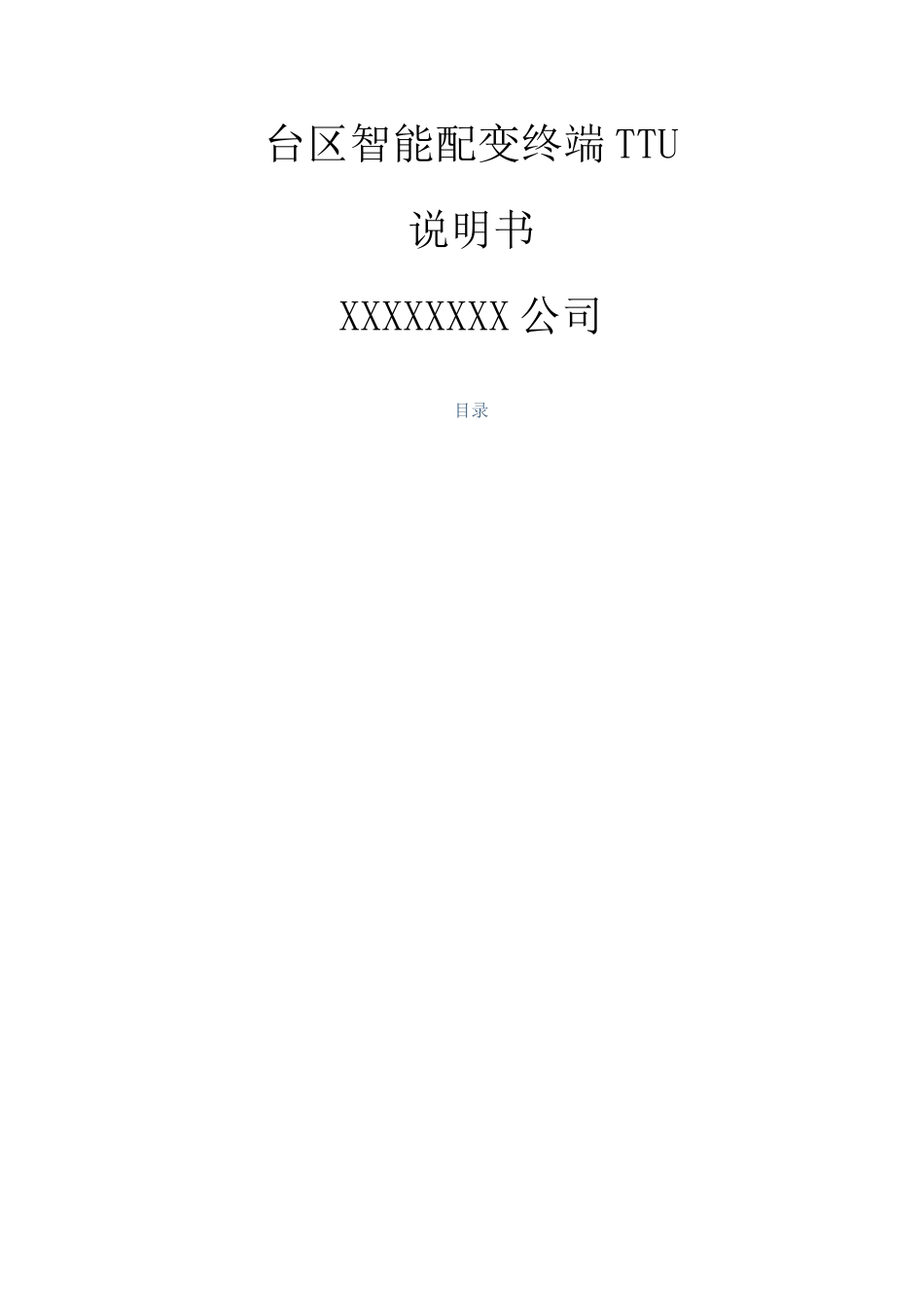

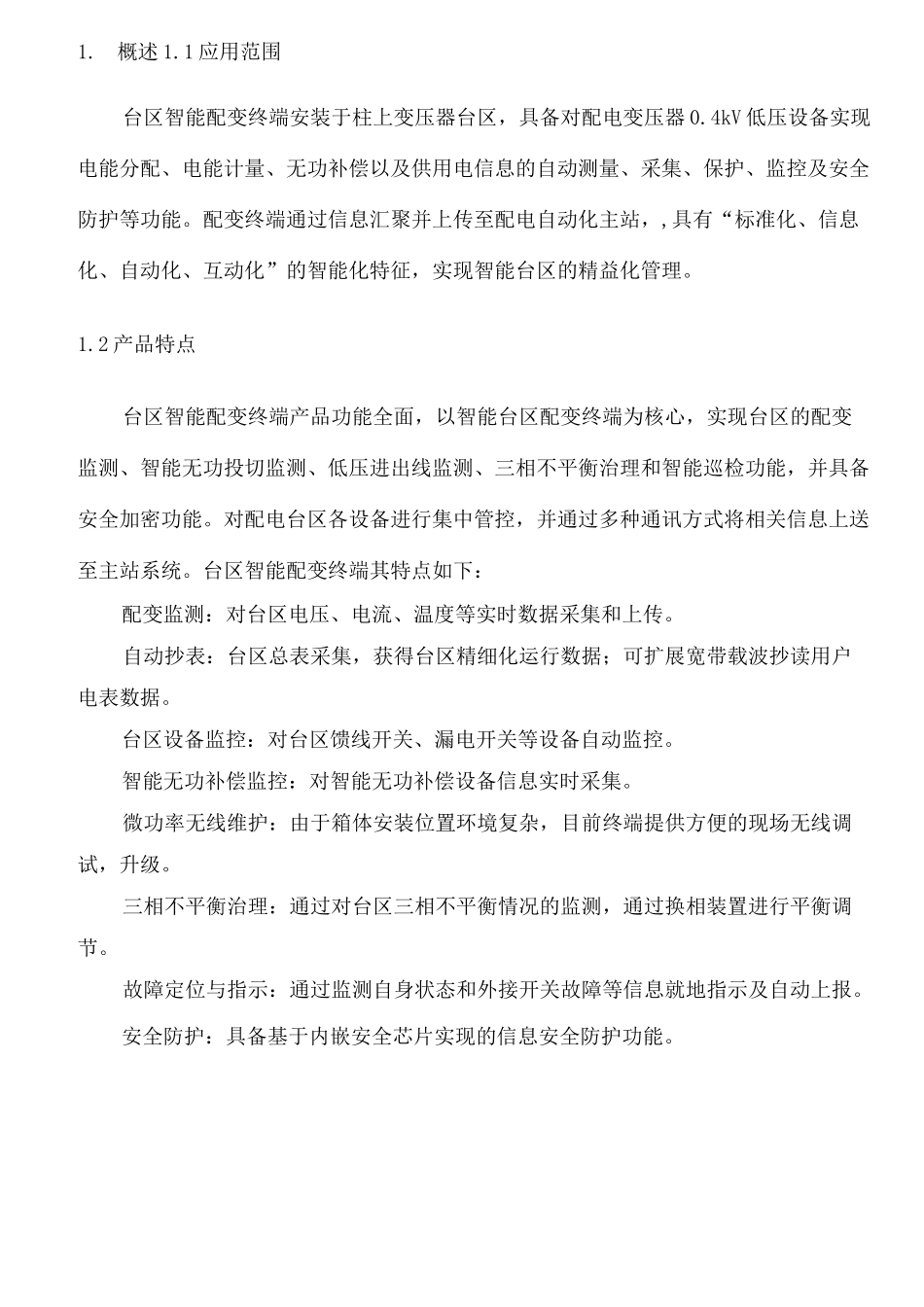

智能终端说明书文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]台区智能配变终端 TTU说明书XXXXXXXX 公司目录1.概述 1.1 应用范围台区智能配变终端安装于柱上变压器台区，具备对配电变压器 0.4kV 低压设备实现电能分配、电能计量、无功补偿以及供用电信息的自动测量、采集、保护、监控及安全防护等功能。配变终端通过信息汇聚并上传至配电自动化主站，,具有“标准化、信息化、自动化、互动化”的智能化特征，实现智能台区的精益化管理。1.2 产品特点台区智能配变终端产品功能全面，以智能台区配变终端为核心，实现台区的配变监测、智能无功投切监测、低压进出线监测、三相不平衡治理和智能巡检功能，并具备安全加密功能。对配电台区各设备进行集中管控，并通过多种通讯方式将相关信息上送至主站系统。台区智能配变终端其特点如下：配变监测：对台区电压、电流、温度等实时数据采集和上传。自动抄表：台区总表采集，获得台区精细化运行数据；可扩展宽带载波抄读用户电表数据。台区设备监控：对台区馈线开关、漏电开关等设备自动监控。智能无功补偿监控：对智能无功补偿设备信息实时采集。微功率无线维护：由于箱体安装位置环境复杂，目前终端提供方便的现场无线调试，升级。三相不平衡治理：通过对台区三相不平衡情况的监测，通过换相装置进行平衡调节。故障定位与指示：通过监测自身状态和外接开关故障等信息就地指示及自动上报。安全防护：具备基于内嵌安全芯片实现的信息安全防护功能。3电源恢复后保存数据不丢失，内部时钟正常运行；2.终端结构 2.1 终端外观终端尺寸大小：259mm（宽）*276mm（高）*184mm（深）（含重载连接器）。2.2 结构设计终端采用插件式设计，各功能插件独立设计,按不同的功能将电路设计为独立的子板，各子板通过欧式板间连接器连接到总线底板上。3. 主要技术指标3.1、使用环境环境温度：-40°C~+70°C海拔高度：WIOOOm环境相对湿度（在 25C 时）：10%—100%3.2、电源工作指标使用交流三相四线制供电，在系统故障（三相四线供电时任断二相电）时，交流电源可供终端正常工作。1）额定电压：AC220V/380V,50Hz 允许偏差：-30%~+30%，额定电流:5A;2）终端加上电源、断电、电源电压缓慢上升或缓慢下降，无误动或误发信号，当电源恢复正常后可自动恢复正常运行；4）电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生 10％过电压的情况下，没有接地的两相对地电压将会达...
