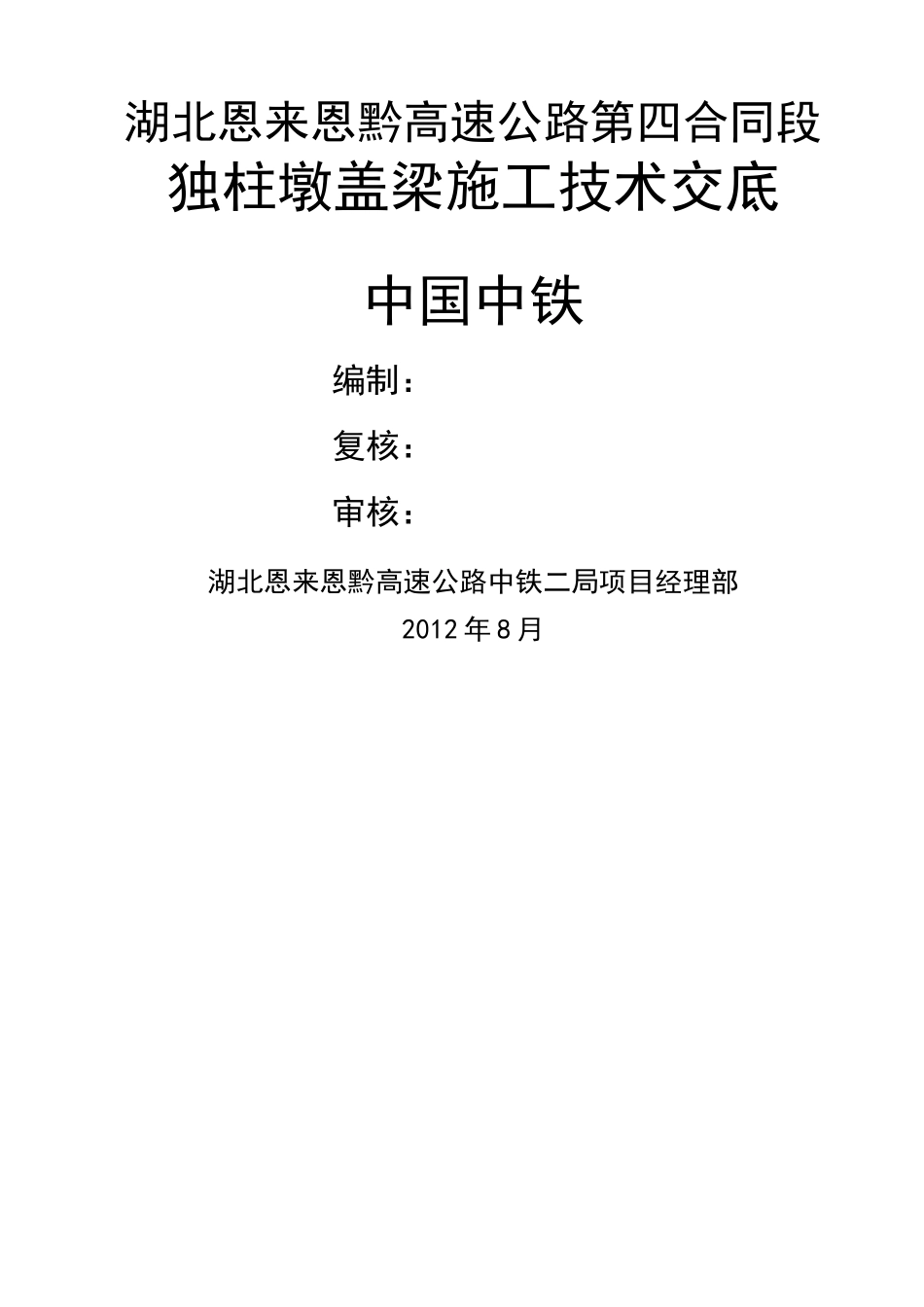

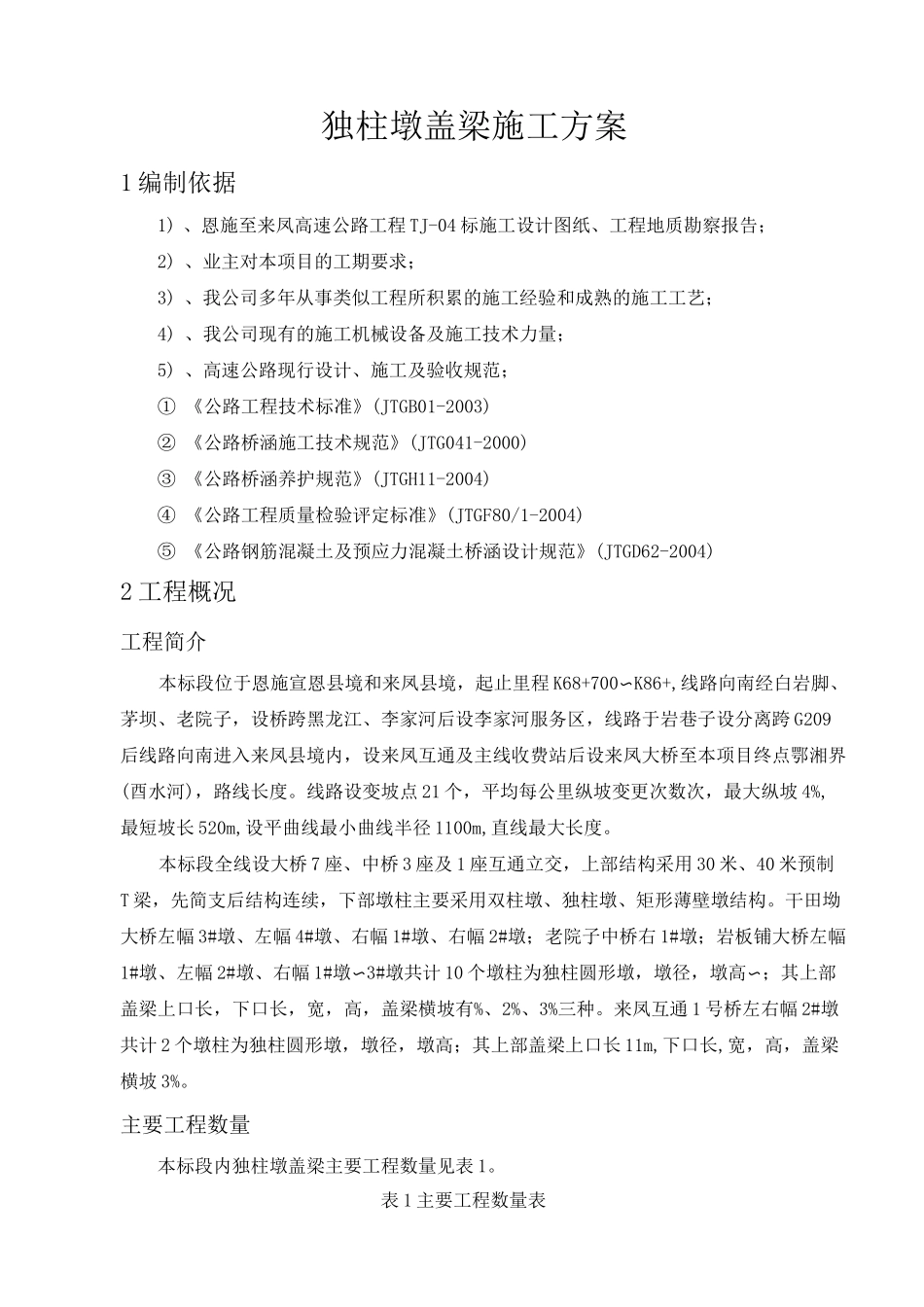

湖北恩来恩黔高速公路第四合同段独柱墩盖梁施工技术交底中国中铁编制：复核：审核：湖北恩来恩黔高速公路中铁二局项目经理部2012 年 8 月独柱墩盖梁施工方案1 编制依据1) 、恩施至来凤高速公路工程 TJ-04 标施工设计图纸、工程地质勘察报告；2) 、业主对本项目的工期要求；3) 、我公司多年从事类似工程所积累的施工经验和成熟的施工工艺；4) 、我公司现有的施工机械设备及施工技术力量；5) 、高速公路现行设计、施工及验收规范；① 《公路工程技术标准》(JTGB01-2003)② 《公路桥涵施工技术规范》(JTG041-2000)③ 《公路桥涵养护规范》(JTGH11-2004)④ 《公路工程质量检验评定标准》(JTGF80/1-2004)⑤ 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)2 工程概况工程简介本标段位于恩施宣恩县境和来凤县境，起止里程 K68+700〜K86+,线路向南经白岩脚、茅坝、老院子，设桥跨黑龙江、李家河后设李家河服务区，线路于岩巷子设分离跨 G209后线路向南进入来凤县境内，设来凤互通及主线收费站后设来凤大桥至本项目终点鄂湘界(酉水河)，路线长度。线路设变坡点 21 个，平均每公里纵坡变更次数次，最大纵坡 4%,最短坡长 520m,设平曲线最小曲线半径 1100m,直线最大长度。本标段全线设大桥 7 座、中桥 3 座及 1 座互通立交，上部结构采用 30 米、40 米预制T 梁，先简支后结构连续，下部墩柱主要采用双柱墩、独柱墩、矩形薄壁墩结构。干田坳大桥左幅 3#墩、左幅 4#墩、右幅 1#墩、右幅 2#墩；老院子中桥右 1#墩；岩板铺大桥左幅1#墩、左幅 2#墩、右幅 1#墩〜3#墩共计 10 个墩柱为独柱圆形墩，墩径，墩高〜；其上部盖梁上口长，下口长，宽，高，盖梁横坡有%、2%、3%三种。来凤互通 1 号桥左右幅 2#墩共计 2 个墩柱为独柱圆形墩，墩径，墩高；其上部盖梁上口长 11m,下口长,宽，高，盖梁横坡 3%。主要工程数量本标段内独柱墩盖梁主要工程数量见表 1。表 1 主要工程数量表序号单位工程施工部位个数（个）钢筋量（t）砼工程量血）备注1干田坳大桥盖梁4左 3#〜4#、右 1#〜2#2老院子中桥盖梁1右 1#3岩板铺大桥盖梁5左 1#〜2#、右 1#〜3#4来凤互通 1 号桥盖梁2左右幅 2#共计 12 个独柱墩盖梁，合计钢筋量，砼量。工程地质情况1）干田坳大桥桥址区属构造剥蚀侵蚀中低山地貌区。根据勘察资料，桥梁地基覆盖层为人工填土第四系全新统坡积层，岩性为粉质粘土、碎石；基岩为中三叠系统下段强风...
