三相桥式全控整流电路..

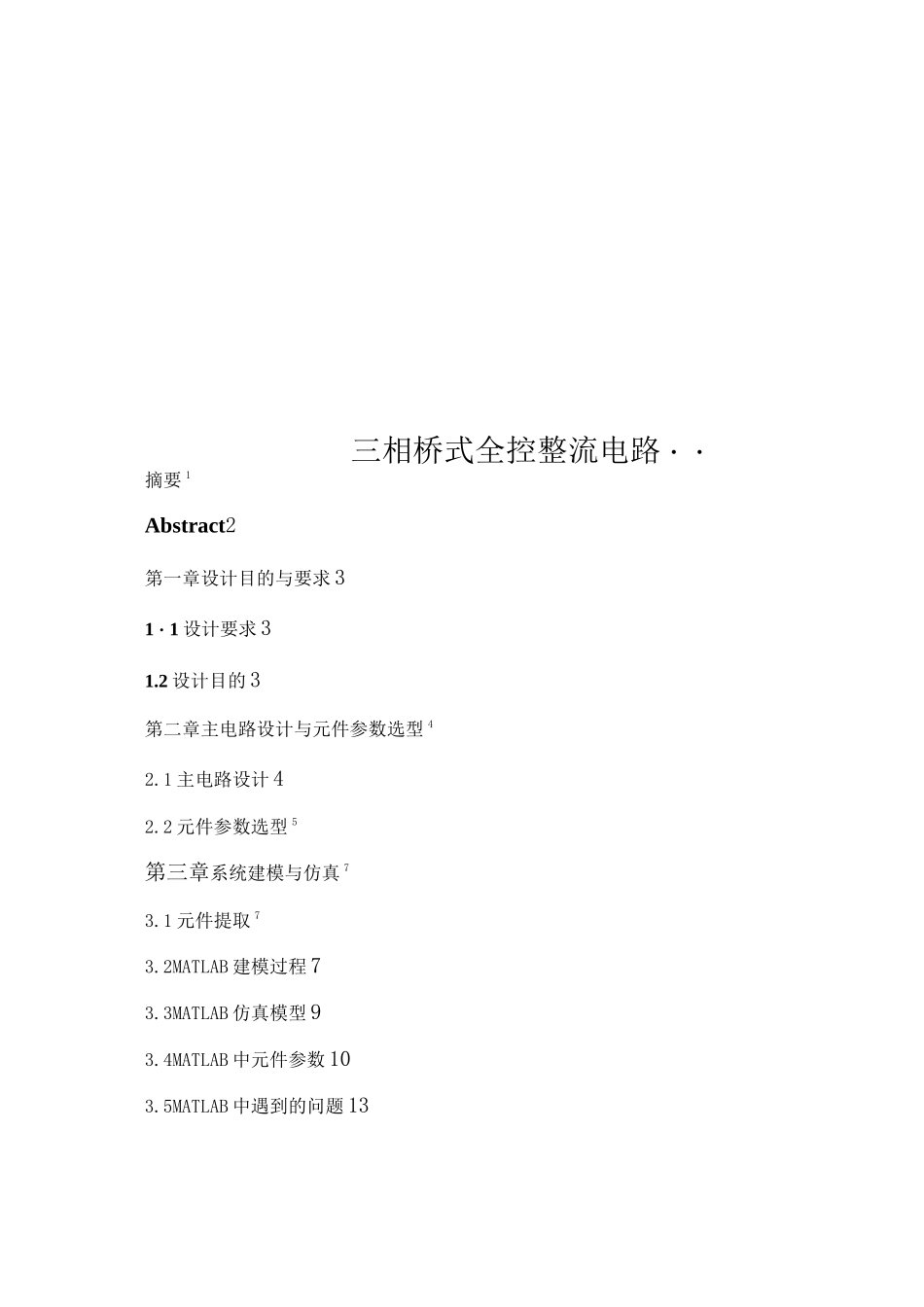

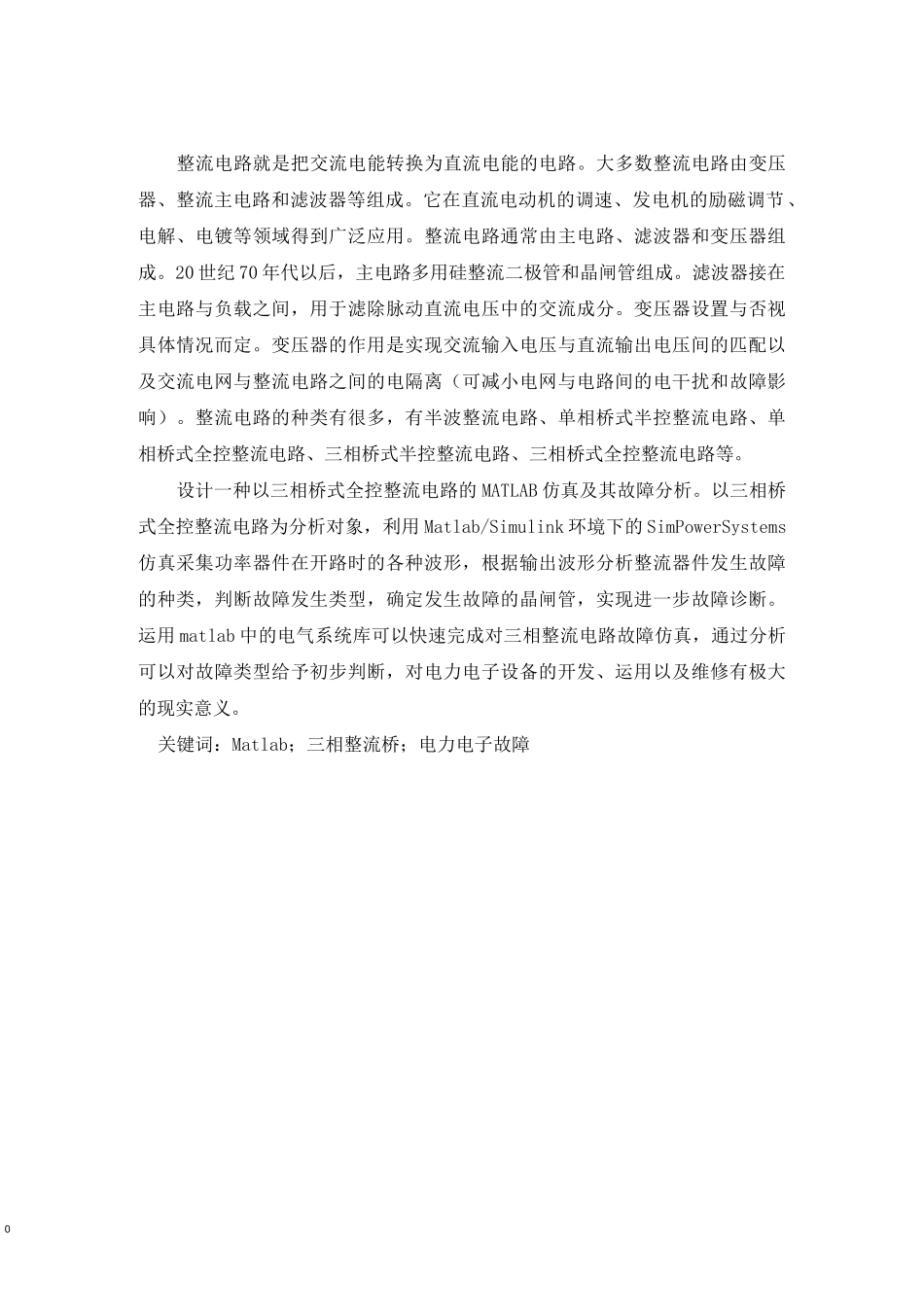

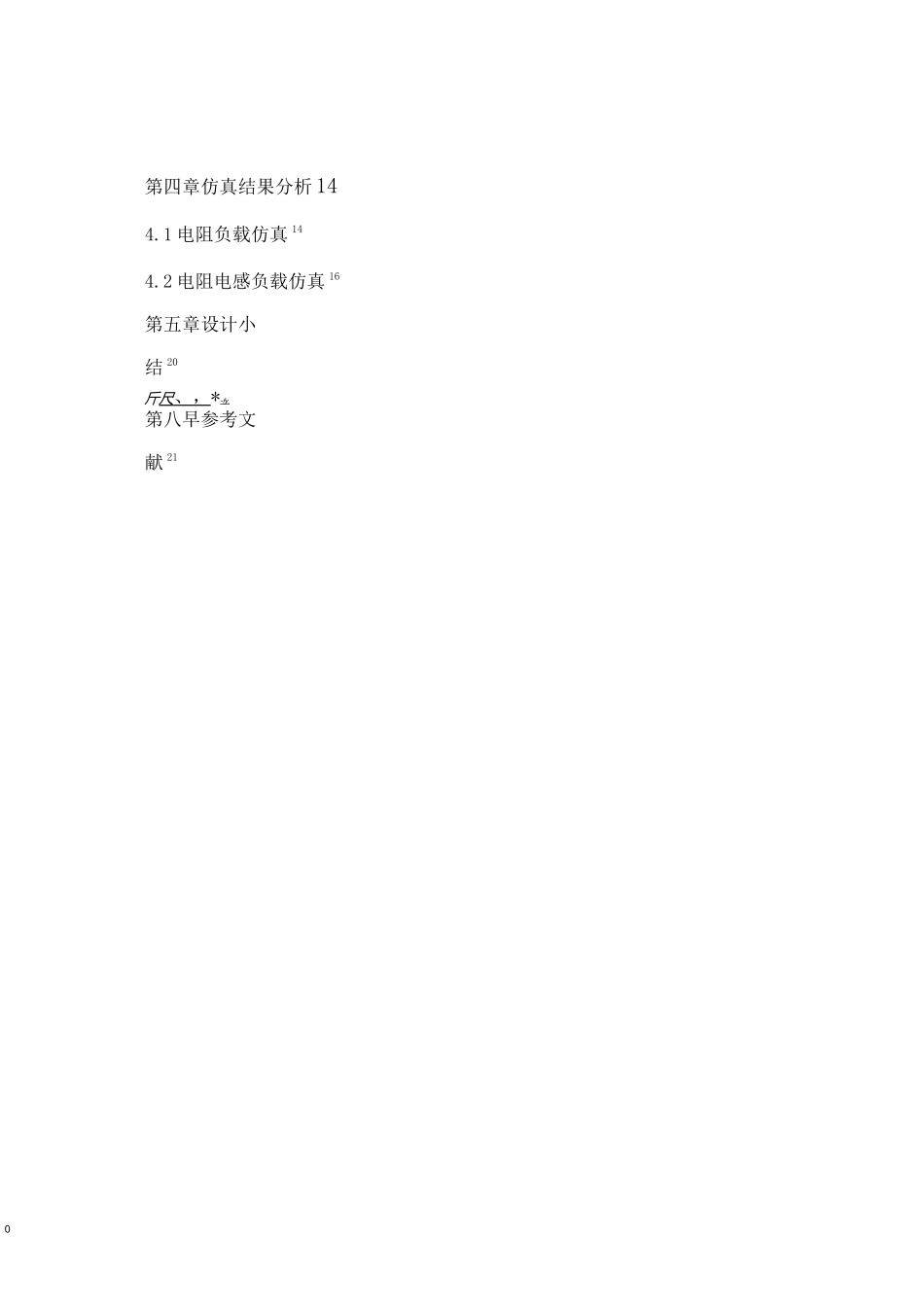

三相桥式全控整流电路・・摘要 1Abstract2第一章设计目的与要求 31・1 设计要求 31.2 设计目的 3第二章主电路设计与元件参数选型 42.1 主电路设计 42.2 元件参数选型 5第三章系统建模与仿真 73.1 元件提取 73.2MATLAB 建模过程 73.3MATLAB 仿真模型 93.4MATLAB 中元件参数 103.5MATLAB 中遇到的问题 130第四章仿真结果分析 144.1 电阻负载仿真 144.2 电阻电感负载仿真 16第五章设计小结 20斤尺 、， *-fy.第八早参考文献 210整流电路就是把交流电能转换为直流电能的电路。大多数整流电路由变压器、整流主电路和滤波器等组成。它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。整流电路通常由主电路、滤波器和变压器组成。20 世纪 70 年代以后，主电路多用硅整流二极管和晶闸管组成。滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。变压器设置与否视具体情况而定。变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。整流电路的种类有很多，有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电路、三相桥式全控整流电路等。设计一种以三相桥式全控整流电路的 MATLAB 仿真及其故障分析。以三相桥式全控整流电路为分析对象，利用 Matlab/Simulink 环境下的 SimPowerSystems仿真采集功率器件在开路时的各种波形，根据输出波形分析整流器件发生故障的种类，判断故障发生类型，确定发生故障的晶闸管，实现进一步故障诊断。运用 matlab 中的电气系统库可以快速完成对三相整流电路故障仿真，通过分析可以对故障类型给予初步判断，对电力电子设备的开发、运用以及维修有极大的现实意义。关键词：Matlab；三相整流桥；电力电子故障1AbstractRectifiercircuitistoconvertACpowertoDCpowercircuits・Mostoftherectifiercircuitbythetransformer,Suchasrectifyingthemaincircuitandfilter.Itiswidelyusedinthegovernor,excitationregulatorgenerator,electrolysis,electroplatingandotherareasofDCmotor・Rectifiercircuitusuallyconsistsofamaincircuit,afilterandatransformer・Afterthe1970s,themaincircuitcomposedbymulti-rectifierdiodesandthyristors.Afilterconnectedbetweenthemaincircuitandtheload,forfilteringthepulsatingDCvoltageoftheACcompo...
