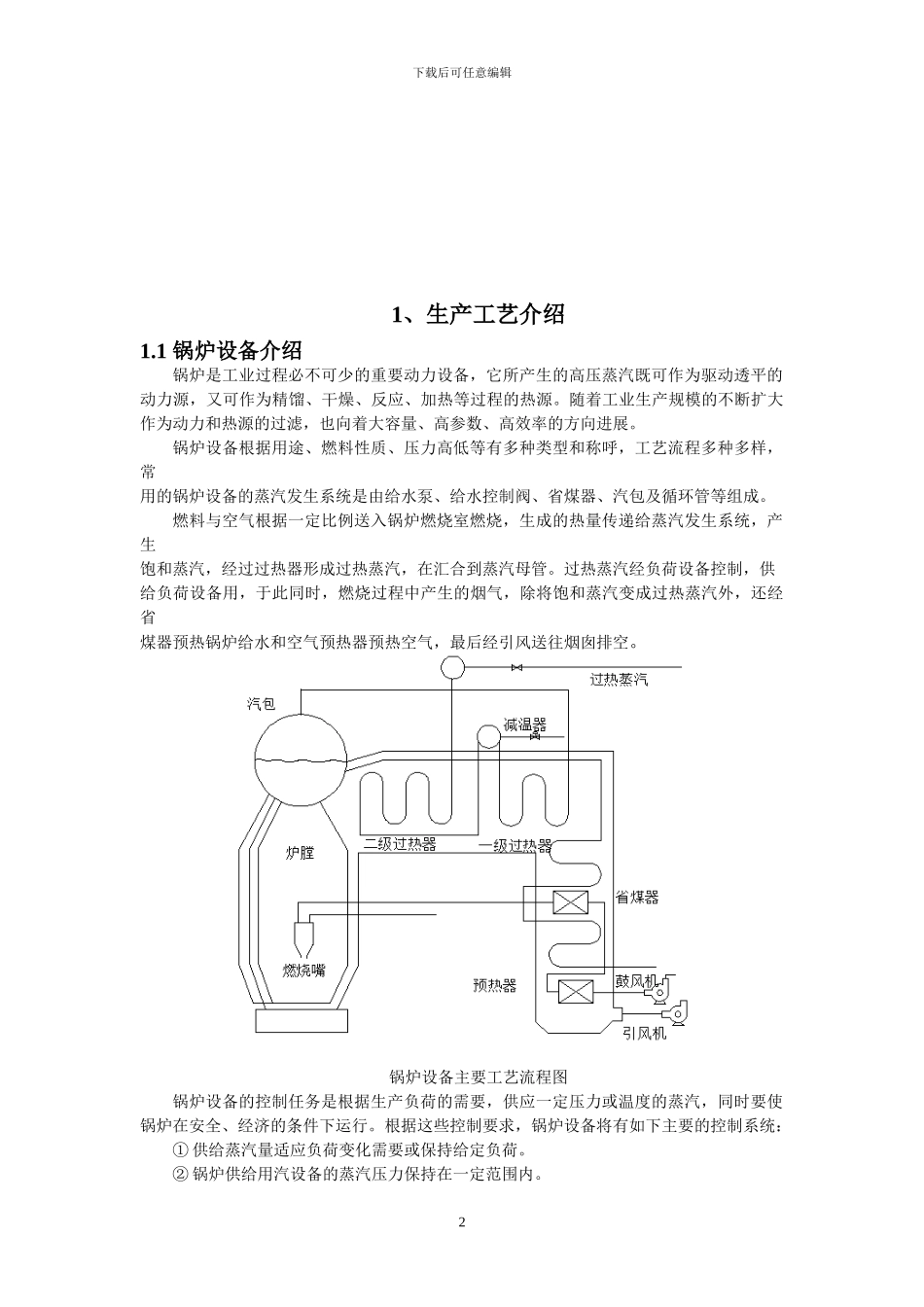

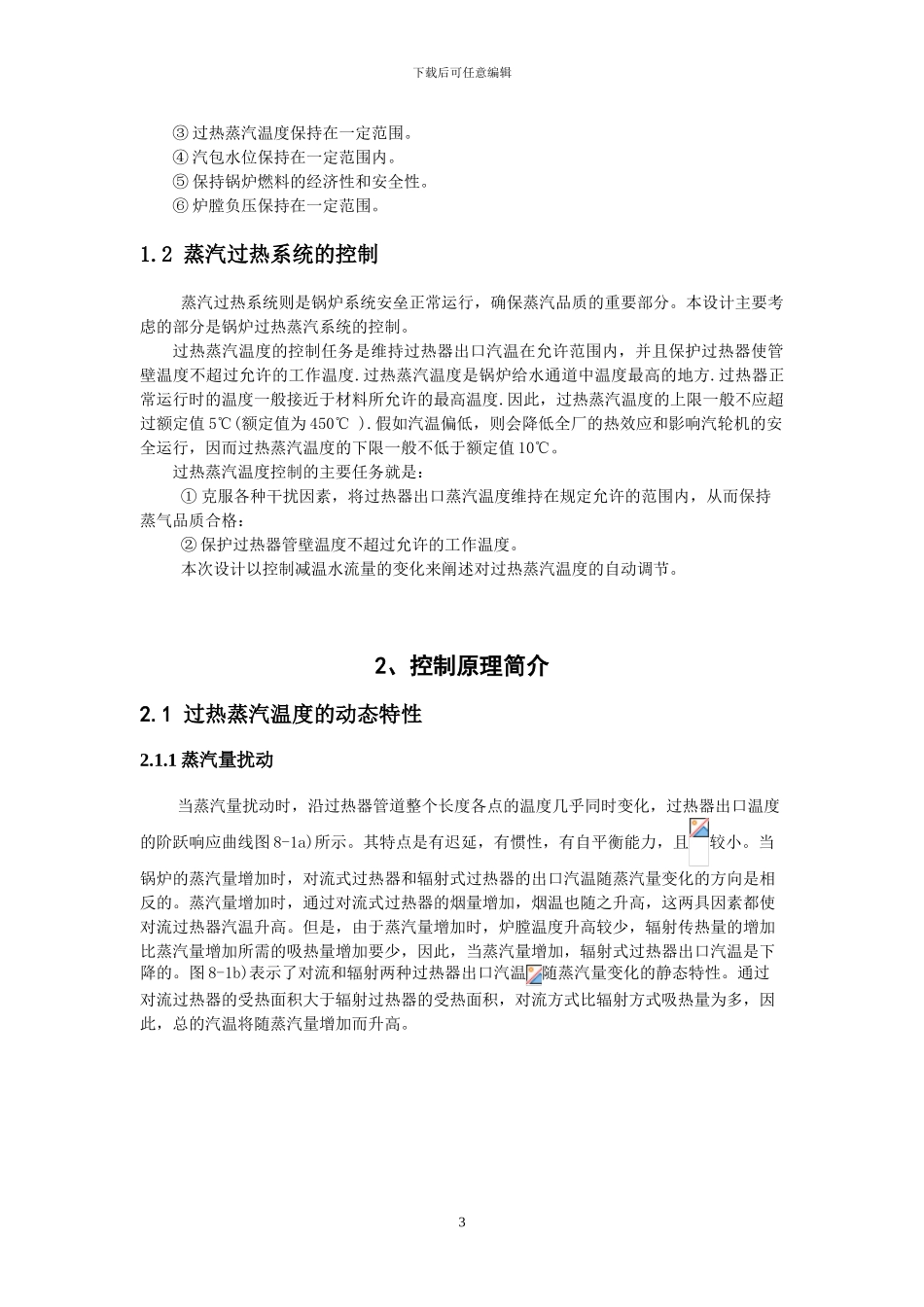

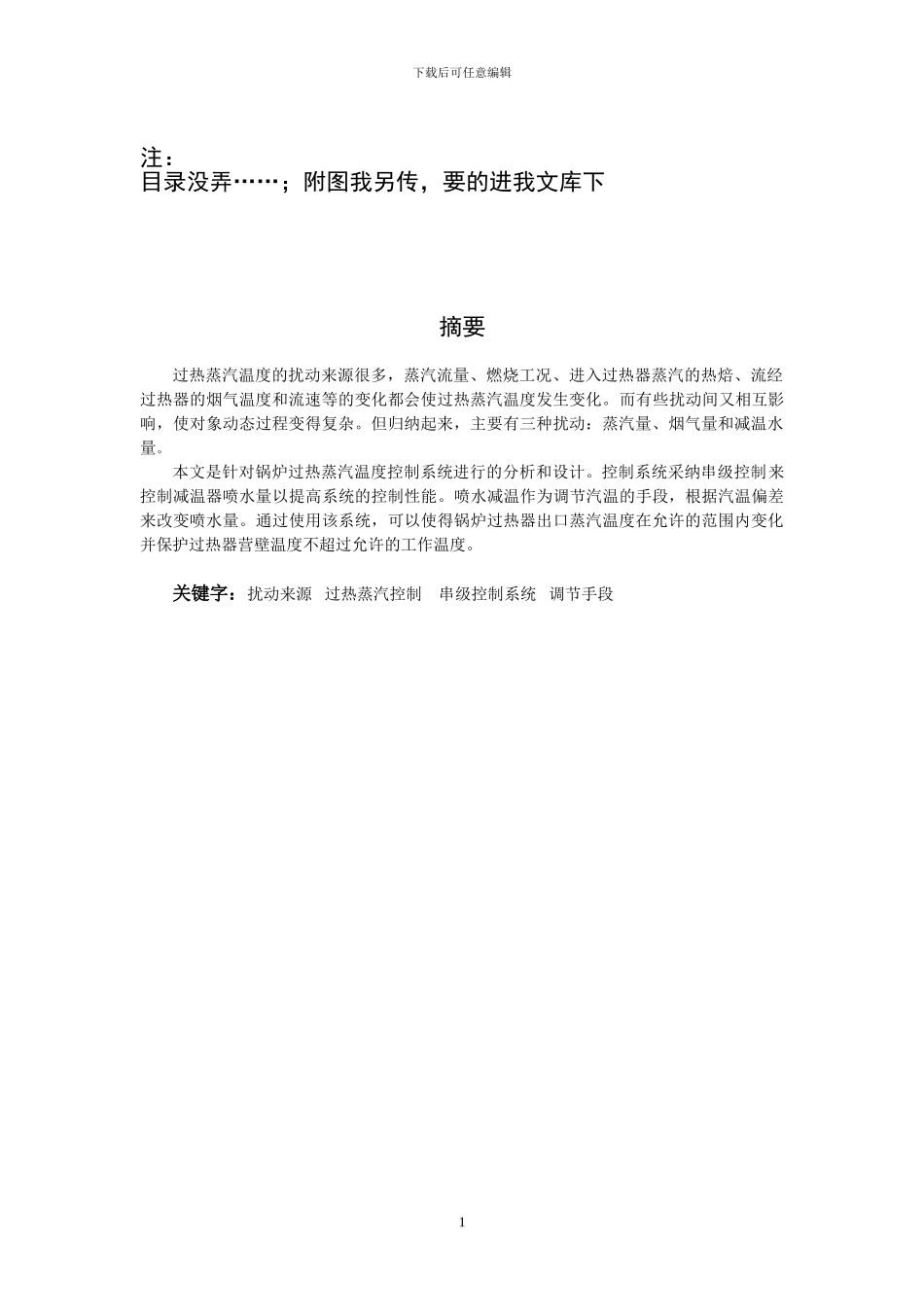

下载后可任意编辑注：目录没弄……；附图我另传，要的进我文库下摘要过热蒸汽温度的扰动来源很多，蒸汽流量、燃烧工况、进入过热器蒸汽的热焙、流经过热器的烟气温度和流速等的变化都会使过热蒸汽温度发生变化。而有些扰动间又相互影响，使对象动态过程变得复杂。但归纳起来，主要有三种扰动：蒸汽量、烟气量和减温水量。本文是针对锅炉过热蒸汽温度控制系统进行的分析和设计。控制系统采纳串级控制来控制减温器喷水量以提高系统的控制性能。喷水减温作为调节汽温的手段，根据汽温偏差来改变喷水量。通过使用该系统，可以使得锅炉过热器出口蒸汽温度在允许的范围内变化并保护过热器营壁温度不超过允许的工作温度。关键字：扰动来源 过热蒸汽控制 串级控制系统 调节手段 1下载后可任意编辑 1、生产工艺介绍1.1 锅炉设备介绍锅炉是工业过程必不可少的重要动力设备，它所产生的高压蒸汽既可作为驱动透平的动力源，又可作为精馏、干燥、反应、加热等过程的热源。随着工业生产规模的不断扩大作为动力和热源的过滤，也向着大容量、高参数、高效率的方向进展。锅炉设备根据用途、燃料性质、压力高低等有多种类型和称呼，工艺流程多种多样，常用的锅炉设备的蒸汽发生系统是由给水泵、给水控制阀、省煤器、汽包及循环管等组成。燃料与空气根据一定比例送入锅炉燃烧室燃烧，生成的热量传递给蒸汽发生系统，产生饱和蒸汽，经过过热器形成过热蒸汽，在汇合到蒸汽母管。过热蒸汽经负荷设备控制，供给负荷设备用，于此同时，燃烧过程中产生的烟气，除将饱和蒸汽变成过热蒸汽外，还经省煤器预热锅炉给水和空气预热器预热空气，最后经引风送往烟囱排空。 锅炉设备主要工艺流程图锅炉设备的控制任务是根据生产负荷的需要，供应一定压力或温度的蒸汽，同时要使锅炉在安全、经济的条件下运行。根据这些控制要求，锅炉设备将有如下主要的控制系统：① 供给蒸汽量适应负荷变化需要或保持给定负荷。② 锅炉供给用汽设备的蒸汽压力保持在一定范围内。2下载后可任意编辑③ 过热蒸汽温度保持在一定范围。④ 汽包水位保持在一定范围内。⑤ 保持锅炉燃料的经济性和安全性。⑥ 炉膛负压保持在一定范围。1.2 蒸汽过热系统的控制蒸汽过热系统则是锅炉系统安垒正常运行，确保蒸汽品质的重要部分。本设计主要考虑的部分是锅炉过热蒸汽系统的控制。过热蒸汽温度的控制任务是维持过热器出口汽温在允许范围内，并且保护过热器使管壁温度不超过允许的工作温度.过热蒸汽温...
