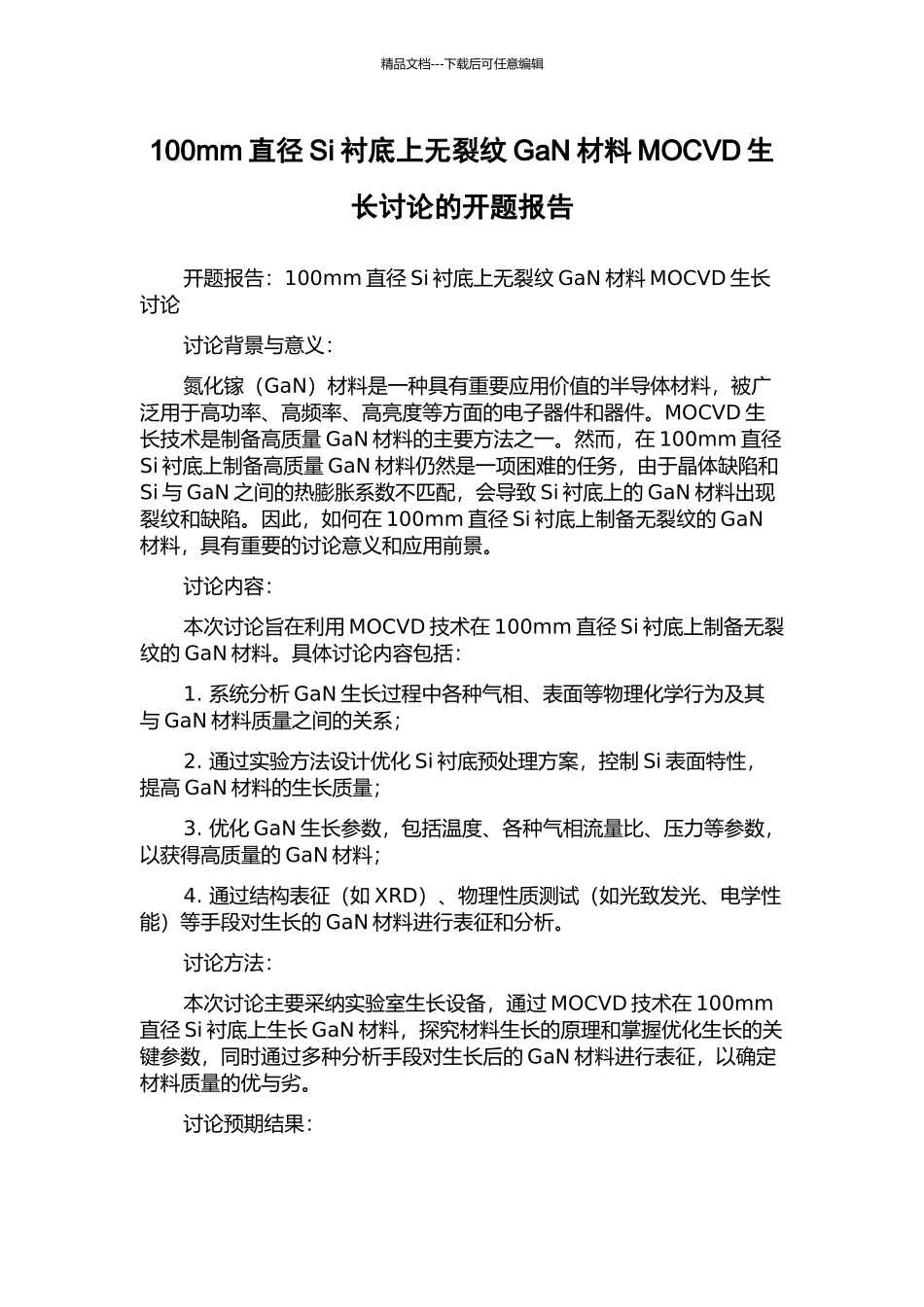

100mm直径Si衬底上无裂纹GaN材料MOCVD生长研究的开题报告

精品文档---下载后可任意编辑100mm 直径 Si 衬底上无裂纹 GaN 材料 MOCVD 生长讨论的开题报告开题报告：100mm 直径 Si 衬底上无裂纹 GaN 材料 MOCVD 生长讨论讨论背景与意义：氮化镓（GaN）材料是一种具有重要应用价值的半导体材料，被广泛用于高功率、高频率、高亮度等方面的电子器件和器件。MOCVD 生长技术是制备高质量 GaN 材料的主要方法之一。然而，在 100mm 直径Si 衬底上制备高质量 GaN 材料仍然是一项困难的任务，由于晶体缺陷和Si 与 GaN 之间的热膨胀系数不匹配，会导致 Si 衬底上的 GaN 材料出现裂纹和缺陷。因此，如何在 100mm 直径 Si 衬底上制备无裂纹的 GaN材料，具有重要的讨论意义和应用前景。讨论内容：本次讨论旨在利用 MOCVD 技术在 100mm 直径 Si 衬底上制备无裂纹的 GaN 材料。具体讨论内容包括：1. 系统分析 GaN 生长过程中各种气相、表面等物理化学行为及其与 GaN 材料质量之间的关系；2. 通过实验方法设计优化 Si 衬底预处理方案，控制 Si 表面特性，提高 GaN 材料的生长质量；3. 优化 GaN 生长参数，包括温度、各种气相流量比、压力等参数，以获得高质量的 GaN 材料；4. 通过结构表征（如 XRD）、物理性质测试（如光致发光、电学性能）等手段对生长的 GaN 材料进行表征和分析。讨论方法：本次讨论主要采纳实验室生长设备，通过 MOCVD 技术在 100mm直径 Si 衬底上生长 GaN 材料，探究材料生长的原理和掌握优化生长的关键参数，同时通过多种分析手段对生长后的 GaN 材料进行表征，以确定材料质量的优与劣。讨论预期结果：精品文档---下载后可任意编辑本次讨论旨在实现在 100mm 直径 Si 衬底上制备无裂纹的高质量GaN 材料。预期的讨论成果包括：1. 设计出 Si 表面优化处理方案，控制 Si 表面特性，提高 GaN 材料的生长质量；2. 确定高质量 GaN 材料的生长参数，制备出 100mm 直径 Si 衬底上无裂纹的 GaN 材料；3. 对制备的 GaN 材料进行结构表征和物理性质测试等分析，获得GaN 材料质量的数量化评价结果。讨论影响：本讨论成果对掌握 100mm 直径 Si 衬底上制备高质量 GaN 材料的技术，优化 GaN 器件性能具有重要的科学价值和应用前景。同时，对于推动半导体产业进展，满足高亮度 LED、高功率微波器件等半导体器件对高质量 GaN 材料的需求，也具有重要的实际意义。
