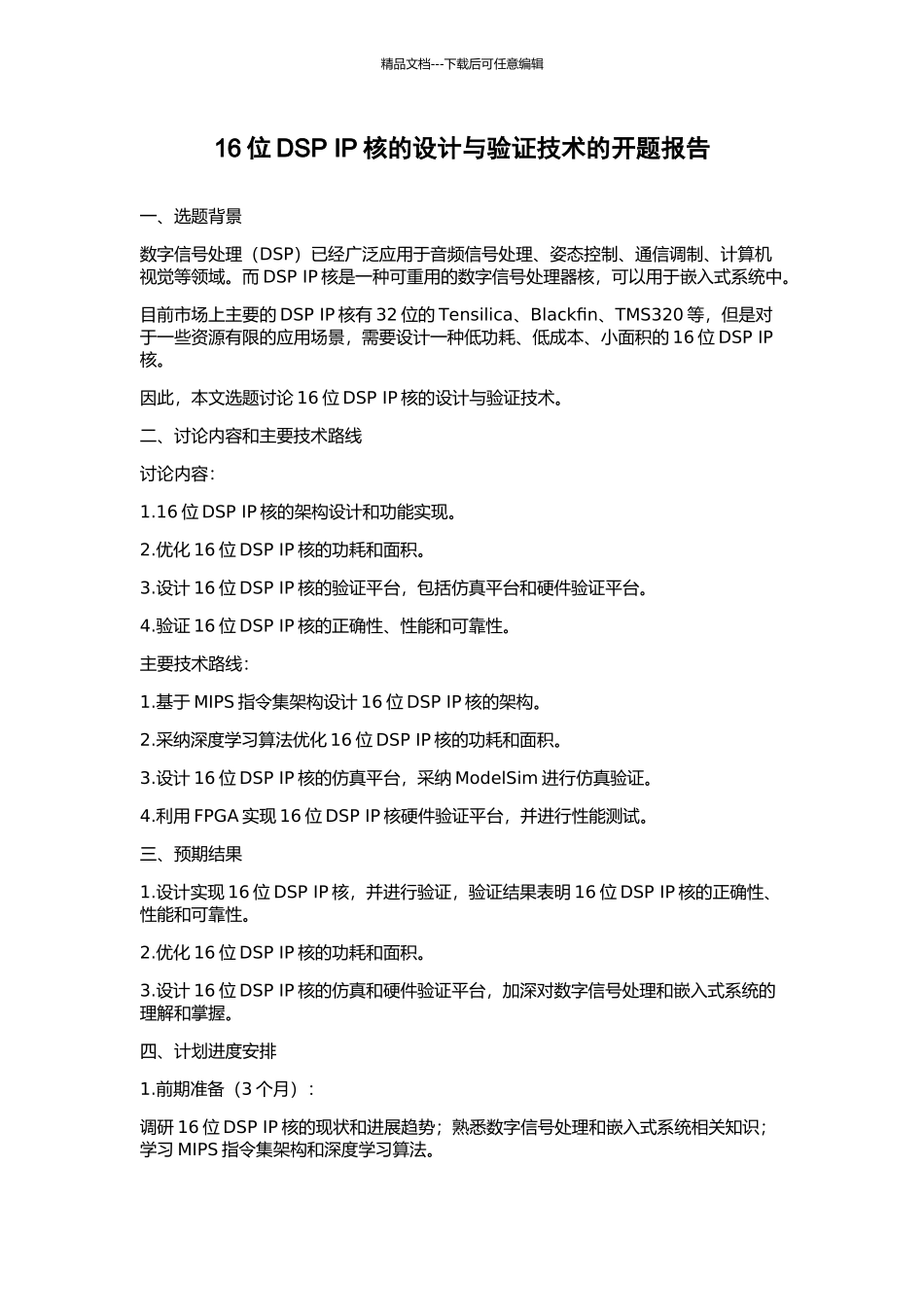

16位DSP-IP核的设计与验证技术的开题报告_第1页
1/2
16位DSP-IP核的设计与验证技术的开题报告_第2页
2/2
精品文档---下载后可任意编辑16 位 DSP IP 核的设计与验证技术的开题报告一、选题背景数字信号处理(DSP)已经广泛应用于音频信号处理、姿态控制、通信调制、计算机视觉等领域。而 DSP IP 核是一种可重用的数字信号处理器核,可以用于嵌入式系统中。目前市场上主要的 DSP IP 核有 32 位的 Tensilica、Blackfin、TMS320 等,但是对于一些资源有限的应用场景,需要设计一种低功耗、低成本、小面积的 16 位 DSP IP核。因此,本文选题讨论 16 位 DSP IP 核的设计与验证技术。二、讨论内容和主要技术路线讨论内容:1.16 位 DSP IP 核的架构设计和功能实现。2.优化 16 位 DSP IP 核的功耗和面积。3.设计 16 位 DSP IP 核的验证平台,包括仿真平台和硬件验证平台。4.验证 16 位 DSP IP 核的正确性、性能和可靠性。主要技术路线:1.基于 MIPS 指令集架构设计 16 位 DSP IP 核的架构。2.采纳深度学习算法优化 16 位 DSP IP 核的功耗和面积。3.设计 16 位 DSP IP 核的仿真平台,采纳 ModelSim 进行仿真验证。4.利用 FPGA 实现 16 位 DSP IP 核硬件验证平台,并进行性能测试。三、预期结果1.设计实现 16 位 DSP IP 核,并进行验证,验证结果表明 16 位 DSP IP 核的正确性、性能和可靠性。2.优化 16 位 DSP IP 核的功耗和面积。3.设计 16 位 DSP IP 核的仿真和硬件验证平台,加深对数字信号处理和嵌入式系统的理解和掌握。四、计划进度安排1.前期准备(3 个月):调研 16 位 DSP IP 核的现状和进展趋势;熟悉数字信号处理和嵌入式系统相关知识;学习 MIPS 指令集架构和深度学习算法。精品文档---下载后可任意编辑2.16 位 DSP IP 核架构设计(6 个月):根据 MIPS 指令集架构设计 16 位 DSP IP 核的架构,包括指令集设计、执行单元设计、存储器设计等。3.16 位 DSP IP 核优化(6 个月):采纳深度学习算法对 16 位 DSP IP 核的功耗和面积进行优化。4.16 位 DSP IP 核仿真验证(3 个月):设计 16 位 DSP IP 核的仿真平台,进行仿真验证,确保 16 位 DSP IP 核的正确性和性能。5.16 位 DSP IP 核硬件验证(3 个月):利用 FPGA 实现 16 位 DSP IP 核硬件验证平台,并进行性能测试。6.论文撰写(2 个月):撰写毕业论文,对讨论成果进行总结,阐述讨论思路和成果,对讨论中存在的问题和不足进行剖析。五、参...
