2-2.4GHz分数分频频率综合器设计的开题报告

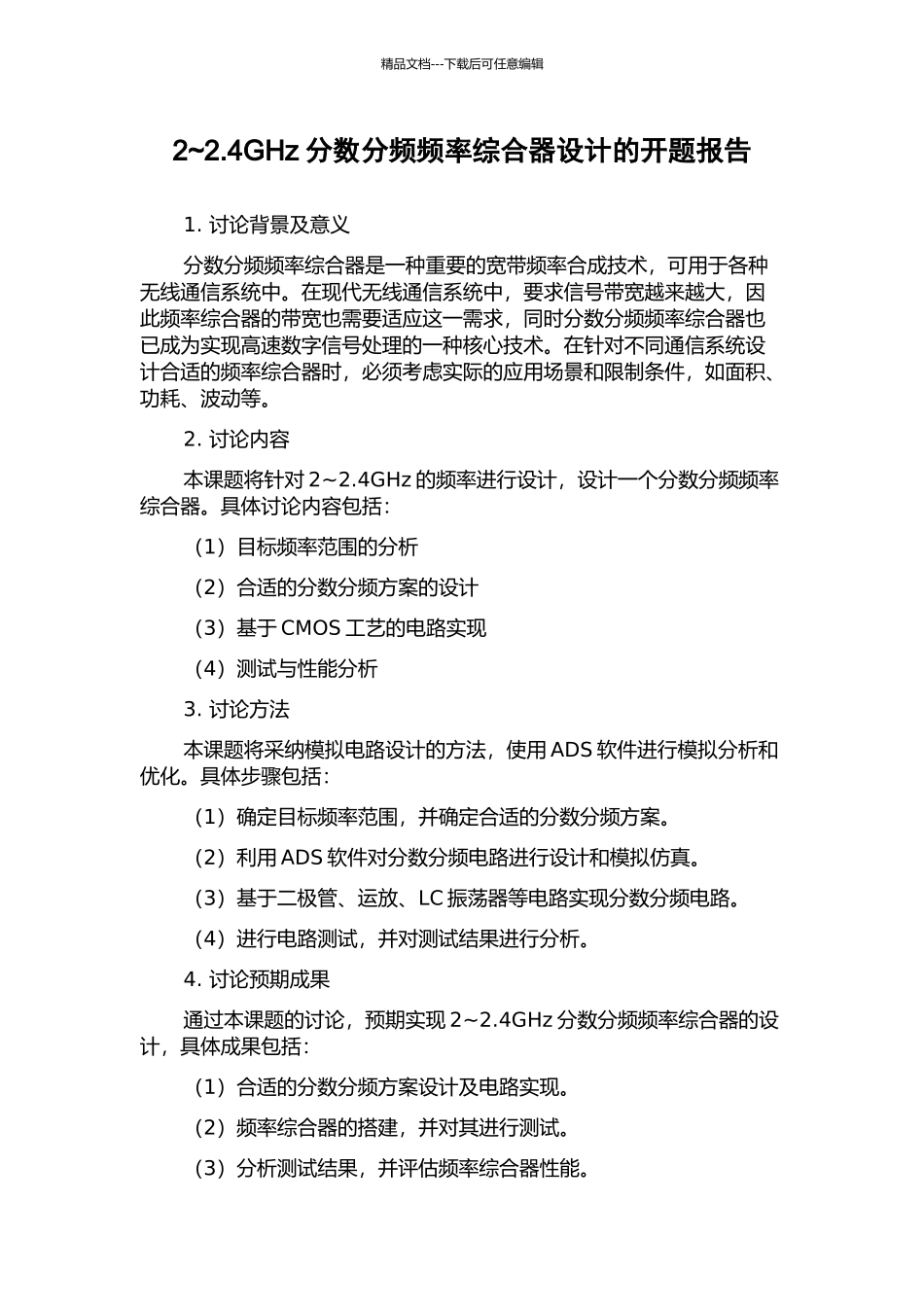

2-2.4GHz分数分频频率综合器设计的开题报告_第1页
1/2

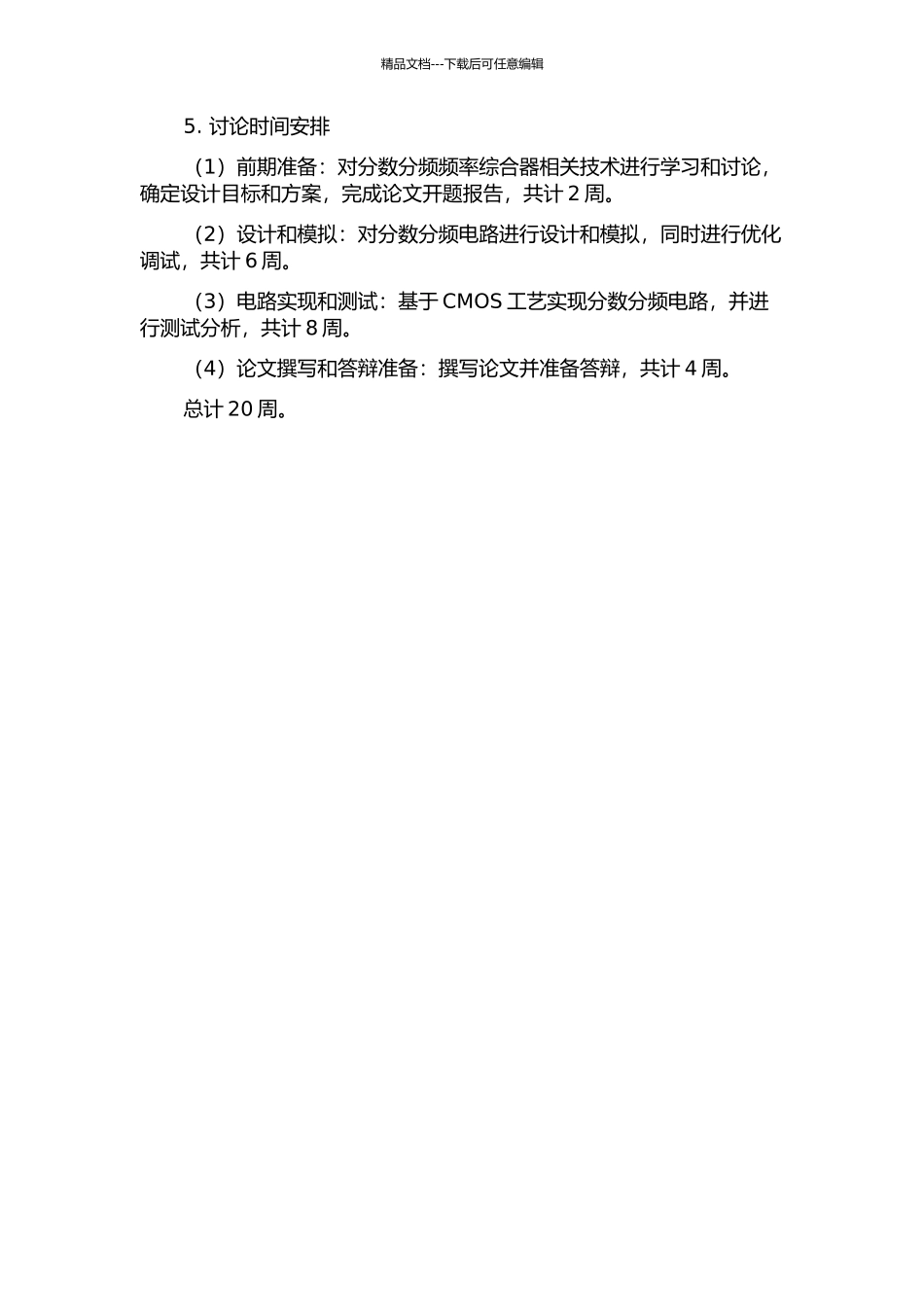

2-2.4GHz分数分频频率综合器设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑2~2.4GHz 分数分频频率综合器设计的开题报告1. 讨论背景及意义分数分频频率综合器是一种重要的宽带频率合成技术,可用于各种无线通信系统中。在现代无线通信系统中,要求信号带宽越来越大,因此频率综合器的带宽也需要适应这一需求,同时分数分频频率综合器也已成为实现高速数字信号处理的一种核心技术。在针对不同通信系统设计合适的频率综合器时,必须考虑实际的应用场景和限制条件,如面积、功耗、波动等。2. 讨论内容本课题将针对 2~2.4GHz 的频率进行设计,设计一个分数分频频率综合器。具体讨论内容包括:(1)目标频率范围的分析(2)合适的分数分频方案的设计(3)基于 CMOS 工艺的电路实现(4)测试与性能分析3. 讨论方法本课题将采纳模拟电路设计的方法,使用 ADS 软件进行模拟分析和优化。具体步骤包括:(1)确定目标频率范围,并确定合适的分数分频方案。(2)利用 ADS 软件对分数分频电路进行设计和模拟仿真。(3)基于二极管、运放、LC 振荡器等电路实现分数分频电路。(4)进行电路测试,并对测试结果进行分析。4. 讨论预期成果通过本课题的讨论,预期实现 2~2.4GHz 分数分频频率综合器的设计,具体成果包括:(1)合适的分数分频方案设计及电路实现。(2)频率综合器的搭建,并对其进行测试。(3)分析测试结果,并评估频率综合器性能。精品文档---下载后可任意编辑5. 讨论时间安排(1)前期准备:对分数分频频率综合器相关技术进行学习和讨论,确定设计目标和方案,完成论文开题报告,共计 2 周。(2)设计和模拟:对分数分频电路进行设计和模拟,同时进行优化调试,共计 6 周。(3)电路实现和测试:基于 CMOS 工艺实现分数分频电路,并进行测试分析,共计 8 周。(4)论文撰写和答辩准备:撰写论文并准备答辩,共计 4 周。 总计 20 周。
