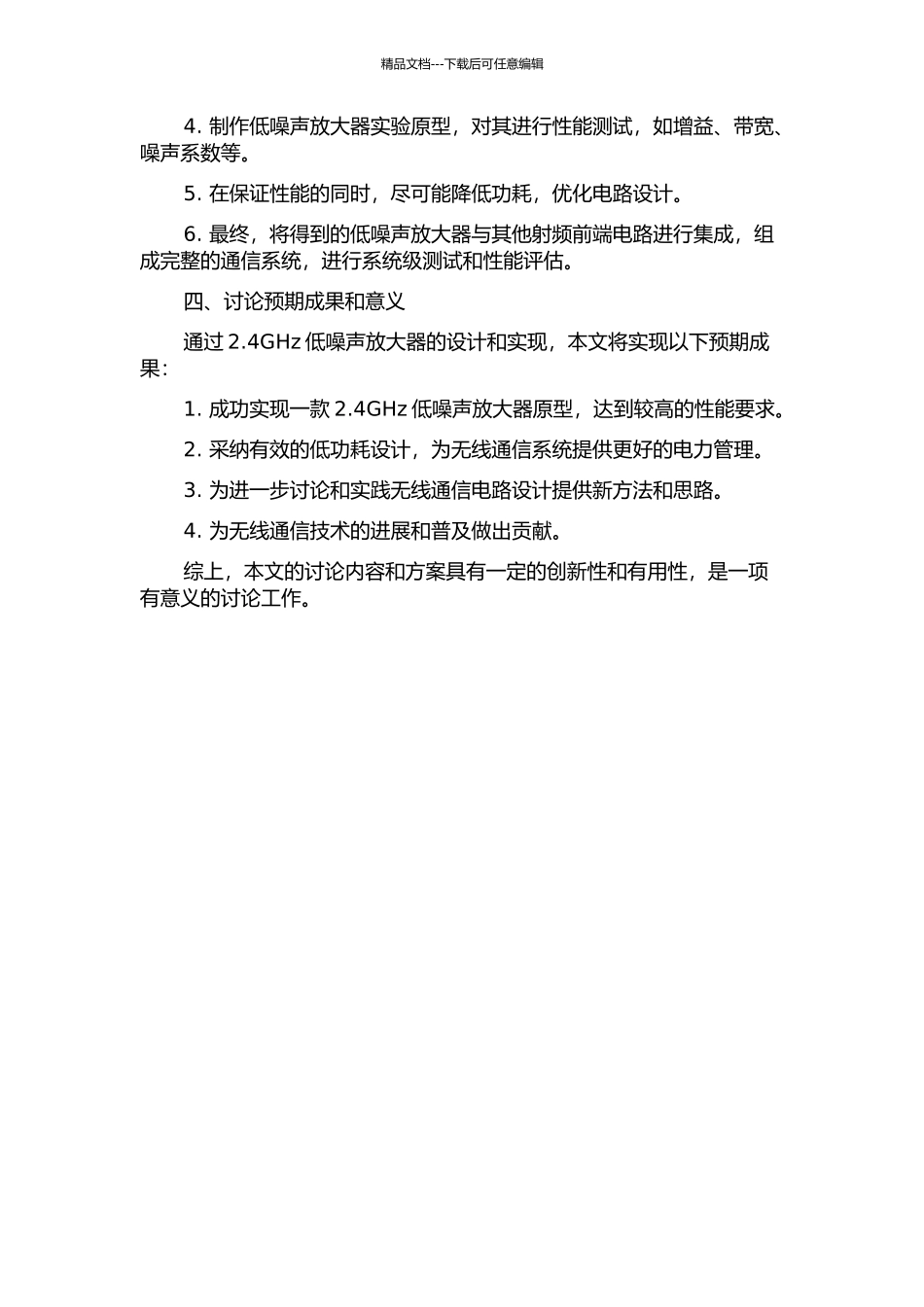

2.4GHz低电压低功耗CMOS低噪声放大器的设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑2.4GHz 低电压低功耗 CMOS 低噪声放大器的设计的开题报告一、讨论背景和意义随着无线通信技术的不断进展和普及,对低功耗、低噪声的射频前端电路的需求越来越迫切。而低噪声放大器作为射频前端电路中最重要的一环,其性能的好坏直接影响到整个系统的性能和功耗。因此,在实际应用中,低噪声放大器已成为各种无线通信系统中不可或缺的关键部分。2.4GHz 频段作为无线通信中最为常用的频段之一,在WiFi、Bluetooth、Zigbee 等应用中广泛应用。因此,设计一款2.4GHz 低噪声放大器能够满足日常生活中各种无线通信设备的需求,具有重要的意义。二、讨论现状2.4GHz 低噪声放大器的设计已经有了较为成熟的技术路线。目前,主要有以下两种设计方法。1. 基于 MOSFET 的低噪声放大器设计方法。此方法通过 MOSFET管的共源极和共阴极结构来设计低噪声放大器。MOSFET 管具有低噪声系数和高增益等优点,加上 CMOS 工艺的优势,因此在 2.4GHz 频段应用方面具有一定的优势。2. 基于 BiCMOS 的低噪声放大器设计方法。此方法可以在一个晶片上集成双极性晶体管和 MOSFET 管,为电路的低噪并提供了更好的线性度,这种方法在高性能要求的应用中被广泛用于射频前端电路。三、讨论内容和方案本文拟采纳基于 CMOS 工艺的 2.4GHz 低噪声放大器设计方法,具体方案如下:1. 通过对前人的讨论成果进行调研,确定合适的电路拓扑结构,比如采纳共源极和共阴极结构。2. 根据 2.4GHz 频段的特点,设计符合要求的电路参数和器件尺寸。3. 利用 ADS 软件进行电路仿真分析,分析各项设计参数的影响及器件性能。精品文档---下载后可任意编辑4. 制作低噪声放大器实验原型,对其进行性能测试,如增益、带宽、噪声系数等。5. 在保证性能的同时,尽可能降低功耗,优化电路设计。6. 最终,将得到的低噪声放大器与其他射频前端电路进行集成,组成完整的通信系统,进行系统级测试和性能评估。四、讨论预期成果和意义通过 2.4GHz 低噪声放大器的设计和实现,本文将实现以下预期成果:1. 成功实现一款 2.4GHz 低噪声放大器原型,达到较高的性能要求。2. 采纳有效的低功耗设计,为无线通信系统提供更好的电力管理。3. 为进一步讨论和实践无线通信电路设计提供新方法和思路。4. 为无线通信技术的进展和普及做出贡献。综上,本文的讨论内容和方案具有一定的创新性和有用性,是一项有意义的讨论工作。
