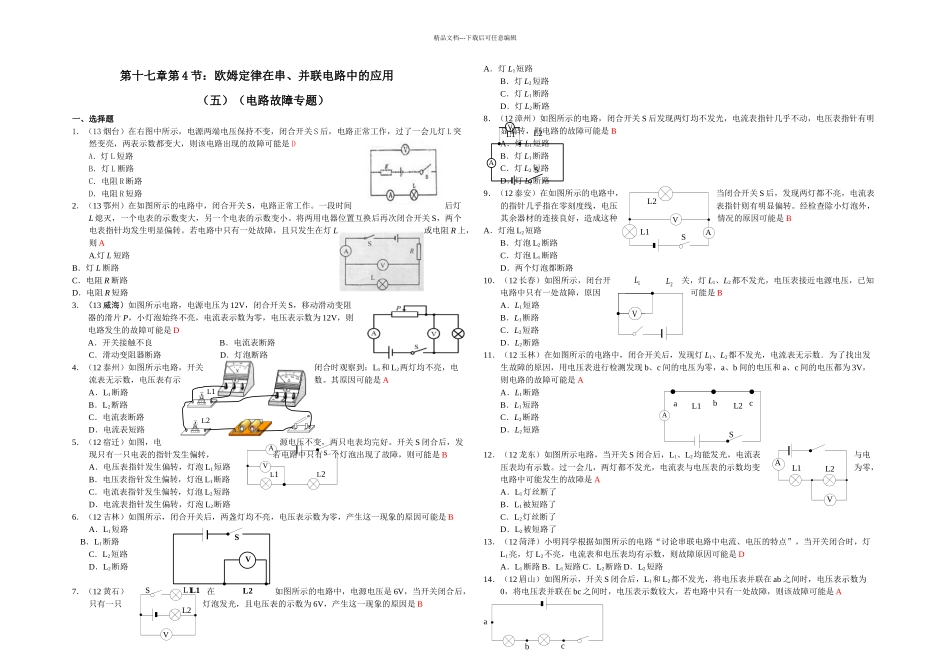

L1L2AVL1L2SVL2L1SVL1L2SL2SL1AVAL1L2SV1L2LVSbcaL2L1AAVL1L2abc精品文档---下载后可任意编辑 第十七章第 4 节：欧姆定律在串、并联电路中的应用 （五）（电路故障专题）一、选择题1．（13 烟台）在右图中所示，电源两端电压保持不变，闭合开关 S 后，电路正常工作，过了一会儿灯 L 突然变亮，两表示数都变大，则该电路出现的故障可能是 DA．灯 L 短路 B．灯 L 断路 C．电阻 R 断路 D．电阻 R 短路2．（13 鄂州）在如图所示的电路中，闭合开关 S，电路正常工作。一段时间后灯L 熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合开关 S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯 L或电阻 R 上，则 AA.灯 L 短路B．灯 L 断路C．电阻 R 断路 D．电阻 R 短路3．（13 威海）如图所示电路，电源电压为 12V，闭合开关 S，移动滑动变阻器的滑片 P，小灯泡始终不亮，电流表示数为零，电压表示数为 12V，则电路发生的故障可能是 DA．开关接触不良 B．电流表断路 C．滑动变阻器断路 D．灯泡断路4．（12 泰州）如图所示电路，开关闭合时观察到：L1和 L2两灯均不亮，电流表无示数，电压表有示数。其原因可能是 AA．L1断路 B．L2断路 C．电流表断路 D．电流表短路5．（12 宿迁）如图，电源电压不变，两只电表均完好。开关 S 闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是 BA．电压表指针发生偏转，灯泡 L1短路B．电压表指针发生偏转，灯泡 L1断路C．电流表指针发生偏转，灯泡 L2短路D．电流表指针发生偏转，灯泡 L2断路6．（12 吉林）如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是 BA．L1短路 B．L1断路C．L2短路 D．L2断路7．（12 黄石）在如图所示的电路中，电源电压是 6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为 6V，产生这一现象的原因是 BA．灯 L1短路B．灯 L2短路C．灯 L1断路D．灯 L2断路8．（12 漳州）如图所示的电路，闭合开关 S 后发现两灯均不发光，电流表指针几乎不动，电压表指针有明显偏转，则电路的故障可能是 BA．灯 L1短路 B．灯 L1断路C．灯 L2短路 D．灯 L2断路9．（12 泰安）在如图所示的电路中，当闭合开关 S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。经检查除小灯...
