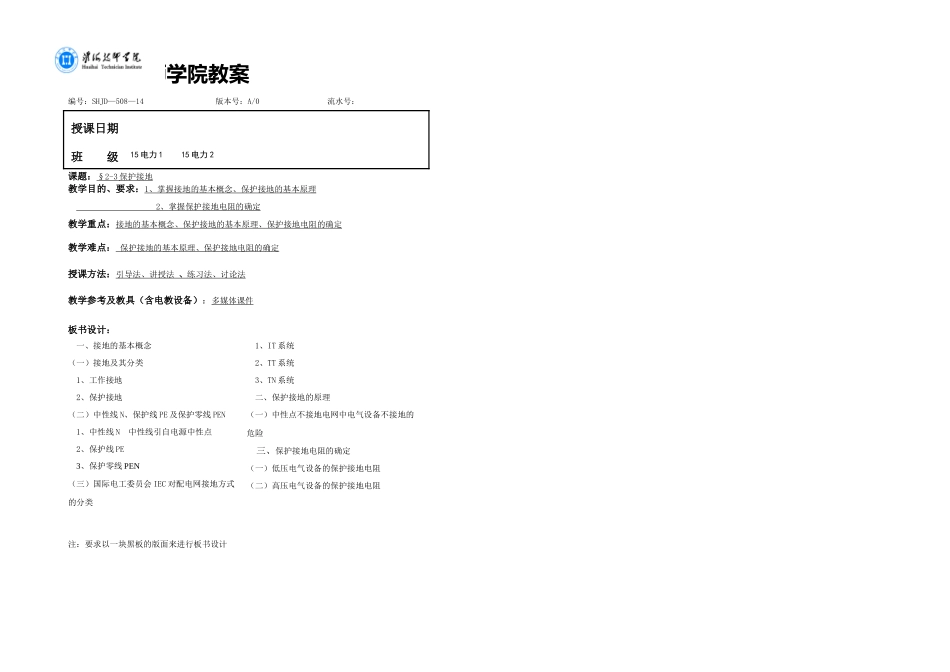

淮海技师学院教案编号：SHJD—508—14 版本号：A/0 流水号：授课日期班 级15 电力 115 电力 2课题：§2-3 保护接地 教学目的、要求：1 、 掌握接地的基本 概念、保护接地的基本原理 2 、掌握保护接地电阻的确定 教学重点：接地的基本 概念、保护接地的基本原理、保护接地电阻的确定 教学难点： 保护接地的基本原理、保护接地电阻的确定授课方法：引导法、讲授法 、 练习法、 讨论法 教学参考及教具（含电教设备）：多媒体课件板书设计：一、接地的基本概念（一）接地及其分类1、工作接地2、保护接地（二）中性线 N、保护线 PE 及保护零线 PEN1、中性线 N 中性线引自电源中性点2、保护线 PE3、保护零线 PEN（三）国际电工委员会 IEC 对配电网接地方式的分类1、IT 系统2、TT 系统3、TN 系统二、保护接地的原理（一）中性点不接地电网中电气设备不接地的危险三、保护接地电阻的确定（一）低压电气设备的保护接地电阻（二）高压电气设备的保护接地电阻注：要求以一块黑板的版面来进行板书设计精品文档---下载后可任意编辑 教 案 纸教 案 纸教 案 纸教 案 纸教 案 纸教后记：教学过程学生活动学时分配复习：1、安全标志的定义是什么？安全色的含义及用途是如何规定的？2、交、直流电路导体及接地线的色标各是什么？任务引入保护接地是应用最广泛的安全措施之一，不论是沟通设备还是直流设备，不论是高压设备还是低压设备，都采纳保护接地作为必须的安全技术措施？那么什么是保护接地？如何保护接地?今日就让我们一起来学习这部分内容。知识链接一、接地的基本概念（一）接地及其分类接地是指从电网运行或人身安全的需要出发，人为地把电气设备的某一部位与大地做良好的电气连接1、工作接地工作接地是指由于运行和安全需要，为保证电力网在正常情况或事故情况下能可靠地工作而将电气回路中某一点实行的接地。2、保护接地保护接地是指为了保障人身安全，避开发生触电事故，将电气设备在正常情况下不带电的金属部分与大地作电气连接。（二）中性线 N、保护线 PE 及保护零线 PEN1、中性线 N 中性线引自电源中性点，其功能有：（1）用来通过单相负荷的工作电流。（2）用来通过三相电路中的不平衡电流以及三次谐波电流。（3）使不平衡三相负荷上的电压均等。2、保护线 PE 以防止触电为目的而用来与设备或线路的金属外壳、接地母线、接地端子等做电气连接的导线或倒替称为保护线。3、保护零线 PEN 中...
