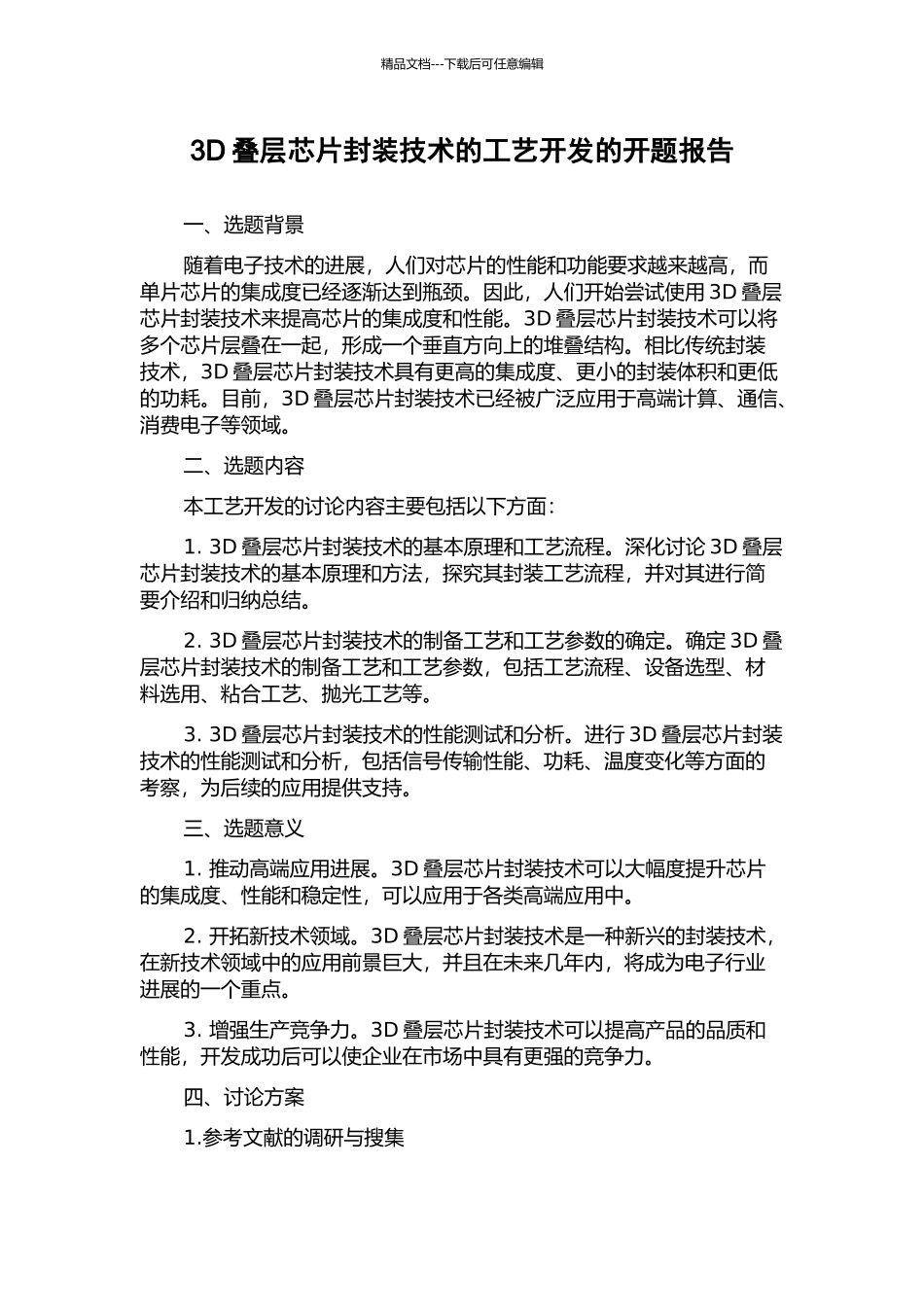

3D叠层芯片封装技术的工艺开发的开题报告

精品文档---下载后可任意编辑3D 叠层芯片封装技术的工艺开发的开题报告一、选题背景随着电子技术的进展，人们对芯片的性能和功能要求越来越高，而单片芯片的集成度已经逐渐达到瓶颈。因此，人们开始尝试使用 3D 叠层芯片封装技术来提高芯片的集成度和性能。3D 叠层芯片封装技术可以将多个芯片层叠在一起，形成一个垂直方向上的堆叠结构。相比传统封装技术，3D 叠层芯片封装技术具有更高的集成度、更小的封装体积和更低的功耗。目前，3D 叠层芯片封装技术已经被广泛应用于高端计算、通信、消费电子等领域。二、选题内容本工艺开发的讨论内容主要包括以下方面：1. 3D 叠层芯片封装技术的基本原理和工艺流程。深化讨论 3D 叠层芯片封装技术的基本原理和方法，探究其封装工艺流程，并对其进行简要介绍和归纳总结。2. 3D 叠层芯片封装技术的制备工艺和工艺参数的确定。确定 3D 叠层芯片封装技术的制备工艺和工艺参数，包括工艺流程、设备选型、材料选用、粘合工艺、抛光工艺等。3. 3D 叠层芯片封装技术的性能测试和分析。进行 3D 叠层芯片封装技术的性能测试和分析，包括信号传输性能、功耗、温度变化等方面的考察，为后续的应用提供支持。三、选题意义1. 推动高端应用进展。3D 叠层芯片封装技术可以大幅度提升芯片的集成度、性能和稳定性，可以应用于各类高端应用中。2. 开拓新技术领域。3D 叠层芯片封装技术是一种新兴的封装技术，在新技术领域中的应用前景巨大，并且在未来几年内，将成为电子行业进展的一个重点。3. 增强生产竞争力。3D 叠层芯片封装技术可以提高产品的品质和性能，开发成功后可以使企业在市场中具有更强的竞争力。四、讨论方案1.参考文献的调研与搜集精品文档---下载后可任意编辑首先，在进行 3D 叠层芯片封装技术的工艺开发前，需要对相关的资料进行调研，并对已有讨论进行梳理和归纳总结，此举可以为后续工作的顺利进行提供可靠的依据。2.封装流程的确定在参考文献的基础上，结合实际情况，确定 3D 叠层芯片封装技术的基本流程，考虑到操作简单、经济实惠和最终封装质量好等因素，选择重量级的硅基芯片，并采纳针对性的封装工艺。3.准备材料与设备根据封装流程，选择相关的材料和设备，一般情况下，选择先进的微纳加工设备，并配备封装材料，包括超薄硅片、各类粘合剂、增强剂、硅片抛光机等。4.工艺参数的调试根据实际情况和已有资料，对工艺参数进行调试和优化，确保封装过程的稳定性和一致性。调...
