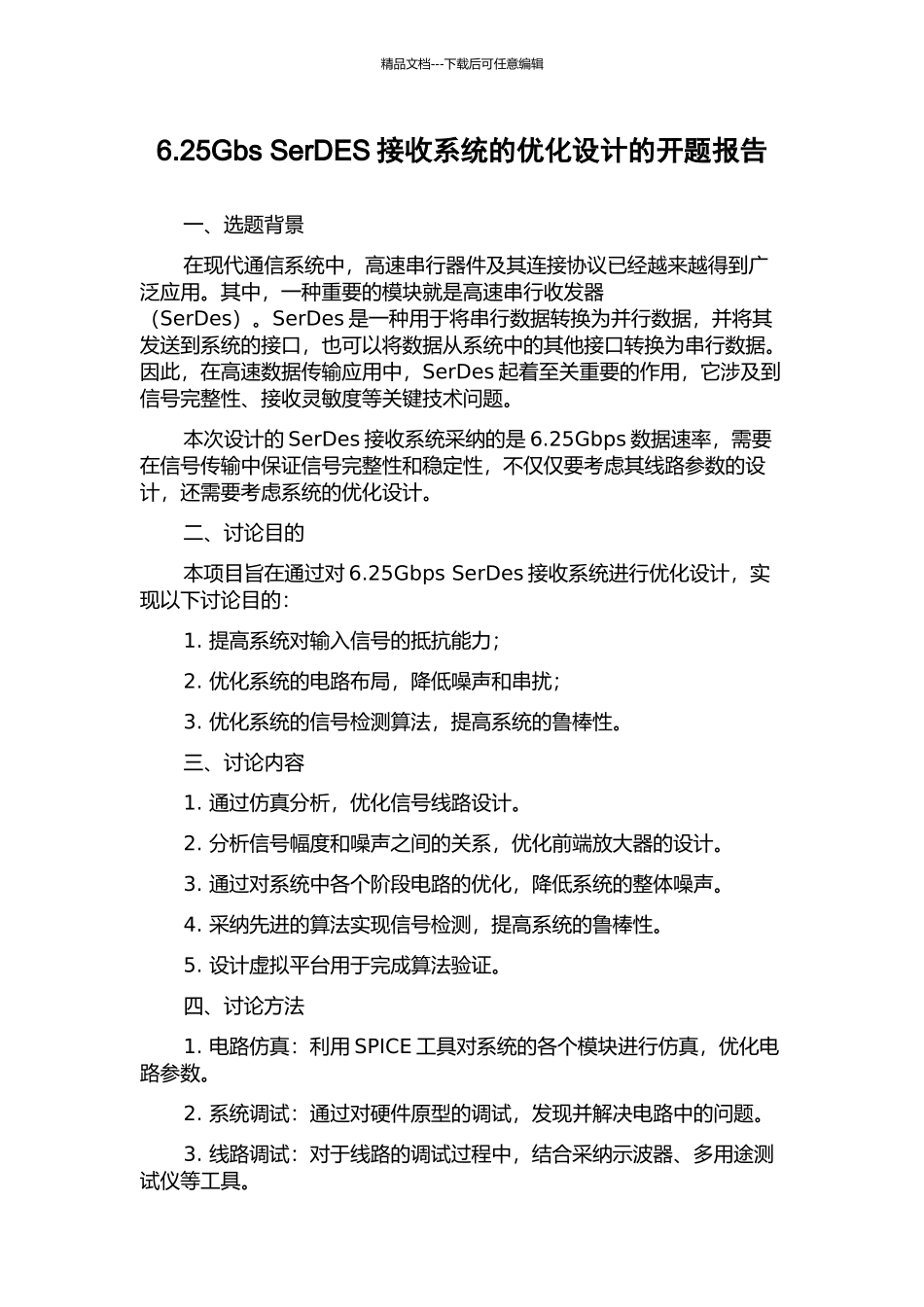

6.25Gbs-SerDES接收系统的优化设计的开题报告

精品文档---下载后可任意编辑6.25Gbs SerDES 接收系统的优化设计的开题报告一、选题背景在现代通信系统中，高速串行器件及其连接协议已经越来越得到广泛应用。其中，一种重要的模块就是高速串行收发器（SerDes）。SerDes 是一种用于将串行数据转换为并行数据，并将其发送到系统的接口，也可以将数据从系统中的其他接口转换为串行数据。因此，在高速数据传输应用中，SerDes 起着至关重要的作用，它涉及到信号完整性、接收灵敏度等关键技术问题。本次设计的 SerDes 接收系统采纳的是 6.25Gbps 数据速率，需要在信号传输中保证信号完整性和稳定性，不仅仅要考虑其线路参数的设计，还需要考虑系统的优化设计。二、讨论目的本项目旨在通过对 6.25Gbps SerDes 接收系统进行优化设计，实现以下讨论目的：1. 提高系统对输入信号的抵抗能力；2. 优化系统的电路布局，降低噪声和串扰；3. 优化系统的信号检测算法，提高系统的鲁棒性。三、讨论内容1. 通过仿真分析，优化信号线路设计。2. 分析信号幅度和噪声之间的关系，优化前端放大器的设计。3. 通过对系统中各个阶段电路的优化，降低系统的整体噪声。4. 采纳先进的算法实现信号检测，提高系统的鲁棒性。5. 设计虚拟平台用于完成算法验证。四、讨论方法1. 电路仿真：利用 SPICE 工具对系统的各个模块进行仿真，优化电路参数。2. 系统调试：通过对硬件原型的调试，发现并解决电路中的问题。3. 线路调试：对于线路的调试过程中，结合采纳示波器、多用途测试仪等工具。精品文档---下载后可任意编辑4. 算法实现：利用 MATLAB 等工具，通过算法模拟验证来检验算法的正确性及鲁棒性。五、进度安排本课题开题时间为 2024 年 09 月，估计设计周期为三个月，具体安排如下：1. 第 1-4 周：讨论 SerDes 接收器的基本原理，完成系统方案的设计。2. 第 5-6 周：完成电路仿真以及前期低速硬件电路板的开发。3. 第 7-8 周：完成系统的高速线路设计和前端放大器的模块设计，准备从板。4. 第 9-10 周：系统的整体调试和优化，发现并解决电路中的问题。5. 第 11-12 周：利用 MATLAB 等工具，完成算法的实现和仿真验证。6. 第 13-14 周：撰写实验报告，准备进行答辩。六、预期成果1. 通过系统的优化设计，提高 6.25Gbps SerDes 接收器的整体性能。2. 完成 6.25Gbps SerDes 收发器接收端电路板的设计和制作。3. 通过算法模拟验证，证明信号检测算法的鲁棒性。4. 发表本次设计的相关成果。
