600V单芯片IPM中超薄膜SOI-LDMOS的设计开题报告

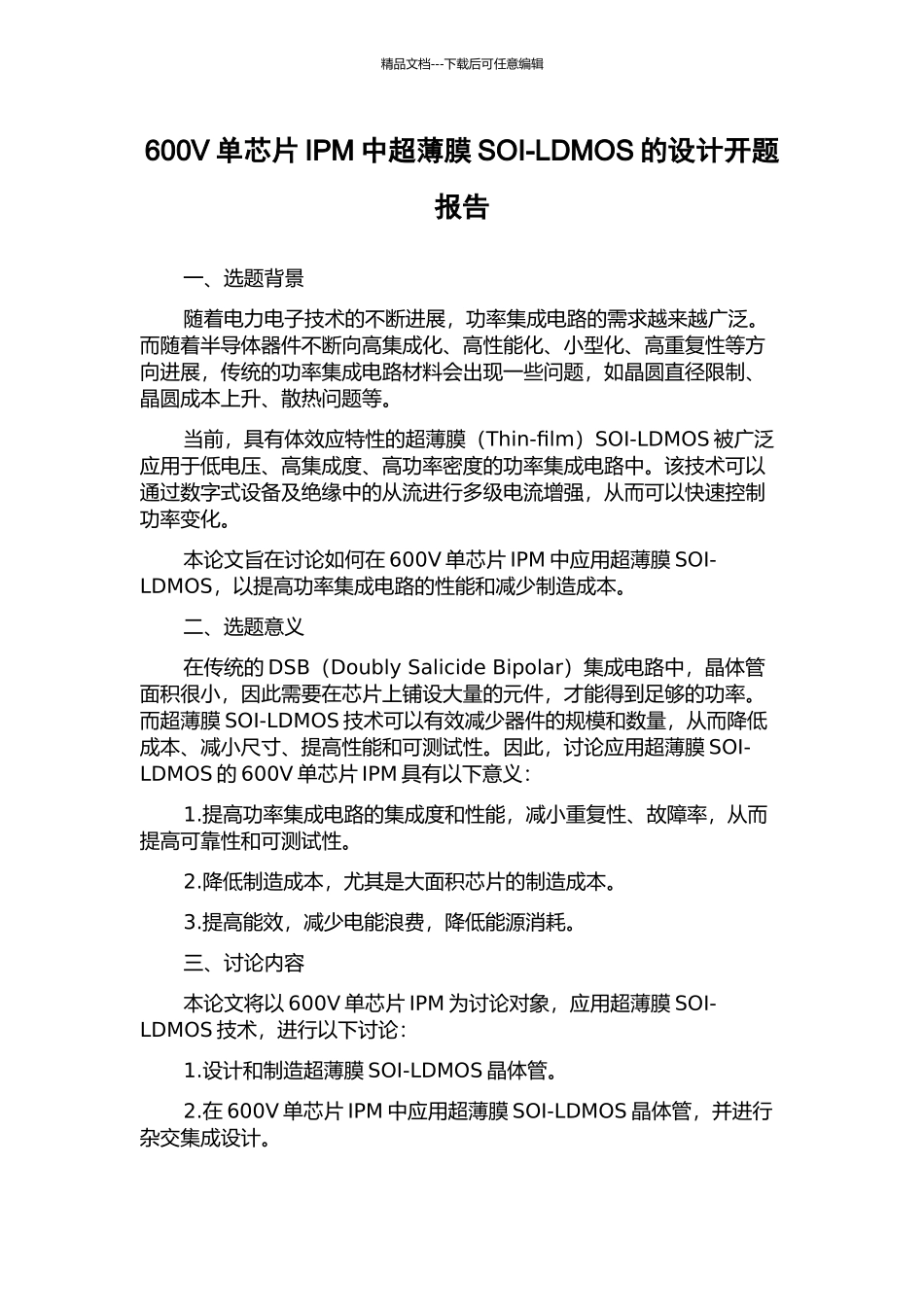

600V单芯片IPM中超薄膜SOI-LDMOS的设计开题报告_第1页
1/2
600V单芯片IPM中超薄膜SOI-LDMOS的设计开题报告_第2页
2/2
精品文档---下载后可任意编辑600V 单芯片 IPM 中超薄膜 SOI-LDMOS 的设计开题报告一、选题背景随着电力电子技术的不断进展,功率集成电路的需求越来越广泛。而随着半导体器件不断向高集成化、高性能化、小型化、高重复性等方向进展,传统的功率集成电路材料会出现一些问题,如晶圆直径限制、晶圆成本上升、散热问题等。当前,具有体效应特性的超薄膜(Thin-film)SOI-LDMOS 被广泛应用于低电压、高集成度、高功率密度的功率集成电路中。该技术可以通过数字式设备及绝缘中的从流进行多级电流增强,从而可以快速控制功率变化。本论文旨在讨论如何在 600V 单芯片 IPM 中应用超薄膜 SOI-LDMOS,以提高功率集成电路的性能和减少制造成本。二、选题意义在传统的 DSB(Doubly Salicide Bipolar)集成电路中,晶体管面积很小,因此需要在芯片上铺设大量的元件,才能得到足够的功率。而超薄膜 SOI-LDMOS 技术可以有效减少器件的规模和数量,从而降低成本、减小尺寸、提高性能和可测试性。因此,讨论应用超薄膜 SOI-LDMOS 的 600V 单芯片 IPM 具有以下意义:1.提高功率集成电路的集成度和性能,减小重复性、故障率,从而提高可靠性和可测试性。2.降低制造成本,尤其是大面积芯片的制造成本。3.提高能效,减少电能浪费,降低能源消耗。三、讨论内容本论文将以 600V 单芯片 IPM 为讨论对象,应用超薄膜 SOI-LDMOS 技术,进行以下讨论:1.设计和制造超薄膜 SOI-LDMOS 晶体管。2.在 600V 单芯片 IPM 中应用超薄膜 SOI-LDMOS 晶体管,并进行杂交集成设计。精品文档---下载后可任意编辑3.进行电性能测试,对输出电压、输出电流、开关速度、截止频率等进行测试和分析。4.对超薄膜 SOI-LDMOS 在 IPM 中的应用进行优化和改进,提出改善建议。四、讨论方法和技术路线本论文采纳实验和理论相结合的方法,通过以下技术路线进行讨论:1.分析、讨论和设计超薄膜 SOI-LDMOS 晶体管的结构和特性。2.通过制造和测试,验证超薄膜 SOI-LDMOS 晶体管的性能和特性。3.将超薄膜 SOI-LDMOS 晶体管应用到 600V 单芯片 IPM 中,并进行电性能测试。4.根据测试结果进行优化和改进,提出改善建议。五、预期成果及应用前景本论文完成后,预期能够得到以下成果:1.成功设计和制造超薄膜 SOI-LDMOS 晶体管,并在 IPM 中应用。2.测试和分析超薄膜 SOI-LDMOS 晶体管的性能和特性,包括输出电压、输出电流、开关速度、截止频率等。3.优...
