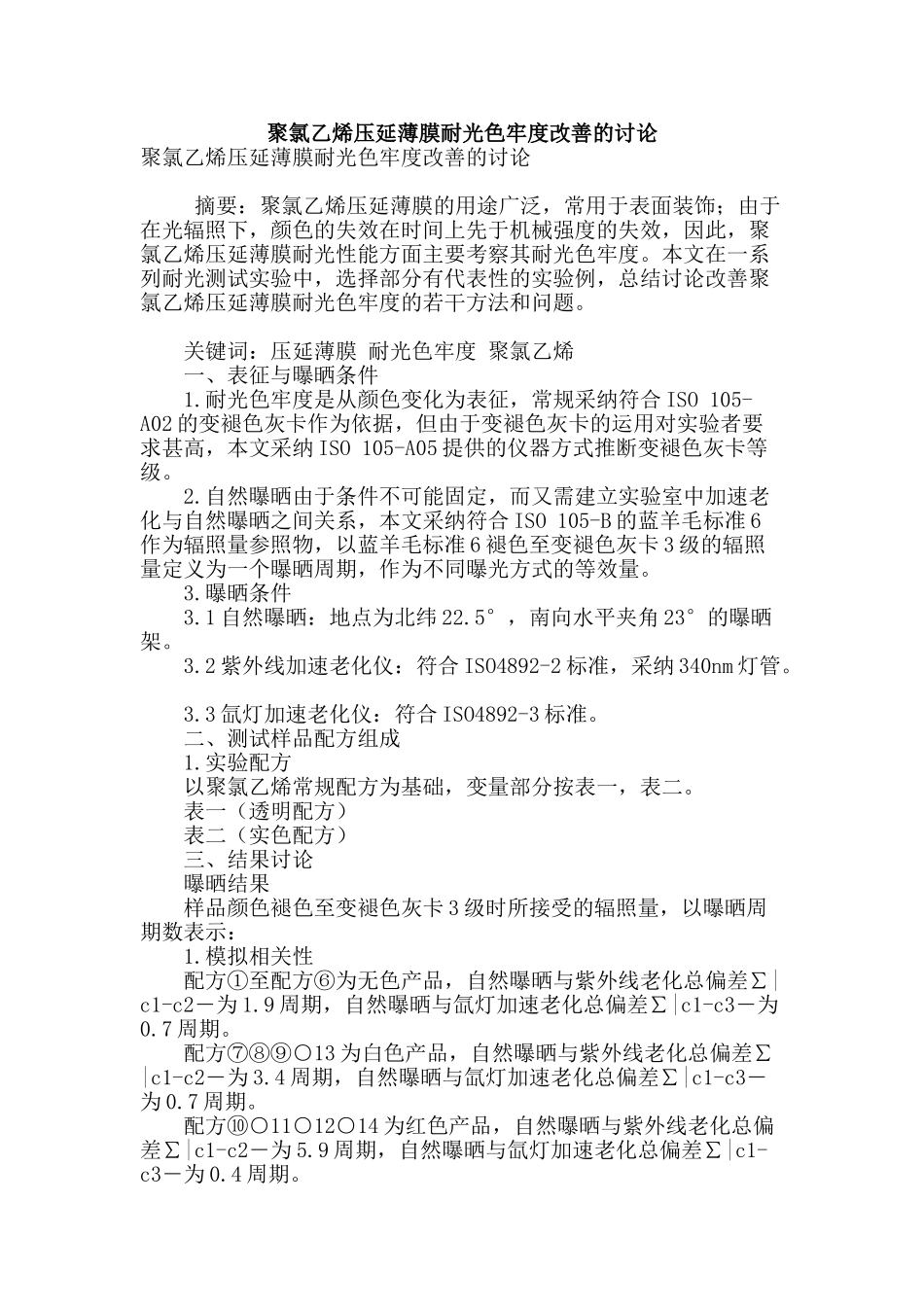

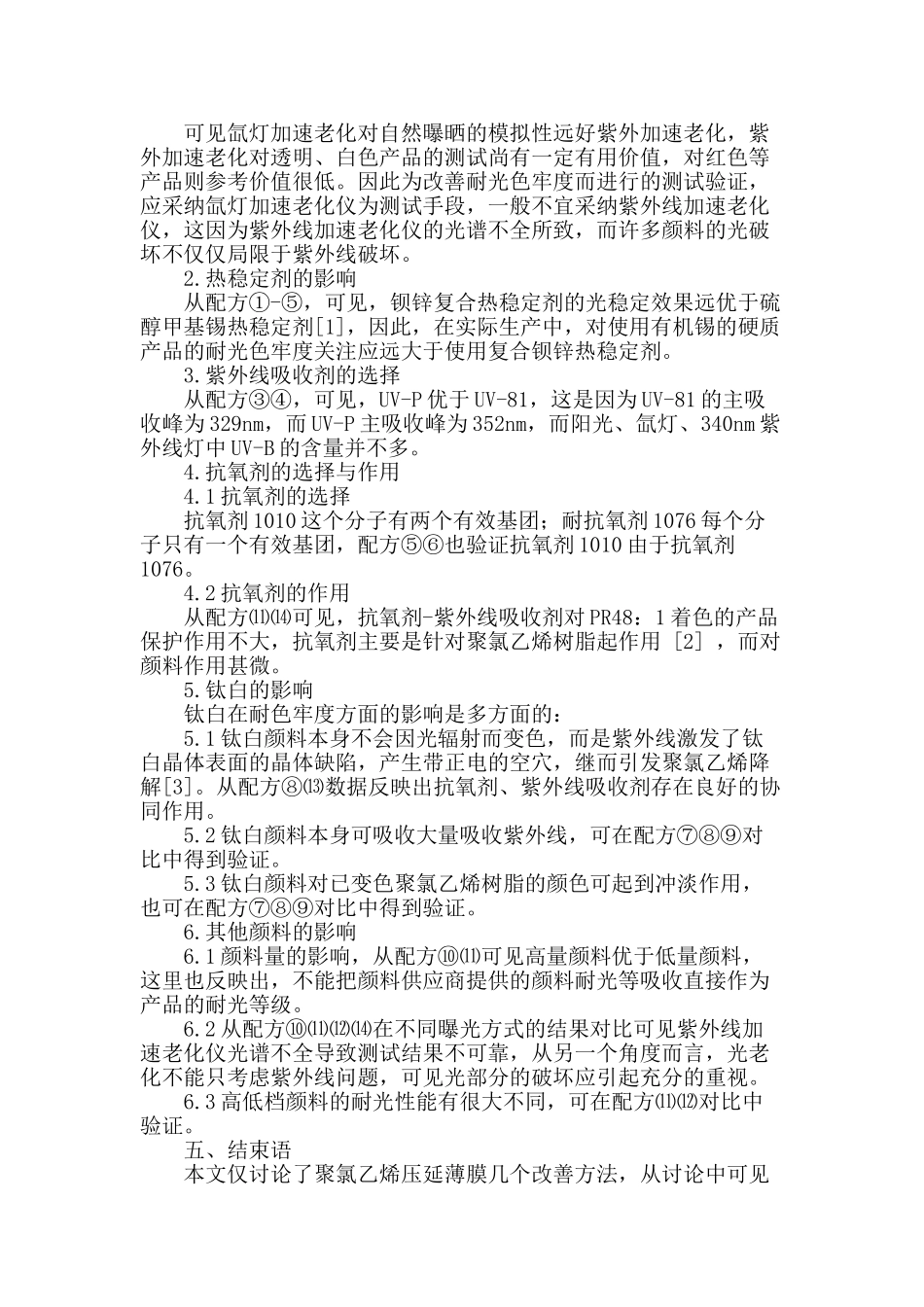

聚氯乙烯压延薄膜耐光色牢度改善的讨论聚氯乙烯压延薄膜耐光色牢度改善的讨论 摘要：聚氯乙烯压延薄膜的用途广泛，常用于表面装饰；由于在光辐照下，颜色的失效在时间上先于机械强度的失效，因此，聚氯乙烯压延薄膜耐光性能方面主要考察其耐光色牢度。本文在一系列耐光测试实验中，选择部分有代表性的实验例，总结讨论改善聚氯乙烯压延薄膜耐光色牢度的若干方法和问题。 关键词：压延薄膜 耐光色牢度 聚氯乙烯 一、表征与曝晒条件 1.耐光色牢度是从颜色变化为表征，常规采纳符合 ISO 105-A02 的变褪色灰卡作为依据，但由于变褪色灰卡的运用对实验者要求甚高，本文采纳 ISO 105-A05 提供的仪器方式推断变褪色灰卡等级。 2.自然曝晒由于条件不可能固定，而又需建立实验室中加速老化与自然曝晒之间关系，本文采纳符合 ISO 105-B 的蓝羊毛标准 6作为辐照量参照物，以蓝羊毛标准 6 褪色至变褪色灰卡 3 级的辐照量定义为一个曝晒周期，作为不同曝光方式的等效量。 3.曝晒条件 3.1 自然曝晒：地点为北纬 22.5°，南向水平夹角 23°的曝晒架。 3.2 紫外线加速老化仪：符合 ISO4892-2 标准，采纳 340nm 灯管。 3.3 氙灯加速老化仪：符合 ISO4892-3 标准。 二、测试样品配方组成 1.实验配方 以聚氯乙烯常规配方为基础，变量部分按表一，表二。 表一（透明配方） 表二（实色配方） 三、结果讨论 曝晒结果 样品颜色褪色至变褪色灰卡 3 级时所接受的辐照量，以曝晒周期数表示： 1.模拟相关性 配方①至配方⑥为无色产品，自然曝晒与紫外线老化总偏差∑|c1-c2―为 1.9 周期，自然曝晒与氙灯加速老化总偏差∑|c1-c3―为0.7 周期。 配方⑦⑧⑨○13 为白色产品，自然曝晒与紫外线老化总偏差∑|c1-c2―为 3.4 周期，自然曝晒与氙灯加速老化总偏差∑|c1-c3―为 0.7 周期。 配方⑩○11○12○14 为红色产品，自然曝晒与紫外线老化总偏差∑|c1-c2―为 5.9 周期，自然曝晒与氙灯加速老化总偏差∑|c1-c3―为 0.4 周期。 可见氙灯加速老化对自然曝晒的模拟性远好紫外加速老化，紫外加速老化对透明、白色产品的测试尚有一定有用价值，对红色等产品则参考价值很低。因此为改善耐光色牢度而进行的测试验证，应采纳氙灯加速老化仪为测试手段，一般不宜采纳紫外线加速老化仪，这因为紫外线加速老化仪的光谱不全所致，而许多颜料的光破坏不仅仅局限于紫外线破坏。 2.热稳定剂的影响 从配方①-⑤，可见，钡锌复合...
