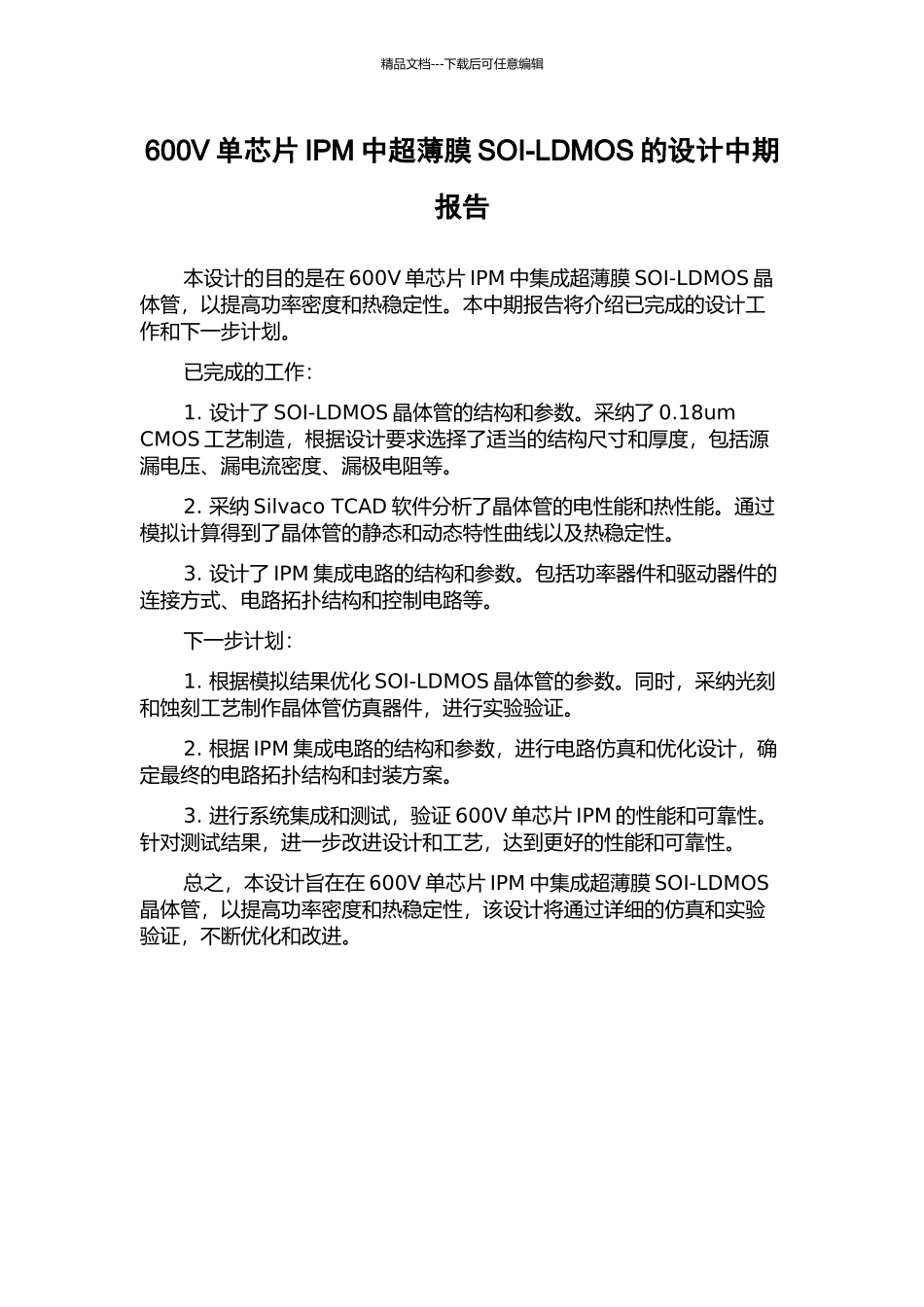

精品文档---下载后可任意编辑600V 单芯片 IPM 中超薄膜 SOI-LDMOS 的设计中期报告本设计的目的是在 600V 单芯片 IPM 中集成超薄膜 SOI-LDMOS 晶体管,以提高功率密度和热稳定性。本中期报告将介绍已完成的设计工作和下一步计划。已完成的工作:1. 设计了 SOI-LDMOS 晶体管的结构和参数。采纳了 0.18um CMOS 工艺制造,根据设计要求选择了适当的结构尺寸和厚度,包括源漏电压、漏电流密度、漏极电阻等。2. 采纳 Silvaco TCAD 软件分析了晶体管的电性能和热性能。通过模拟计算得到了晶体管的静态和动态特性曲线以及热稳定性。3. 设计了 IPM 集成电路的结构和参数。包括功率器件和驱动器件的连接方式、电路拓扑结构和控制电路等。下一步计划:1. 根据模拟结果优化 SOI-LDMOS 晶体管的参数。同时,采纳光刻和蚀刻工艺制作晶体管仿真器件,进行实验验证。2. 根据 IPM 集成电路的结构和参数,进行电路仿真和优化设计,确定最终的电路拓扑结构和封装方案。3. 进行系统集成和测试,验证 600V 单芯片 IPM 的性能和可靠性。针对测试结果,进一步改进设计和工艺,达到更好的性能和可靠性。总之,本设计旨在在 600V 单芯片 IPM 中集成超薄膜 SOI-LDMOS晶体管,以提高功率密度和热稳定性,该设计将通过详细的仿真和实验验证,不断优化和改进。
